要让不同地方的三个开关有效地控制一盏灯的通断,要比用一个开关控制一盏灯或者用两个开关控制一盏灯的接线复杂得多,还要注意开关的选择,否则达不到控制要求。

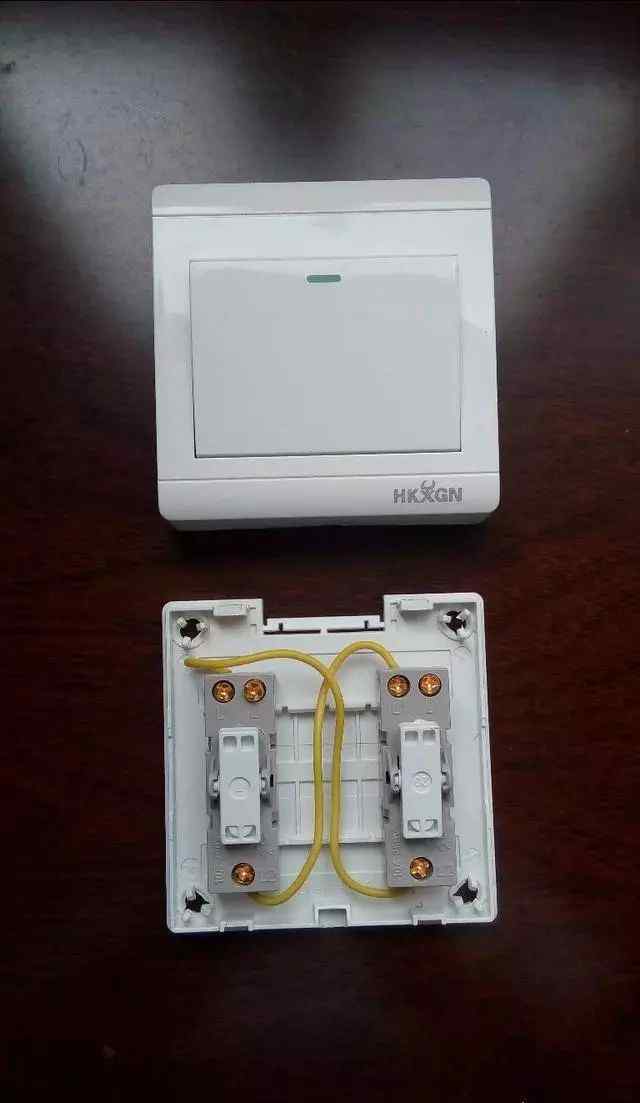

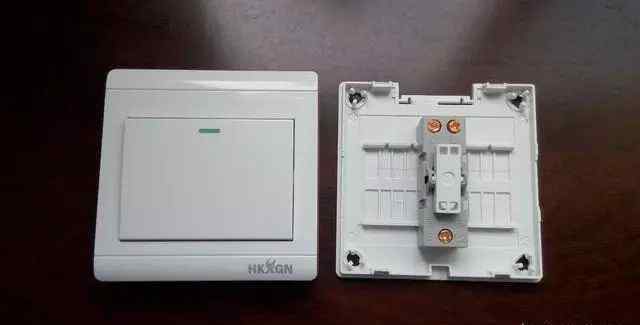

一、开关选择:两个双控开关(双开关),一个多控开关(双刀双掷开关)。见下图:
Ii .接线:双工开关有三个接线端子,即公共端子l、常闭端子L1和常开端子L2。图2所示的多控开关由两个双开关组成,有两对常开和常闭点,其中一个与另一组常闭点相连,而常闭点与另一组常开点相连,也称为跳线。

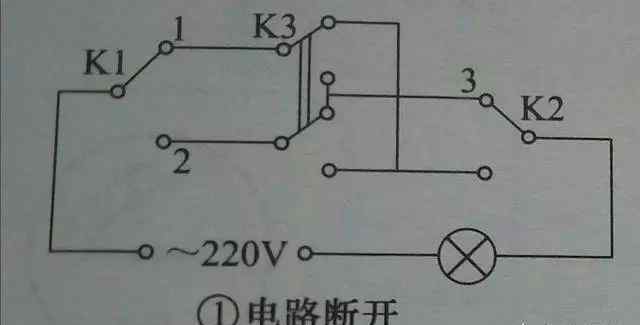

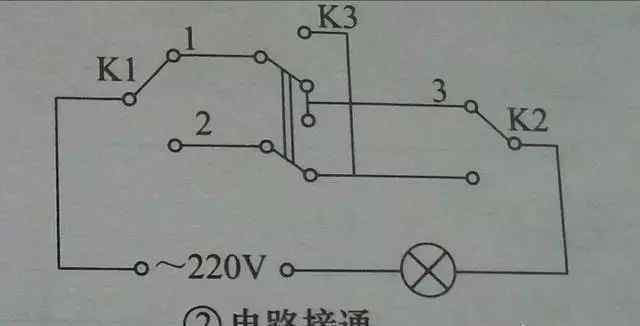

电路图:
物理布线分为四个步骤:(示例)

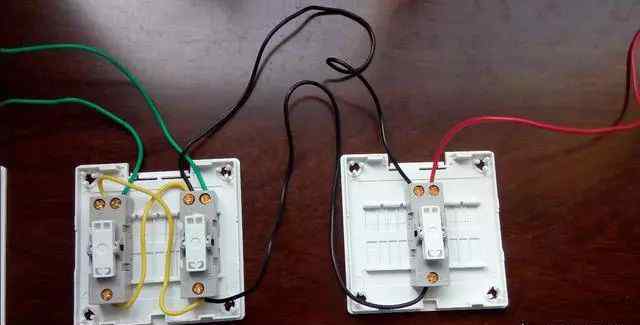

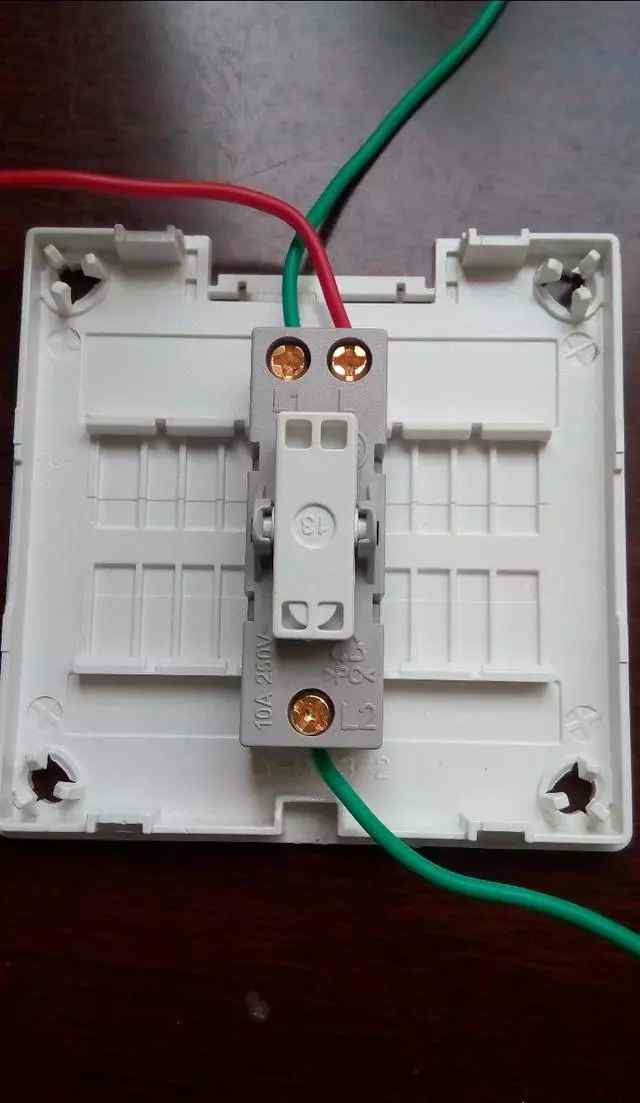

第一步是连接第一个双工交换机和多控制交换机。见下图:

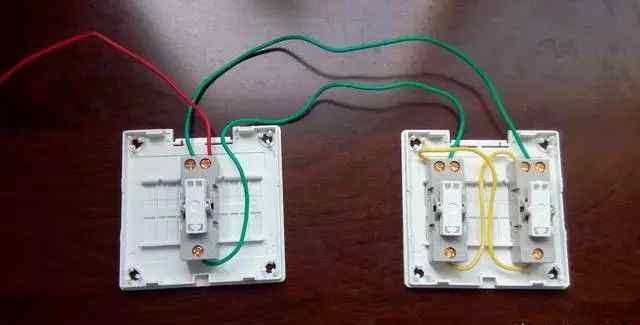

第二步是多控制开关和另一个双开关之间的连接。见下图:

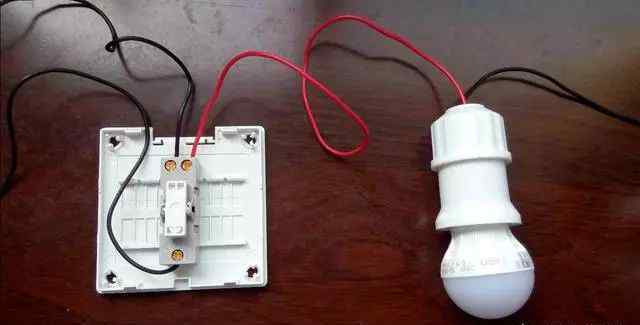

第三,双工开关与照明灯连接。见下图:
第四步,将图四中开关连接的红线另一端接到电源的火线上;将图5中与灯座相连的黑线的另一端接到电源零线上,连接完毕。这时,三个不同地方的开关可以随意控制灯的开关。
