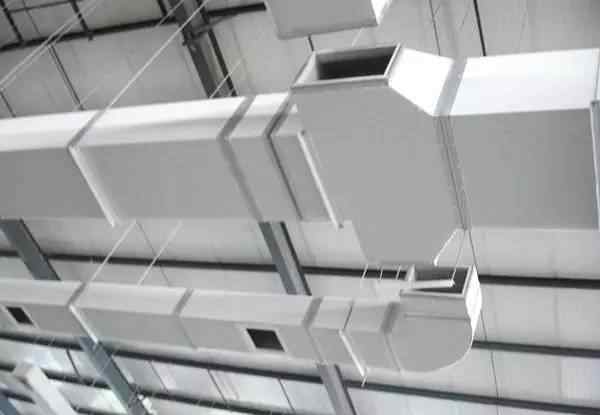

风管安装 风管安装要避免的21种质量通病，你都知道吗？

Faery2006)是中国通风行业第一家分享暖通干货、传达健康通风理念的垂直自媒体。

本条款参照《通风与空调工程施工质量验收规范》(GB50243-2002)。

常见故障1:风管系统采用组合法兰连接时，接口漏气

常见故障4:风管穿过防火防爆墙或楼板处没有预埋管或保护套管

规范要求:6.2.1风管穿过需要封闭的防火防爆墙或楼板时，应设有预埋管或保护套管，钢板厚度不得小于1.6毫米，风管与保护套管之间应采用不可燃、对人体无害的柔性材料封堵。

现象:

规范要求:4.2.5风管必须通过技术检验或验证，其强度和严密性要求应符合设计或下列要求:

1.风管的强度应能满足1.5倍工作压力下接头处无裂纹的要求；

2矩形风管的允许漏风量应符合下列要求:

低压系统风道QL≤0.1056P0.65

中压系统风道QM≤0.0.352P0.65

高压系统风道qh≤0.0117 p 0.65。

公式中，QL、QM、QH——对应工作压力下单位时间单位面积风管允许漏风率[m3/(h·m3)]；

P——指风管系统的工作压力(Pa)。

3低压、中压圆形金属风管、复合风管、非金属风管以非法蓝形式存在的允许漏风率为矩形风管规定值的50%；

4排烟除尘及低温送风系统应符合中压系统风道的规定，1 ~ 5级净化空调节系统应符合高压系统风道的规定。

后果:风管系统安装后，漏光、漏风的检查和试验不按规定进行。风管制作安装质量差的系统，会造成大量漏风，使整个系统和工程达不到使用要求，增加不必要的返工浪费，同时浪费能源。

措施:

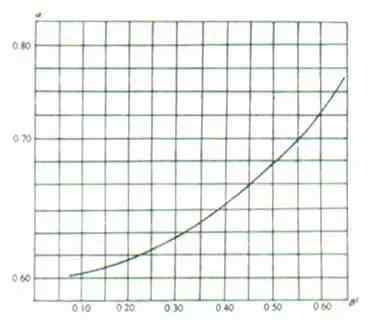

7)孔板的流量系数可按图4-2确定，其适用范围应符合下列要求:

105

0.05<β2≤0.49

50毫米< D≤1000毫米

在此范围内，不考虑管道粗糙度对流量系数的影响。

雷诺数小于105时，流量系数α应按现行国家标准《流量测量节流装置》计算。

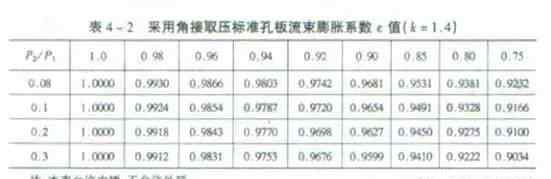

8)孔板的空气流膨胀系数ε值见表4-2。

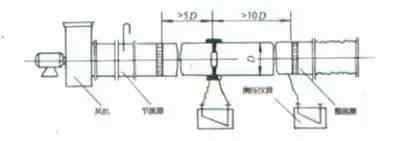

9)当系统或设备需要测试系统在负压下的漏风率时，装置连接应符合图4-3的规定。

b .气室式漏气试验装置:

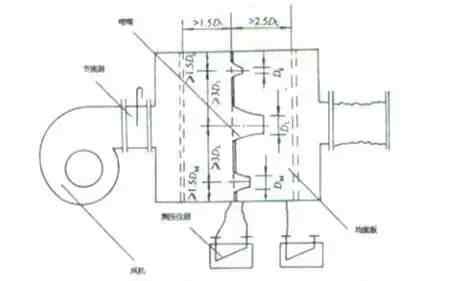

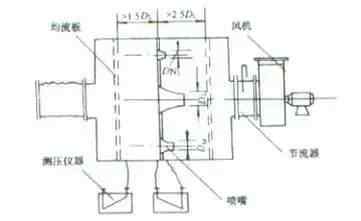

1)气室漏风测量仪由风机、连接风道、压力测量仪、均流板、节流阀、气室、隔板和喷嘴组成，如图所示。

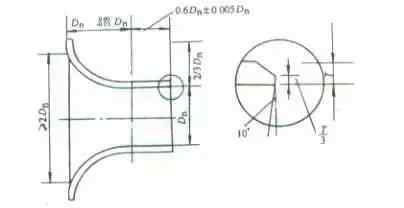

2)使用标准长强度喷嘴作为测试装置(图4-5)。喷嘴应按图4-3安装在隔板上，数量可以是单个或多个。两个喷嘴之间的中心距离不得小于较大喷嘴喉部直径的3倍；从任何喷嘴中心到气室最近侧壁的距离不得小于喷嘴喉部直径的1.5倍。

3)风室的断面尺寸应满足断面平均速度小于0.75米/秒的要求，风室内布风板(多孔板)的安装位置应符合图4-4的规定。

Ds——小喷嘴直径；

DM——中等喷嘴直径；

DL——大喷嘴直径。

4)风室喷嘴直径两端的静压开孔接口应均匀分布在四壁上，并联形成静压环，然后与压力测量仪表连接。从静压分流接口到喷嘴挡板的距离大于最小喷嘴喉部直径的1.5倍。

5)使用该装置测量漏风率时，通过喷嘴喉部的流量应在15 ~ 35m/s范围内

6)该装置要求风室中喷嘴隔板后的所有连接部件应紧固无泄漏。

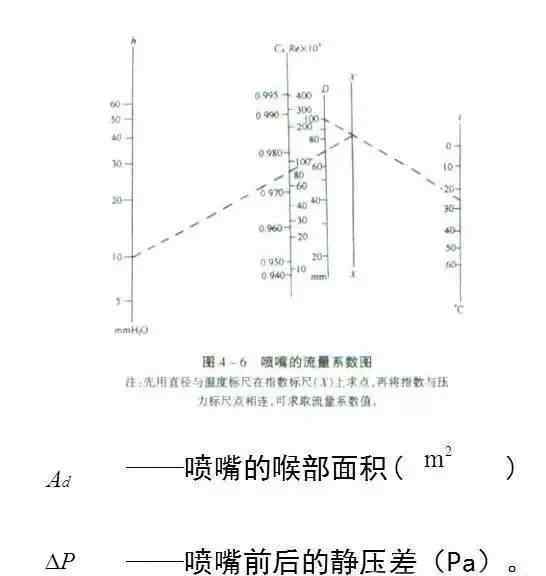

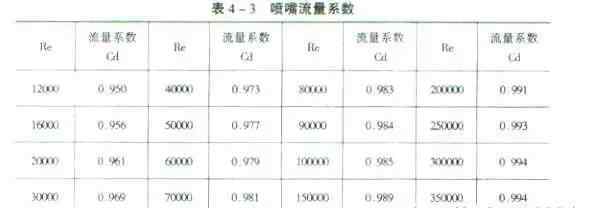

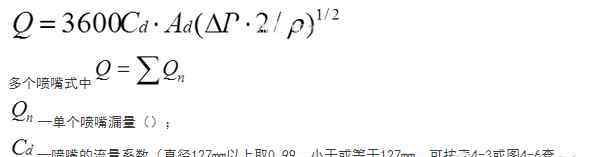

7)单个喷嘴的漏风率可根据以下公式计算:

8)当系统或设备需要在负压下测试漏气时，设备连接如图4-7所示。

通病九:防排烟系统的柔性短管是由易燃材料制成的

规范要求:5.2.7防排烟系统的柔性短管必须由不燃材料制成。

规格要求:

5.3.9柔性短管应符合下列要求:

1应选择防腐、防潮、不透气、不易发霉的柔性材料。空调节系统应采取防止冷凝的措施；空调理净化系统所用的材料也应是内壁光滑、不易产生粉尘的材料；

现象:

《建筑给排水及采暖工程施工质量验收规范》(GB50242-2002)
