水情监测水库河道水雨情监测系统

一.概述

水库的安全一直是防洪管理部门关注的重要问题。为了加强水库的安全监管，迫切需要行政部门建立“雨情水情自动监测系统”，实时监测雨情水情信息，为防洪救灾提供准确及时的数据信息。

系统建设目标如下:

1)实现实时收集雨情信息和水位、雨量报警通知，确保系统信息的高效、及时、准确和充分。

2)将所有观测点的数据通过无线网络直接传输到监控中心“雨水情自动监控系统”，在电子地图的可视化界面上直观显示各观测点的雨水情信息、水位和警戒状态；报警时，系统会自动发出报警信号，如:系统弹出信息，发出声音提示，向相关部门指定人员发出报警短信。

3)系统开发应坚持先进、实用、稳定、可靠的原则，具有良好的扩展性、兼容性和开放性，为系统后期的扩展和升级提供规范的接口，为其他相关平台系统提供数据共享服务。

4)系统可接入摄像机，并能实时监控现场视频图像。

二、系统总体设计

2.1系统组成和结构

“自动雨量监测系统”的建设包括现场水位和雨量信息采集设备、监测中心信息接收、显示和应用系统的建设。现场测点信息采集传输设备完成水位、雨量等信息的实时采集、基础分析、处理(如报警状态)和显示，并负责通过无线/有线方式将数据传输到监控中心，通过软件接收和显示数据，对数据进行存储、分析、处理和预警。

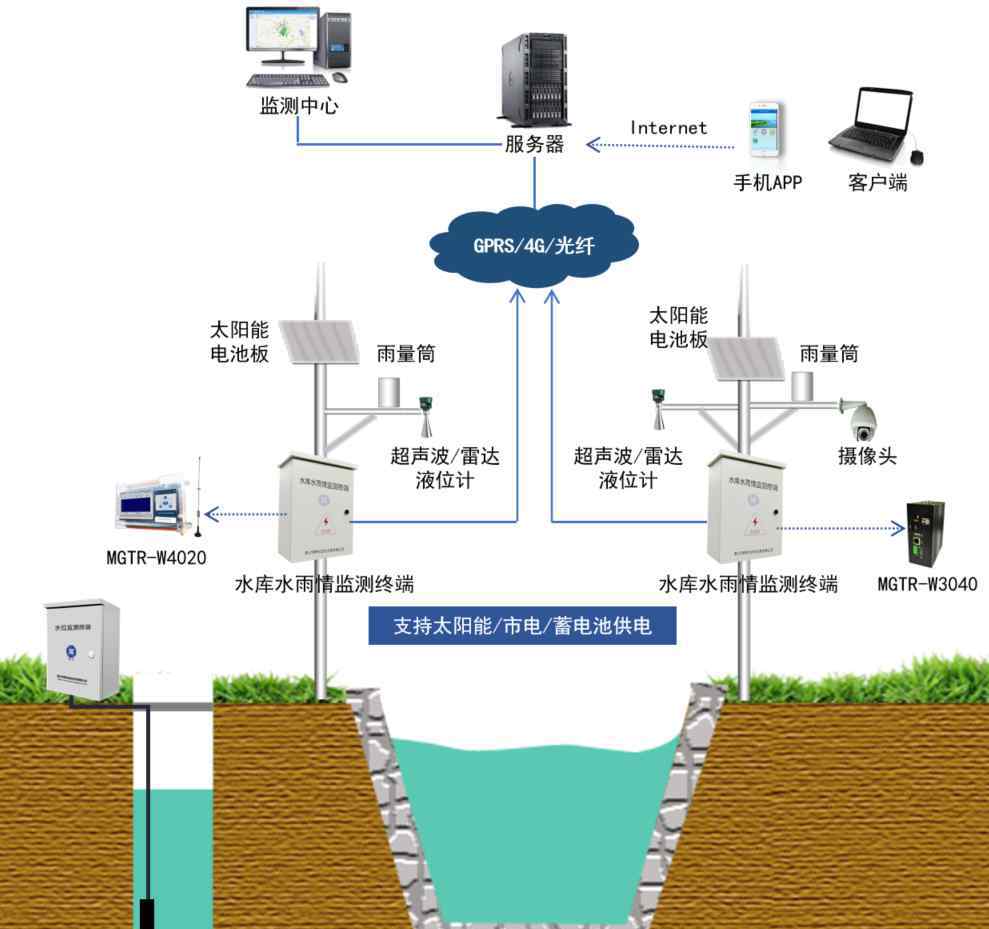

2.2系统拓扑

地表水/地下水监测系统拓扑图地表水/地下水监测系统拓扑图

2.3系统介绍

统一通信网络、测控终端、计量测量设备。

2.3.1监控中心-雨水条件自动监控系统

监控中心设在管理局，充分利用其现有的网络资源、软硬件设施，对其进行完善，并增加应用服务系统设备，为“自动雨量监控系统”提供软硬件技术支持。

硬件支持:服务器、音箱、打印机、客户端电脑等。

软件支持:操作系统软件、数据库软件；

应用软件:自动雨量监测系统

2.3.2通信网络

(1)现场测点设备与中央系统之间的数据传输

信息采集与传输设备之间的通信:宽带网络

②工作人员参观“自动监控系统”

内网接入系统:局域网固定IP

外网接入系统:互联网固定IP

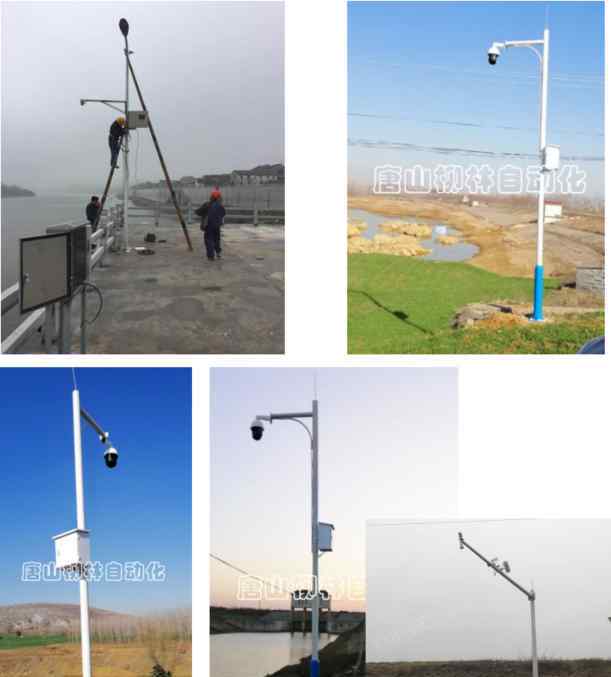

2.3.3现场测量点-信息收集和传输系统

现场设备安装在现场，由太阳能供电，监控终端采集水位计和雨量计的信号，通过网线将监控信息传输到监控中心“雨水情自动监控系统”。

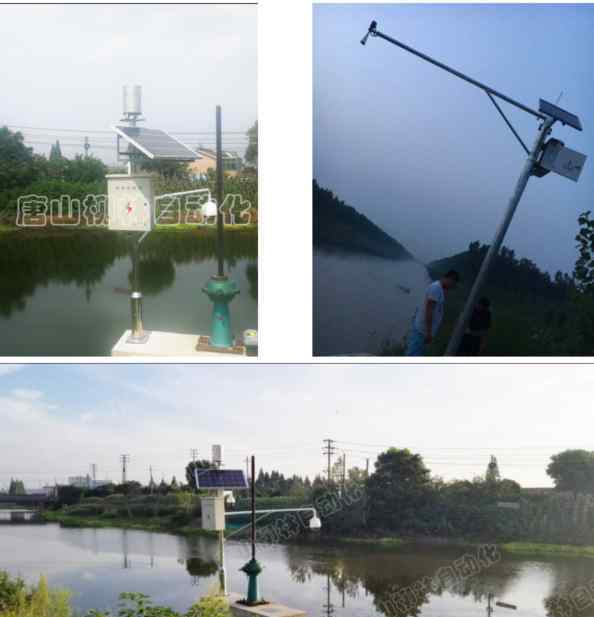

①电源部分:太阳能电源

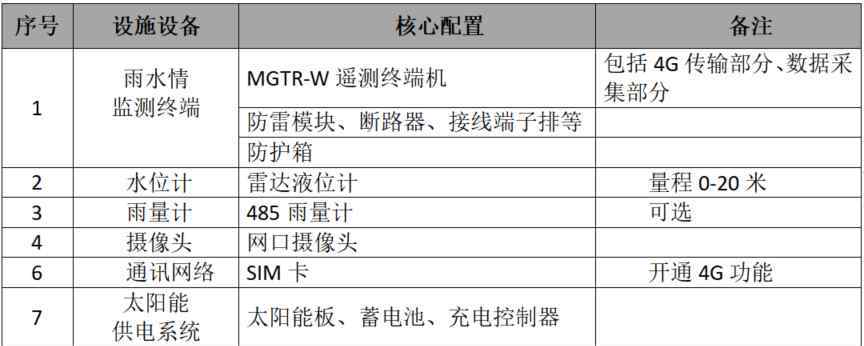

②测控终端:测控终端(包括4G数据传输和数据采集部分)、充电控制器、防雷模块、保护盒等

③计量测量设备:水位计、雨量计、摄像机等传感器

三、雨水情自动监测系统

3.1系统介绍

雨水情自动监测系统为数据采集、传输、数据分析和智能预警提供一站式服务。该系统包括水文基础信息管理、站场管理、地理信息系统、水文自动测报、水文数据查询与管理、数据分析、预报预警等。能够及时准确地采集和存储前端监测站数据，并自动汇总、分析、显示和发布预测预警等。用户可以通过监测系统及时掌握中小河流的降水、断面水位等水文情况，以便及时做出管理决策。

3.2系统特征

地理信息系统显示:对台站数据的直观理解

l实时监测:及时了解水库或河流的详细信息

l实时报警:通过各种渠道及时准确报警

l智能分析:通过水文数据综合分析实现预警

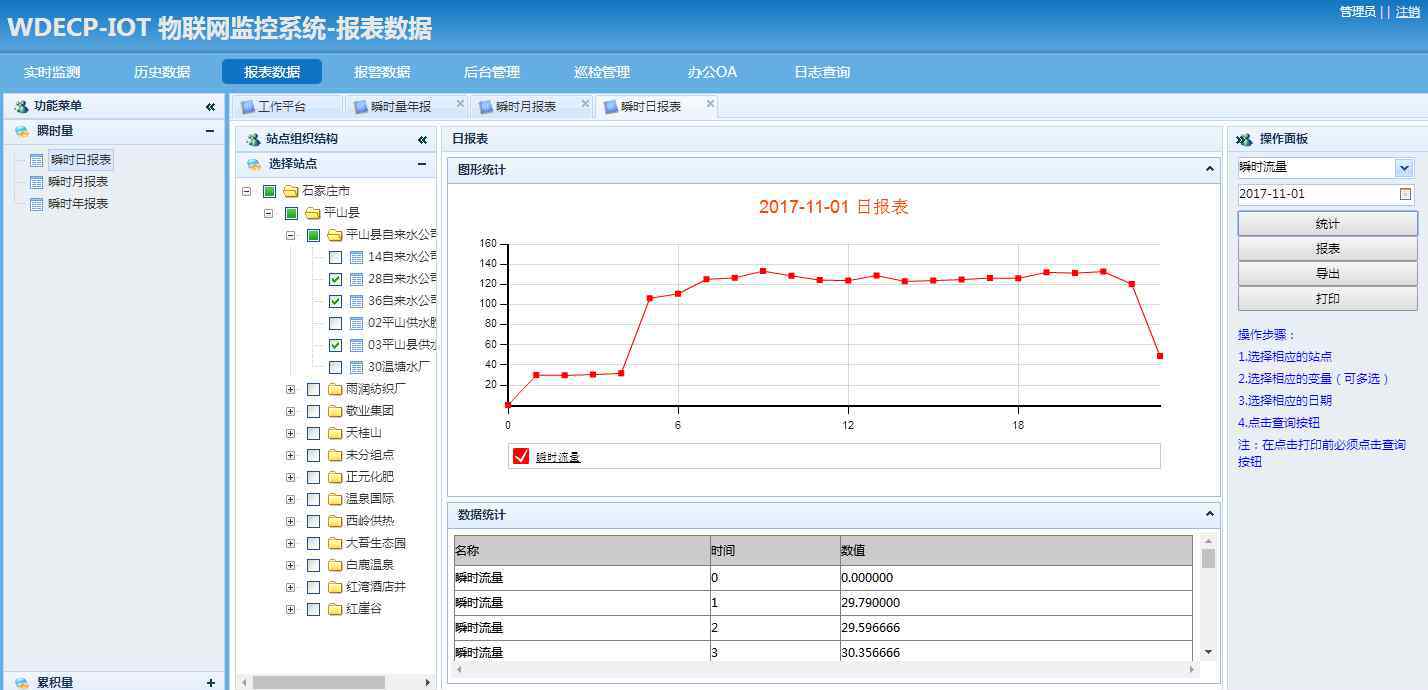

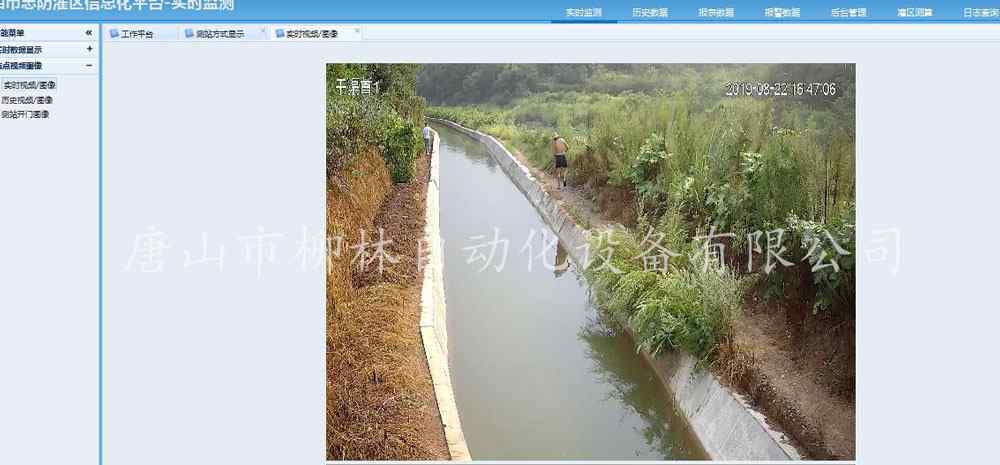

3.3软件界面

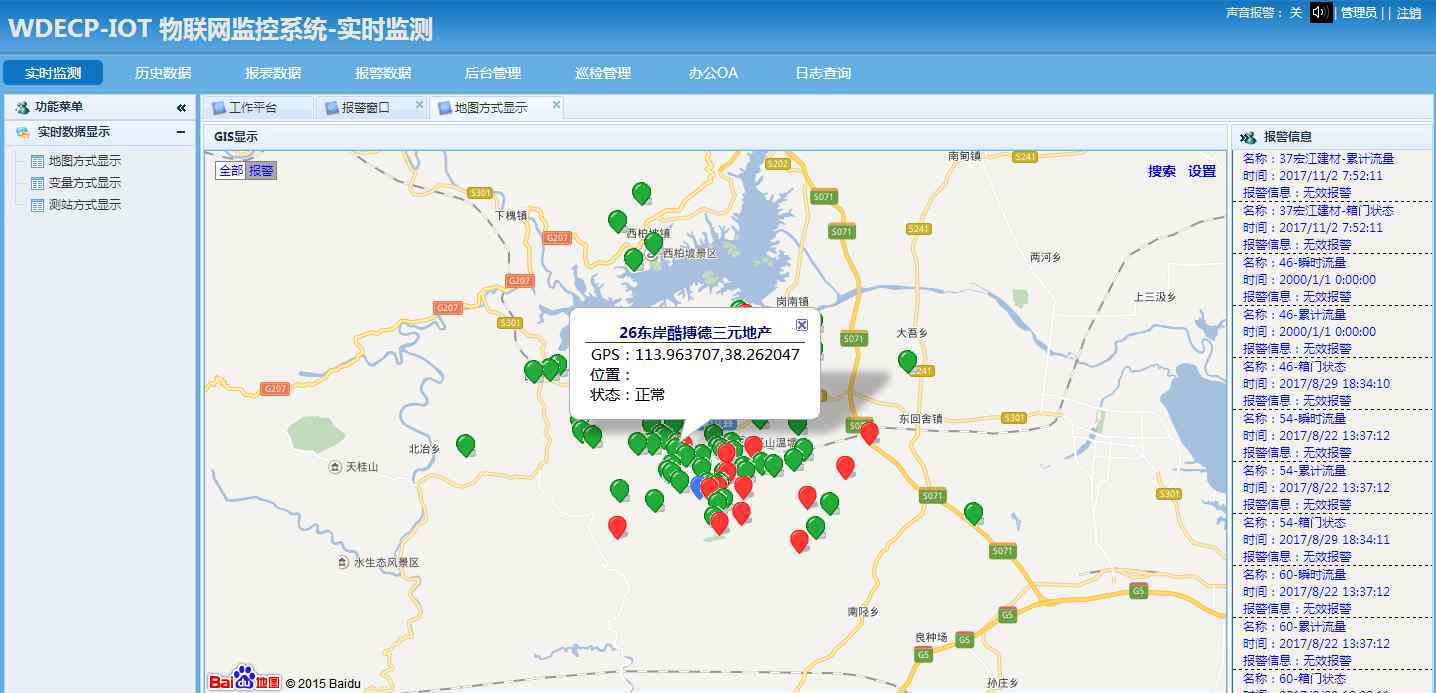

GIS地图展示地理信息系统地图显示
