放线架 【干货】放线架的种类及制作工艺

放线架的类型及制造工艺

简介:放线架可称为电缆放线架液压电缆放线架光缆放线架梯子电缆放线

网架张力放线架重型电缆放线架大型电缆放线架电缆液压放线架螺旋放线架

用途:放线架主要用于支撑电缆盘放线。使用时，将轴杆放入电缆盘中间的孔中，然后再次使用

放线架可以通过对轴杆两端进行顶升来展开和放线。

放线架的类型:

放线架分为室内架和室外架。室内放线架主要由优质钢材或铝合金制成，并经过抗氧化喷塑或镀锌烤漆等表面处理方法。室外放线架以钢材为主，经热镀锌处理。放线架主要用于机房和基站内外各种电缆的敷设。它具有外形美观、款式多样、强度高、安装简单、电缆布置方便的特点。-放线架工厂

制造工艺:放线架采用国标钢管焊接，静电喷涂涂层，底部配脚轮，移动方便。主要受力部位采用高频加工，确保产品的耐久性和足够的强度。

优点:操作简单，坚固耐用，卷线筒升降方便，运动灵活，放线稳定性好。

放线架(机械)

放线架(液压型)

用途:适用于线路施工放线时支撑线圈，升降高度可适当调整。

电缆放线支架(液压型)

用途:适用于电缆卷筒的支撑。

特点:液压顶升，脚上安装小轮子，移动方便。

可拆卸放线支架

用途:在线路施工中，用于支撑放线卷筒。

脚制动放线支架

用途:适用于线路施工放线时支撑线圈，升降高度可适当调整。

牵引滚筒

用途:在线路施工中，用于支撑放线卷筒。

电缆卷轴转盘

是一种电缆卷筒展开装置。适用于电力、通信及相关行业的电缆敷设施工；该产品主要由工作台、滚轮、滚轮轴和锁定装置组成。滚子内装有滚动轴承，使线圈转动时灵活轻便。

电缆卷轴支架

组合式钢丝轴支架(盘式)

放线支架

可拆卸放线支架

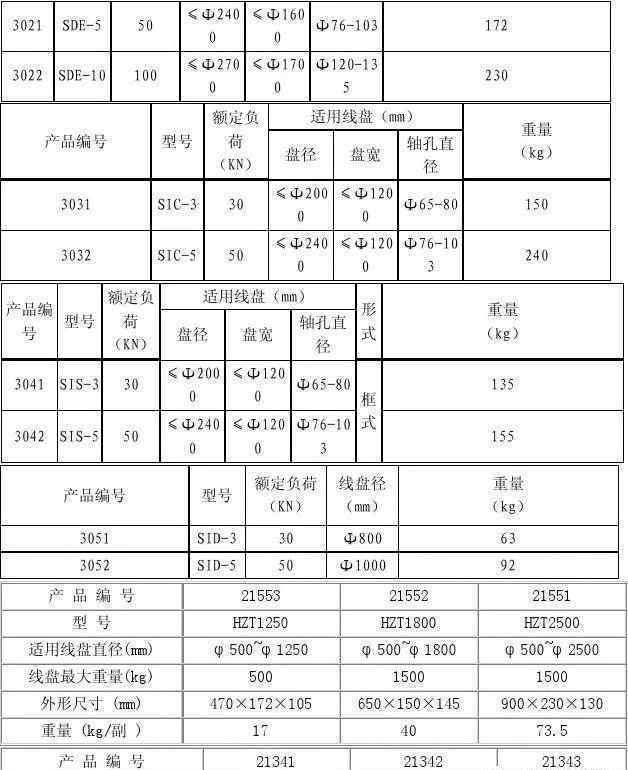

产品编号、型号、额定负载(千牛)、适用线圈(毫米)

重量(千克)

圆盘直径(mm)圆盘宽度(mm)轴孔直径(mm)C010 SIC-5 50≤ф2400

≤Ф1200

Ф76-103

240

简单放线支架

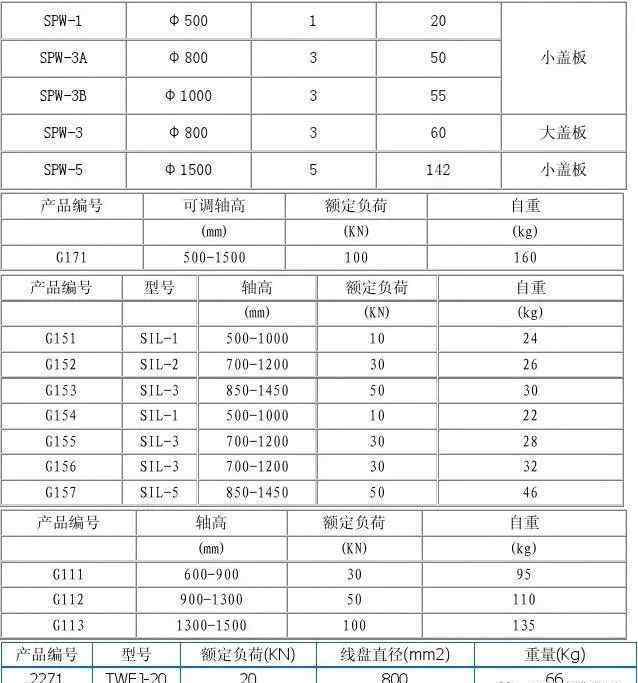

垂直放线架产品型号额定载荷(KN)提升高度(mm)重量(kg)

注释c 001 lfj-30 30 650-850 20 simple c 002 lfj-60 60 960-1300 36 simple c 003 lfj(S)-30 30 680-1300 45提升c 004 lfj(S)-50 50 680-1300 45提升C005LFJ (K

60

960-1300

33

方形水平放线架

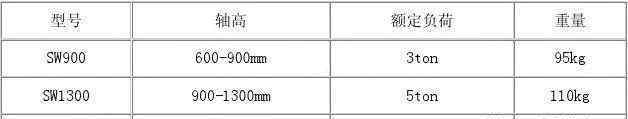

产品编号和型号额定载荷(千牛)

托盘直径(mm)

C011 WFJ-3重量(公斤)30 800 57 C012

WFJ-5 50

1000

65

垂直旋转电缆放线架

特点:液压动力，提升力大，手摇力小，大大降低了产品号和型号的最大载荷(KN)

标高高度(mm)重量(kg)备注C007 YFT-100

100

500-1500

165

可调液压式

可调液压支架

简易放线支线

电缆放线架

用途:电缆放线架用于电缆敷设时支撑大型电缆卷筒。与电缆滑轮和牵引头配合时，不得解释。用于张力放线或机械牵引放线时支撑电缆盘，带刹车装置，轴承支撑面大，放线安全稳定，组合或结构拆装运输方便。

液压电缆放线架

描述:

框架式手动放线架

描述:

可用于支撑钢丝牵引卷筒，也可用于支撑木卷筒和钢绞线卷筒，带制动装置。该组合或结构便于拆卸和运输。

用途:线路施工中放线时，用于支撑敷设线圈的吊装高度，可调节。

小型液压放线架

电缆放线架

用途:在电缆敷设中作为支撑大型电缆卷筒的必备工具，与电缆滑轮、牵引头等配合使用。

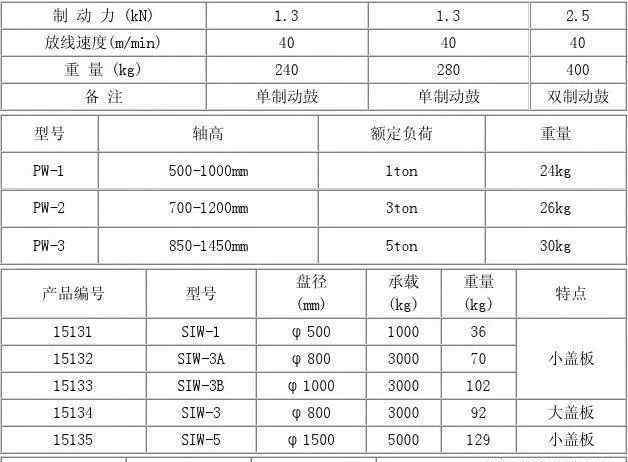

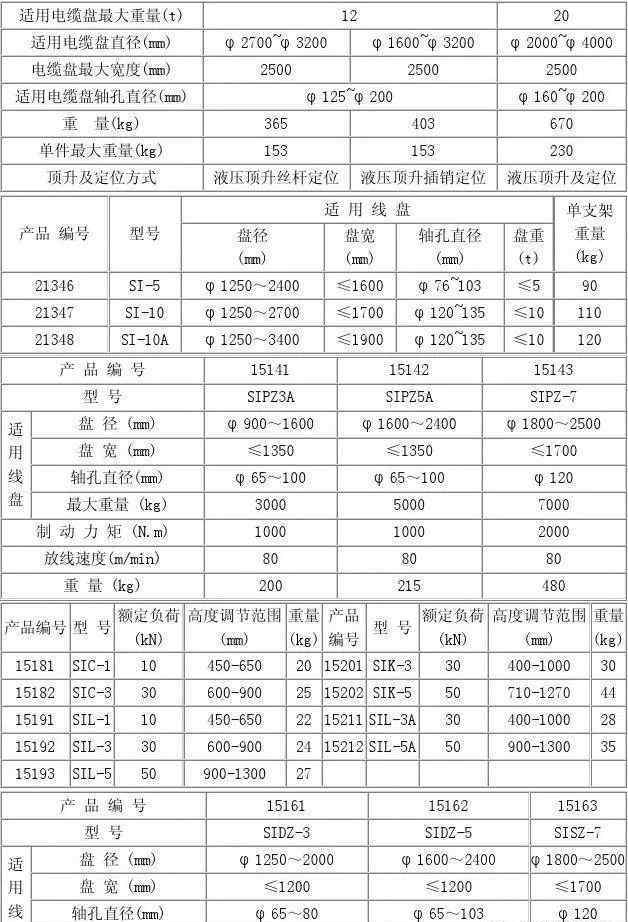

产品型号最大额定负载(千牛)(毫米)(千克)58211 SIZ-1 10 860 500 20 58212 SIZ-3 30 1380 850 25 58221 SIL-1 10 860 500 22 58222 SIL-3 30 1380 85 0 24 58223 SIL-5 50 1450 850 27 58334 SIL-6 60 1470 870 224

38

58311 SIW-3 30圆盘直径(mm)

800 58312

SIW-5

50

1000

特点:液压预举，重装卸，脚装小轮子，移动方便。产品编号和型号适用于卷轴

重量圆盘直径(m)圆盘宽度(m)圆盘重量(t)

(公斤)25151 SIXYD-5 2.0 1.2 5 70 25153 SIXYD-8 2.4 1.2 8 90 25155 SIXYD-12

2.7

1.2-2.2

12

100
