dcdc电源模块 DCDC电源模块的PCB设计要点

1.1概述。DCDC电源

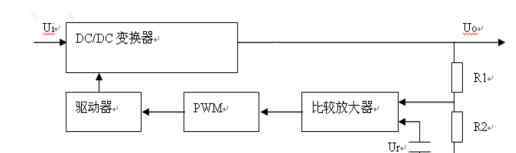

开关电源的基本结构如下图所示，其中除了启动、过流和过压保护、噪声滤波等电路外，电源转换采用DC-DC变换器，是开关电源的核心部分。输出采样电路(R1、R2)检测输出电压的变化，并将其与参考电压Ur进行比较。误差电压经过放大和脉宽调制电路，通过驱动电路控制功率器件的占空比，从而达到调节输出电压的目的。

2.开关电源的设计要点

1)第一时间下载主芯片的数据表，按照推荐的布局进行操作(以TPS55540为例)；

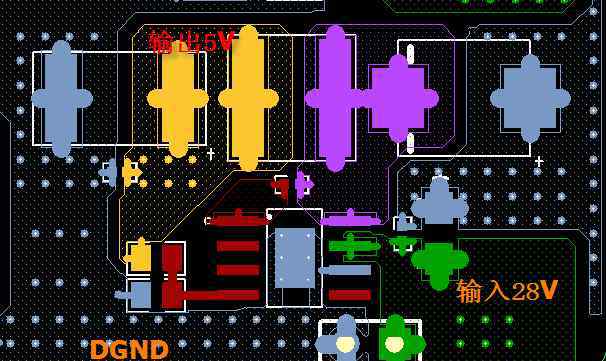

2)输出和输入的主要通道必须畅通，铜敷设和冲孔的位置应留出。布局时注意以开关电源的核心部件为中心，围绕其布局。电源滤波器的输入和输出在布局时应尽可能远离，以避免输入端到输出端的噪声耦合。

3)开关电源的布局应紧凑，布局应呈直线。元件应整齐、均匀、紧凑地排列在印刷电路板上，以尽量减少和缩短元件之间的引线和连接，并尽量减少连接孔的数量。关键滤波电容必须放置合理(最好根据数据表)。

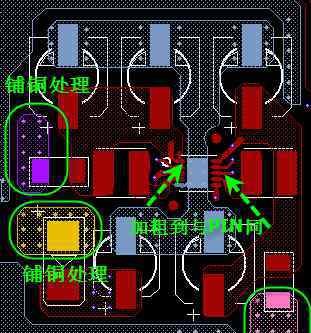

4)强电流引线(公共地线、电源输入输出线)宜用铜敷设。如果你学习印刷电路板，你应该向樊沂寻求教育。如果做不到，就要尽量宽，减少布线电阻和压降，减少寄生耦合引起的自激。其他模块中的信号互连线一般比10mil厚(但不宽于引脚)。

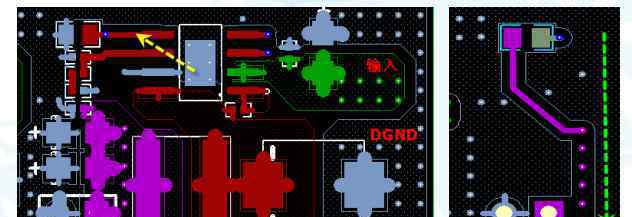

5)感测路径的处理:在远离干扰源和大电流的平面上，不要将感测线直接连接到开关电源的引脚，一般使用0.5MM线连接到输出滤波电容。

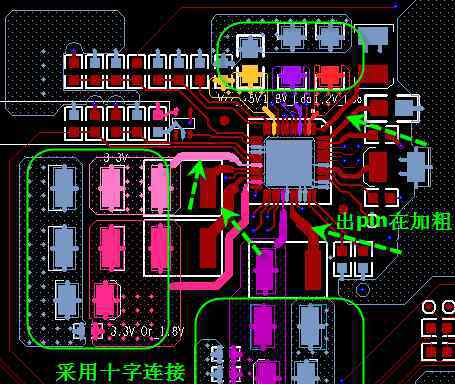

6)门销的加工应尽可能短而厚，远离干扰源。

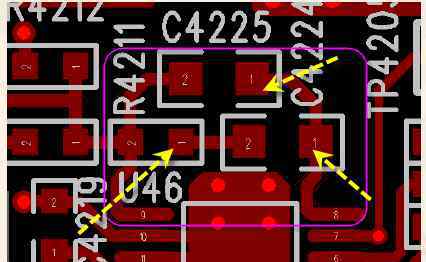

7) INTVCC引脚滤波处理，这两个电容为快速波动GATE引脚提供了一个电流环路，对于电路的正常工作非常重要，应相互靠近放置。

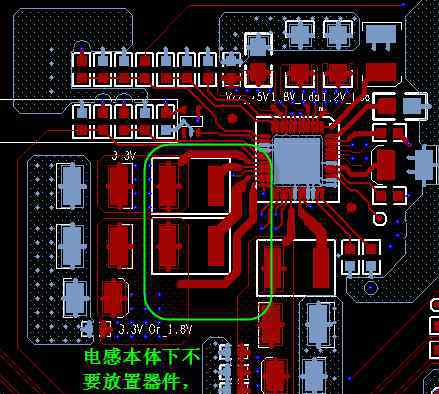

8)开关电源芯片和电感下方不应敷设其他信号线。开关电源芯片的散热焊盘应断开热接地过孔并打开窗口，以保持足够的散热。学习印刷电路板，找樊沂教育

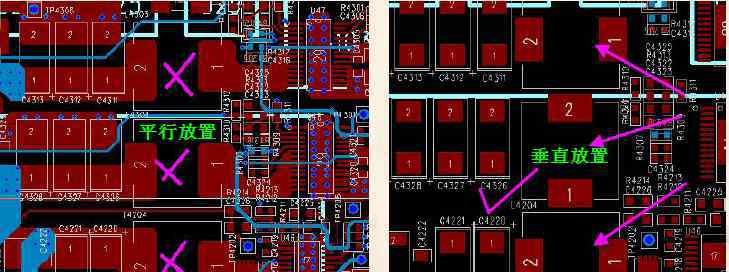

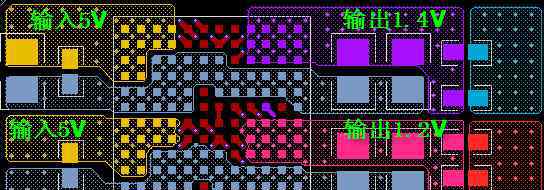

9)对于多输出开关电源，布局时注意相邻电感之间的垂直放置。

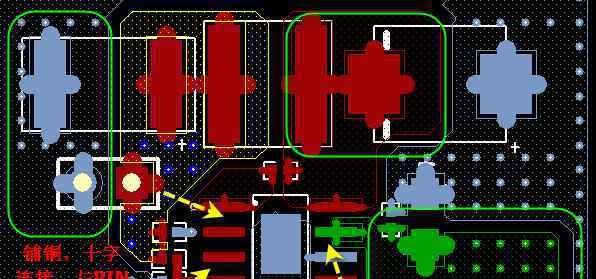

10)敷设开关电源用铜时，注意不要盲目追求大电流，采用无隔热路径的全连接，但在焊接中存在立片、堆锡、虚焊等现象。

-
