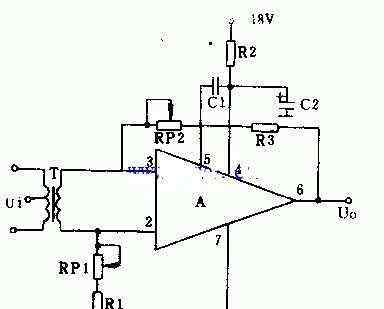

如下图所示，前置放大电路采用A运算放大器作为音频前置放大电路。其优点是体积小、噪音低、功耗低、一致性好。使用运算放大器a可以获得深度负反馈，提高不失真输出，使信号失真在1%以下；放大器的电压增益可达50 ~ 80 dB。
本文引用地址:http://www.eepw.com.cn/article/201605/291243.htm,，其中C1是高频补偿电容，c2和R2是去耦滤波电路。调节电位计RPl可以平衡共模抑制比。电位器RP2是负反馈元件。调节RP2可以改变输出电平。
元件选择:电容cl为82P，c2为100p/25v。电阻R1为27kn，R2为100n，R3为50kn。电位器RPl10kn和RP2 100kn。GF2A为集成运算放大器a .变压器t被晶体管收音机常用的小型输出变压器代替。
