附着力测试仪 涂层附着力测试仪

涂层附着力测试仪的应用、工作原理及使用方法

一、用途:本仪器主要适用于横切法测定有机涂层附着力。它不仅适用于实验室，也适用于各种条件下的建筑工地。

二.工作原理及适用范围:仪器用一定规格的工具以网格状图案切割穿透涂层，完成的图案按6个等级分类，评价涂层与基体分离的附着效果。

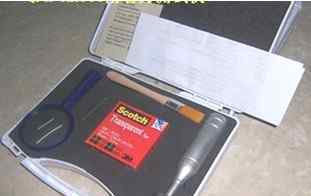

三.技术说明:

3.1型号编号。:QFH-600

3.2产品规格:1毫米2毫米10格和11刀片

3.3产品颜色:银灰色

3.4生产地点:中国制造

3.5多刃刀具间距分别为1+0.01毫米和2+0.01毫米。

3.6多刃刀具齿顶直线度分别为≯0.003mm≯0.006mm。

3.7多刃刀具工作齿尖宽度:0.05毫米

四.操作和使用:

4.1试样必须按照ISOR1514和ISO2828的要求制备。

4.2将试样放在具有足够硬度的平板上。

4.3握住分划板的手柄，使多刃切割刀垂直于试样平面。

4.4采用均匀压力、稳定无振动的切割技术，切割速度为20-50毫米/秒

4.5将试件旋转90度，在切口上重复上述操作，形成网格图案。

4.6用软刷刷网格图案两侧的对角线，轻轻将试件向后刷5次，向前刷5次

4.7试验应至少在试件的三个不同位置完成。如果三个位置的测试结果不同，应在三个以上的位置重复测试，并同时记录所有结果。

4.8如果需要更换多刃切割刀，用螺丝刀松开刀体上的两个螺丝，用刀更换，将刀口贴在手柄侧面，拧紧螺丝。

五、注意事项:

5.1所有切口应穿透涂层，但不要切入基底太深。

5.2如果涂层太厚，难以穿透基底，试验无效，但应在试验报告中说明。

5.3测试胶带必须是美国3M公司生产的600-1PK专用胶带。将胶带贴在整个交叉舱口上，然后以最小的角度将其撕下。结果可以根据漆膜表面胶合面积的比例得出。

5.4试验应在23±2℃的温度和50±5%的相对湿度下进行。
