放样 虾米弯简单放样法 ，非常详细！

一、虾腰肘的画法

如上图，画虾腰肘至少要有四个参数:1。直径，2。弯曲半径，3。弯曲角度度，4。肘号。

很多人不明白弯曲半径是多少。仔细看看上图。除了弯曲半径不同，两个弯头的其他参数完全相同。弯曲半径越大，弯头占用空越大。自己体会。

虾腰肘的绘制步骤:

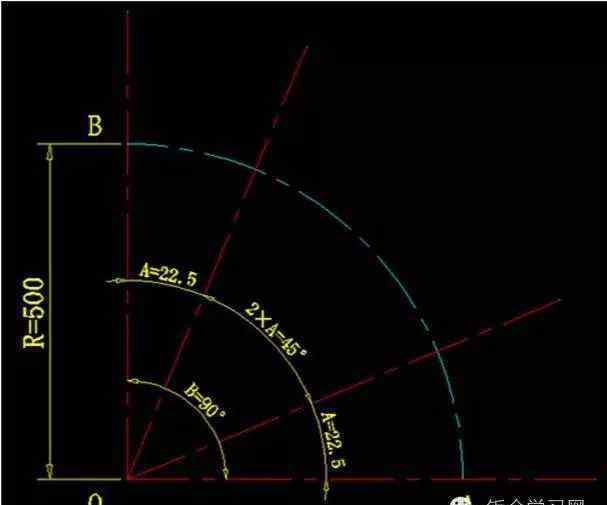

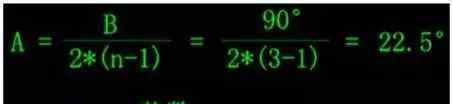

1.以o点为起点，画出弯曲角度b = 90度，然后以o点为圆心，根据弯曲半径画出圆弧，使两条射线在a点和b点相交。然后根据各段的角度画出光线焦点；第一段夹角A = 22.5的计算公式:

需要注意的是虾腰肘每节的角度不是总角度除以节数，这是错误的！虾腰肘无论要剖多少段，第一段和最后一段的角度都是中间段角度的一半，所以可以推导出上面的公式。

2.以A点为中点画出弯头的直径，在两端画出两条与直径线垂直的线；与第一部分相交的“节点线”位于点E和E’。

3.用同样的步骤画出第三段，连接各交点，完成弯头的尺寸绘制

4.如果是3段以上的弯头，中间段的角度必须是第一段和最后一段的两倍。然后以OE和OE’为半径截取各种角度的光线，连接交点，画出完整的虾腰肘。

二、放样

展开:一般来说就是把一个空平面“展平”成一个平面。如下图所示，左黄线的空之间的曲面被“展平”，然后到达右平面。请仔细观察每一点之间的关系

虾腰弯头的每一段都可以扭曲对齐，形成一个直管。由于第一段和最后一段是中间段的一半，所以只需要展开第一段。

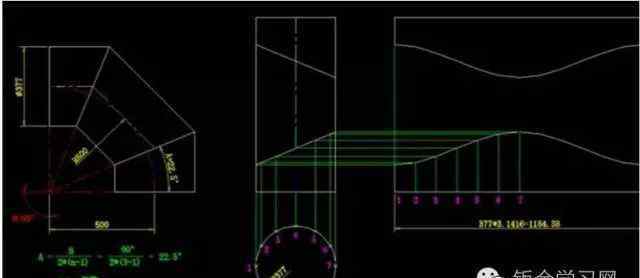

第一段的长度是从点1开始“切割”和“展平”后的377*3.1416=1184.38。

分成12等份，向上画12条垂直线，其高度从左边第一段的每一点开始测量，然后在相应的垂直线上切断。将获得的点平滑连接，完成展开图。

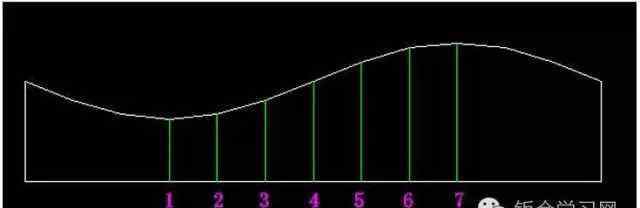

有些放样和展开的形状是这样的:其实只有切割点不同。上图中的切割点在第一段最短的点，下图中的切割点在点4。

三、肘关节厚度的处理

以上放样展开过程没有厚度问题，可以用于薄壁弯头。但弯头较厚时要考虑壁厚。我就是这么处理的。请参考两种情况:

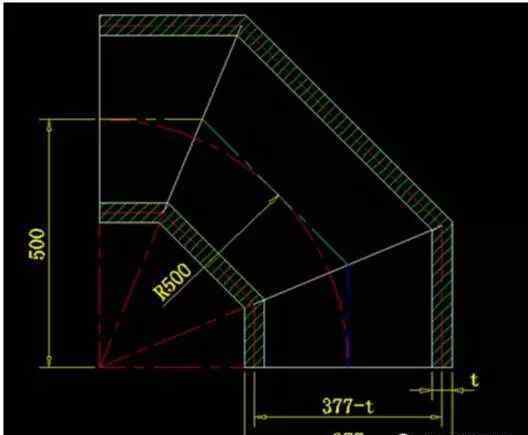

1.首先在钣金上绘制展开图，下料后卷成各段，然后焊接组装。此时，弯管直径需要使用“中性层”的尺寸，因为卷取管材时的下料长度是按中性层直径*3.1416计算的。

中性层直径=外径-壁厚=内径+壁厚

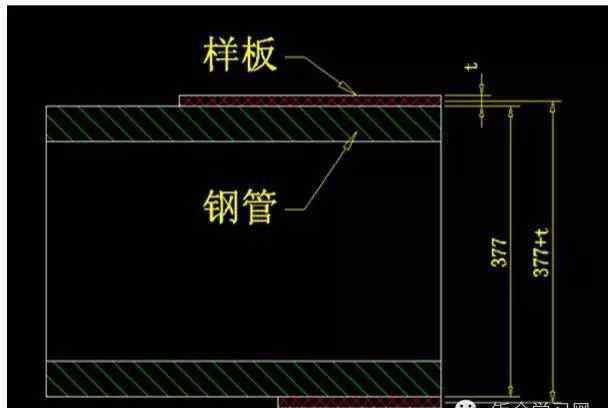

2.用直圆管切割每一段，然后焊接组装弯头。这时一般需要用柔性材料制作模板。)，并包裹在圆管外画线。

制作模板时，需要在圆管的外径上输入弯头直径d，以保证柔性材料模板的长度等于圆管的外圆周。如果更准确，直径应为:圆管外径+样品材料厚度

通过以上步骤，可以自行放样展开虾腰肘
