电的结构 走进连接｜电连接器的基本分类及连接结构

肖航课已经开始了

电连接器及其部件是设备中重要的配套接口部件，分散在设备的各个系统和部件中，负责信号和能量的传输。连接直接关系到整个系统的安全可靠运行。

电连接器相互连接形成各种电路，从高频到低频，从圆形到矩形，从通过数百安培的大电流连接器到通过微弱信号的高密度连接器，从普通的印刷电路板连接器到快速分离和脱落等特殊连接器。几乎所有类型的电连接器都已广泛应用于各种系统工程中，以确保完整设备的正常运行。

今天

肖航会给你一个简单的介绍

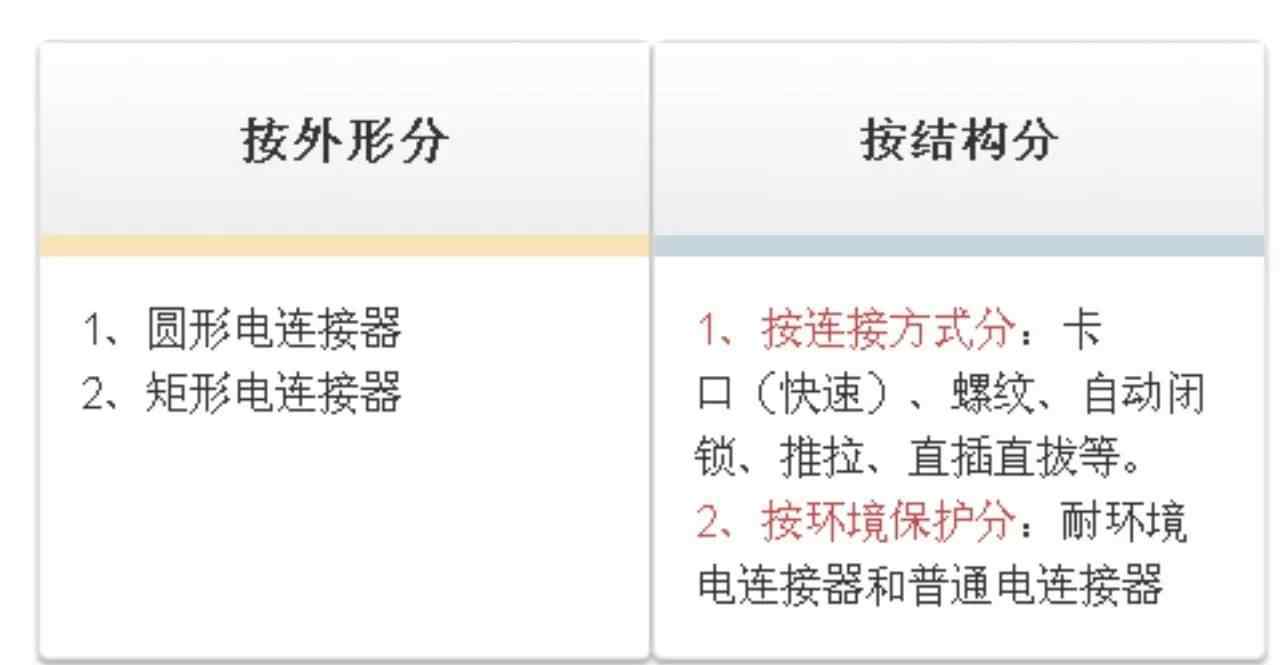

电连接器的基本分类和连接结构

圆形连接器

根据连接器的连接方式和固定连接位置的方法，圆形连接器的连接形式主要有卡口、螺纹、自动锁定、推拉和直接插入等。

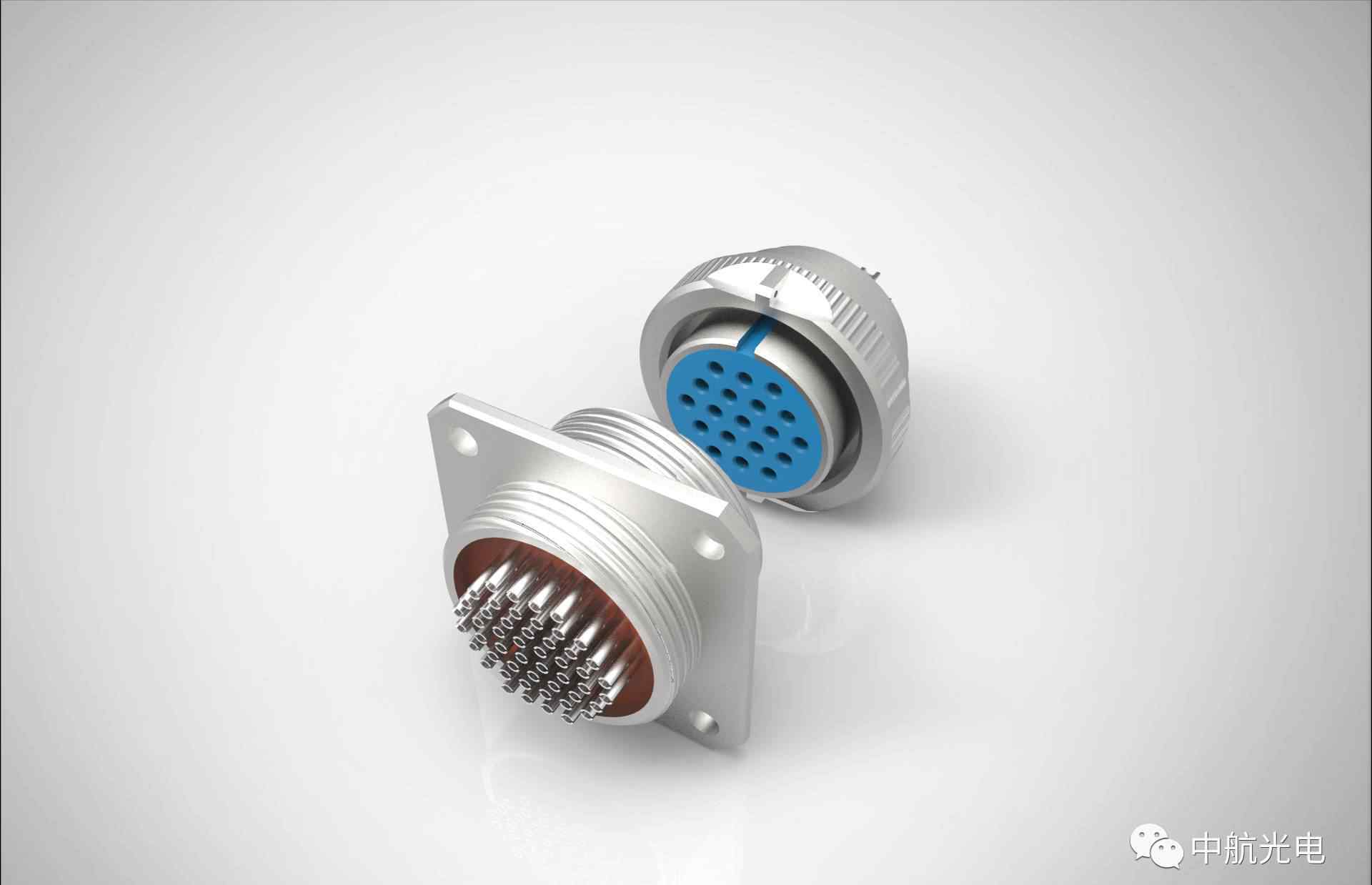

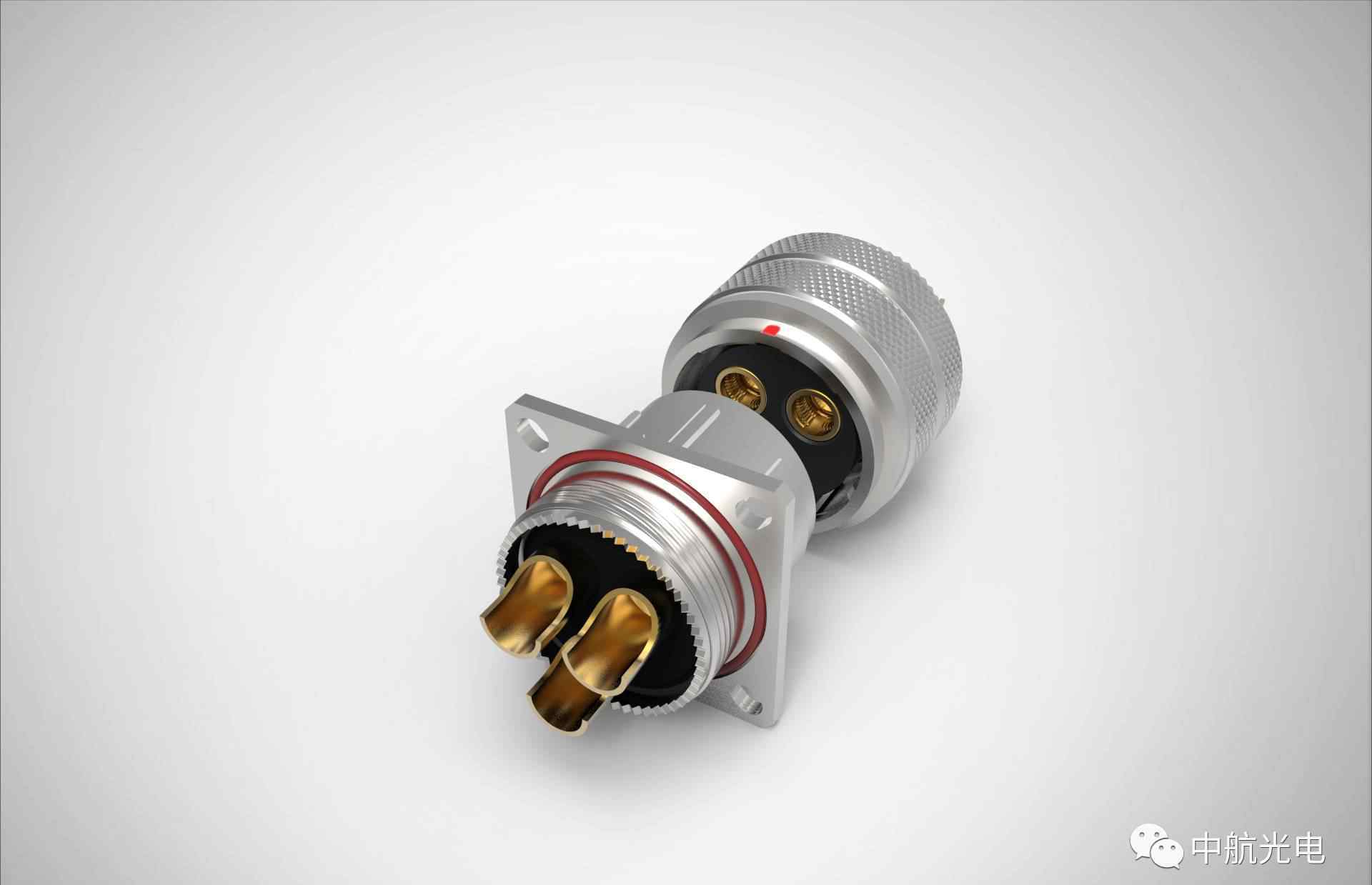

一、螺纹连接:插头和插座的连接是通过螺纹的自锁特性实现的。为了实现快速连接，有的采用三头螺纹。为了确保连接后在振动和冲击条件下锁定，一般采用保险丝、紧定螺钉或棘轮结构。这种结构的主要优点是连接可靠，生产使用方便，在锁紧结构可靠的前提下可以保证产品的可靠性。

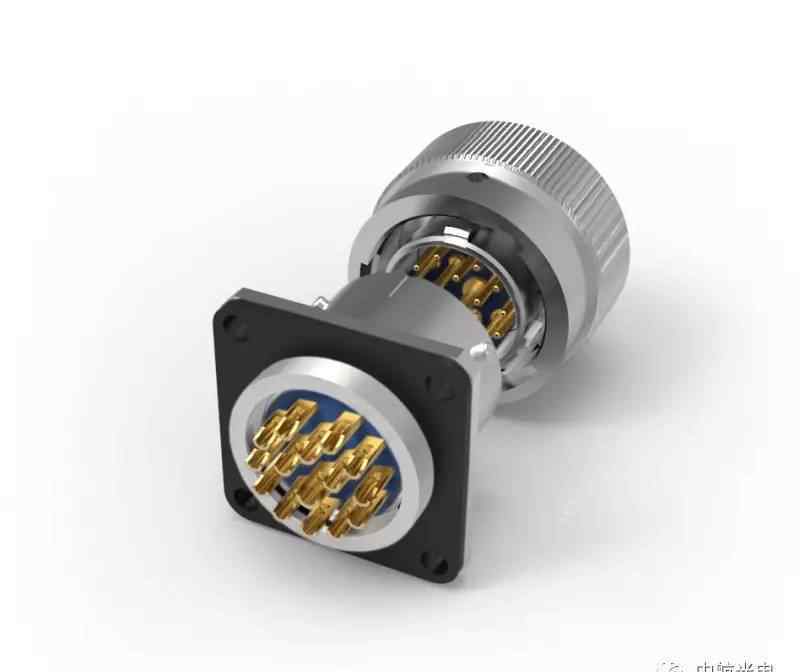

二、卡口连接:这种类型的结构是在插座的外圆周上有三个间隔120度的销钉，配套的插头连接环上设有合适的三曲线螺旋槽，由弹簧加载，保证安全自锁。结构包括内三曲线和外三曲线两种形式，如下图所示。这种结构的主要优点是连接快速可靠，使用方便。

3.推拉连接:这种类型的结构有三个钢球，在插头的外圆周上间隔120度，匹配的插座有一个弧形槽。钢球插入到位后，在弹簧的外力作用下，始终保持在弧形槽内，保证自锁。这种结构的主要优点是连接迅速。

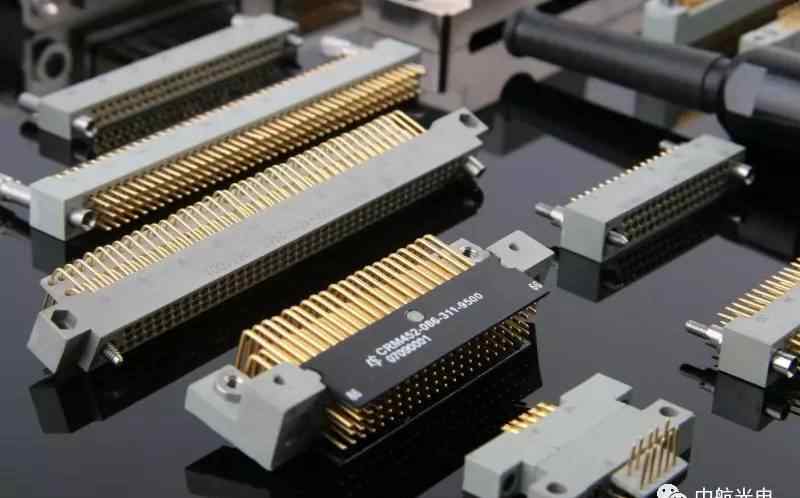

矩形连接器

矩形电连接器的插头和插座一般有两种连接方式:直接插入和螺纹锁紧。

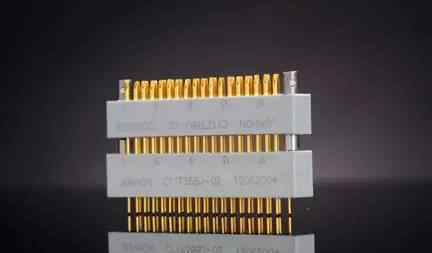

一、直插直拉式:这种类型的结构主要依靠插头插座的导向机构实现产品的连接，其锁定结构主要依靠外部结构保证产品连接到位。主要用于印制板之间或机箱与机柜之间的连接。

二、螺纹锁紧式:这种类型的结构采用插头插座导向机构的导销导套，实现产品导向和锁紧。主要用于印制板之间以及印制板与电缆之间的连接。

随着新结构和新应用领域的不断出现，连接器的结构和分类日益多样化。今天给大家介绍一些基础知识，后期会不定期更新。你想了解什么样的知识？请留言！

作者/董伟
