笔记本电脑无法开机 联想笔记本电脑G40无法开机，掉电维修，这招轻松搞定！

12

月亮

14

太阳

周

四

:联想G40

:NM-A273

:同事带了个联想笔记本，说启动不了。收到后，插上可调电源，袖手旁观为0.016，自动加电到0.2A，几秒后断电。断电后可以再次触发。这种情况大部分是因为供电不足。

保持

固定

裸板拆开后，重新上电，故障依然存在。问题是在主板上确定的。上电的时候测量了所有的电感，发现除了显卡，所有的电源都出来了。但是我没有测量显卡条件，直接测量了3V和5V的转换电路。

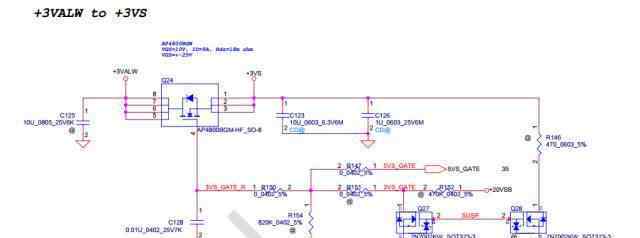

根据测量，3V和5V的电压只有几伏。简单分析一下这个电路:如果Q24要完全导通，G电平应该很高。此时G电平只有2.6V，G电平由Q27控制，而Q27控制电平SUSP必须在底部才能不被开启。Q27工作状态正常。

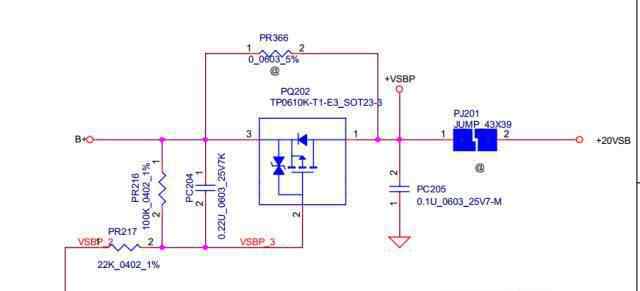

然后我把注意力转到Q27的D级，发现2点的时候只有几伏。它的电压源是+20VSB，测量只有2: 00伏。所以找到了+20VSB的来源，是PQ202生成的。

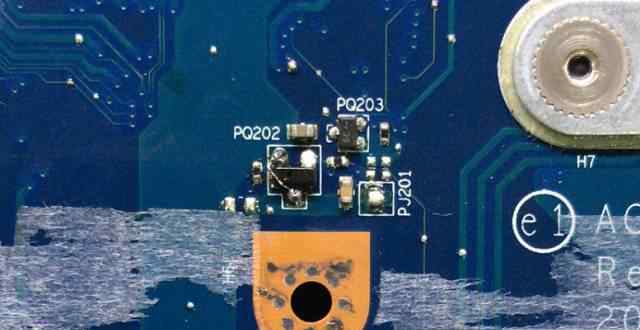

在这里测量PQ202，发现3脚是19V。1脚只有2.6V，测量管及其外围没有短路，所以直接接在二杀姿态的PQ202的DS电平上。

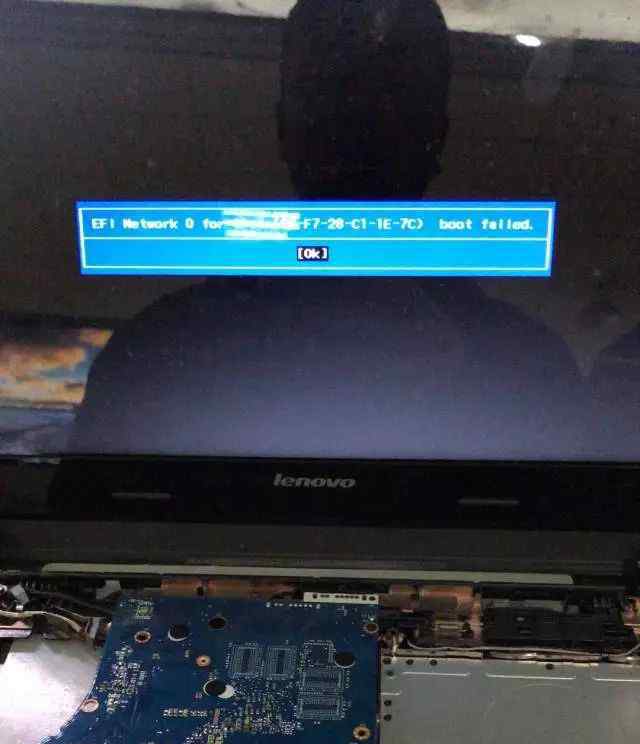

再次开机，几跳后连接屏幕，直接开机。

阿林Zz

本案由讯伟提供。com会员。

了解更多案例，欢迎登录www.chinafix.com

☟

☟
