韦恩图 介绍一种简单的韦恩图绘制方法

在之前的《韦恩图的绘制和个性化调整》和《如何绘制美丽的“花瓣”韦恩图？这两篇文章已经展示了OmicShare Wayne图形工具的强大功能。当你的数据超过5组时，OmicShare默认会画出漂亮的“花瓣”韦恩图，如下图。

从上图还可以看出，韦恩图与普通图不同，没有明确的坐标系，常规的科研测绘软件一般无能为力。即使是功能强大Origin也无法在其Plot菜单中找到相应的功能。

其实Origin也可以画韦恩地图。我们来看看如何用Origin绘制韦恩地图。

图表绘制

要绘制两组数据的维恩图，只需选择数据，点击应用窗口中的维恩图图标，如下图所示，弹出小窗口后点击确定即可。

两套的韦恩图如下:

如果你画一个三套的韦恩图，你要勾选使用经典背景，这样韦恩图的绘制是“圆的”，如下图所示。如果未选中，则绘图为矩形。需要注意的是，两组韦恩图的“圆”的大小与数据的大小有关，也就是说，在大多数情况下，圆的大小是不同的。

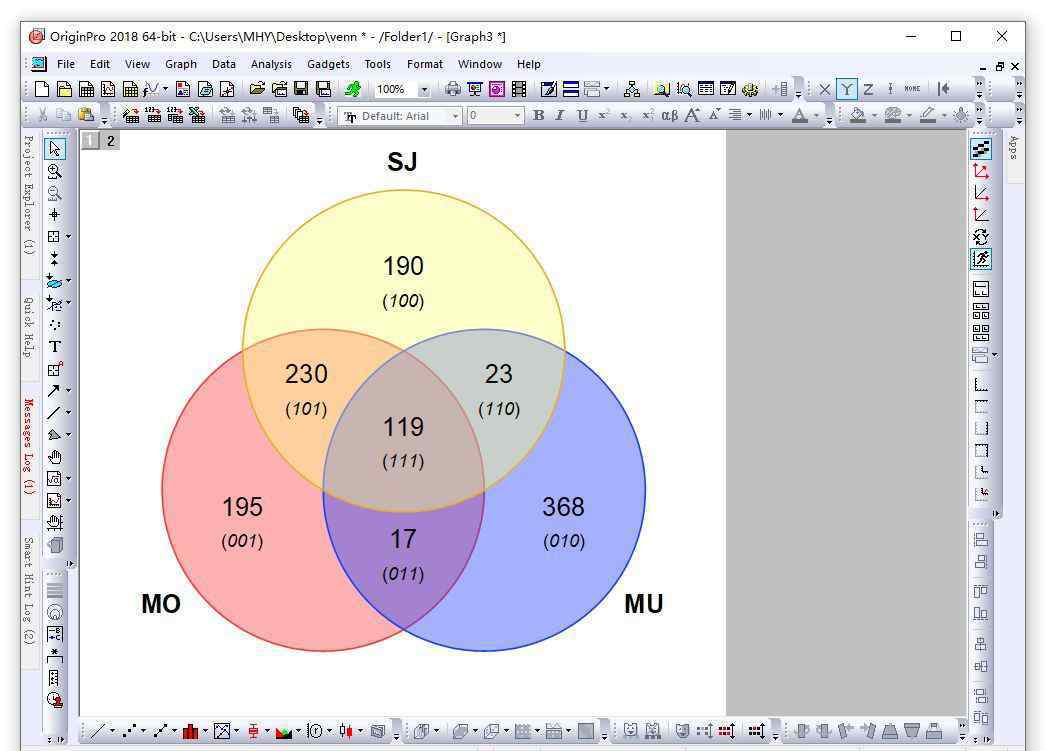

最初绘制了三组的韦恩图，结果如下:

图中括号内的类二进制数表示不同组的包含关系，1表示包含，0表示不包含，位置表示组。Origin还列出了每个子组的元素，如下图所示。

如果不喜欢括号里的内容，可以改成其他信息或者直接删除。在Origin的Graph窗口中似乎很难修改，但是可以通过更改生成的VennPlot表中的数据来直接更改图表的数据标签，如下图所示。

如果有4组数据或5组数据，当数据较多时，可以将数据粘贴到Excel中，通过搜索将“p70 *”替换为空值，然后按F5键选择所有空行并删除，然后粘贴回Origin即可快速完成删除。

如果对配色不满意，还可以自定义椭圆的填充颜色和边框颜色，如下图所示。保持边框颜色与填充颜色一致会更和谐，有一种“金丝”的感觉。当然，把边框颜色改成白色或者黑色也是不错的选择。

效果如下:

数据准备

一般来说，在绘制图表的过程中，数据准备往往需要花费大量的时间。Origin的数据过滤功能将帮助您轻松完成数据准备工作。本文的原始数据是四个经过处理的输出丰度表，如下所示:

这里我们需要过滤掉绘图所需的数据。这里，我们使用Origin的数据过滤功能。事实上，这种方法已经在《绘制边际分布图》一文中介绍过了。选择列B，单击漏斗工具，为该列添加过滤器，然后单击灰色漏斗选择更大的漏斗...菜单，如下所示。

此处的过滤条件设置为大于或等于1。过滤可以按如下方式完成，然后过滤后的输出标识可以复制到新的表中。然后，清除过滤器后，可以对其他列重复上述操作。具体方法参见绘制边际分布图。

应用程序安装

Origin的强大之处在于有很多官方插件，比如本文中使用的Venn Diagram插件。本文使用的插件和样本数据已经上传到OmicShare论坛，在论坛中搜索“Wayne Map”即可下载。插件的安装方法很简单，只需拖动的文件即可。打开原点窗口。
