音频连接线 常见音频连接线

音频线，简称音频线；用来传输电声信号或数据的电线。广义来说，有两类:电信号和光信号。

音频信号电缆的主要传输类型有平衡和不平衡，信号有模拟和数字之分，信号强度有前后之分。

由于音频设备可以由几个单件组成，电缆应由音频电缆和连接器组成。

电线可能不是设备里最让人兴奋的东西，但是如果你知道它们是怎么工作的，知道怎么买，就可以避免很多麻烦，得到最好的声音。

1、平衡与不平衡

不平衡连接是一种只用一根信号线传输信号的连接方式。不平衡线有两根线:热端带信号，一根公共地线接在绝缘涂层上。这种连接容易受到干扰。因为长的不平衡线路更容易出现噪音问题，所以长度不能超过25英尺。

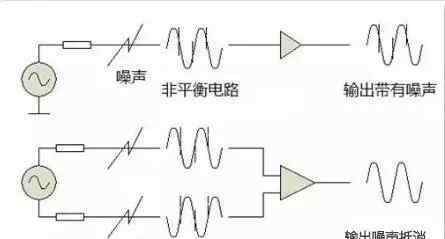

平衡连接是一种使用两条信号线传输一对平衡信号的连接方法。平衡线在不平衡线的基础上增加了第二条信号线，称为冷端或负级。相位抵消原理用于最小化音频信号传输过程中的其他干扰。它需要三根平行的导线，即接地、热端和冷端。由于音频的频率范围较低，在长距离传输中容易受到干扰。所以平衡连接作为一种抗干扰连接方式，是专业设备音频连接中最常见的。

2.模拟

音频电缆中最常见的6种连接器:不平衡TS、RCA、香蕉头、瑞士头；平衡线通常是XLR和TRS。

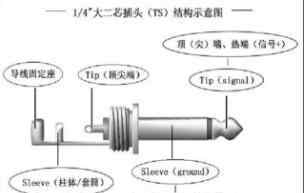

TS

终端服务是“尖端，套管”连接器的标准。不平衡有1/4”和1/2”规格，用于跳线、乐器线和喇叭线。尖端是热端，套管是地线，两者之间有绝缘环。终端服务连接器通常被称为“四分之一英寸连接器”。

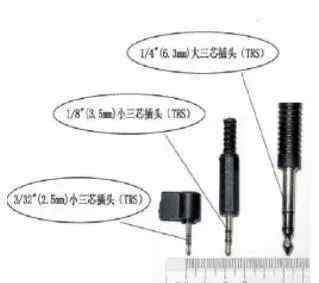

TRS

有“尖端”、“环”和“套筒”连接器。它看起来像一个终端服务连接器，但在TRS的轴向上会有一个称为“环”的附加组件。这种设计可以同时连接两个热端和接地端。当TRS连接器用于平衡线路时，输入和输出可以在立体声线路或单个连接器中同时传输。TRS连接器通常出现在混频器的y连接线中，它可以用于在一端传输输入信号，在另一端输出信号。

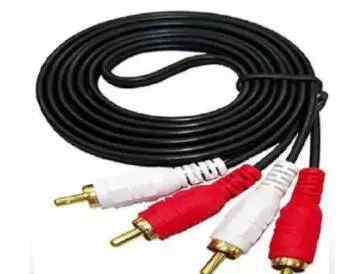

莲花头

RCA连接器是立体声中最常见的。在扩音系统中，通常用于将立体声CD播放器或其他电子设备连接到混音器。通常两个底部标有颜色和字符的RCA线一起用来区分左右声道。RCA还将用于Aux，一些混音器还将具有RCA输出，用于连接录音设备。

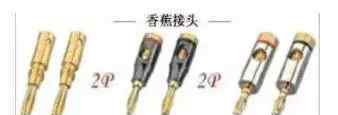

香蕉头

香蕉头是一种双叉连接器，用于安全连接盒头、扬声器或其他音响设备。连接香蕉头的导线末端用螺丝锁紧，不像其他焊接的导线，出现问题可以快速方便的修复。

瑞士主管

瑞士连接器用于连接扩音系统的扬声器、放大器和监视器。瑞士头比TS和香蕉头更受欢迎，因为瑞士头可以锁起来防止意外断线。

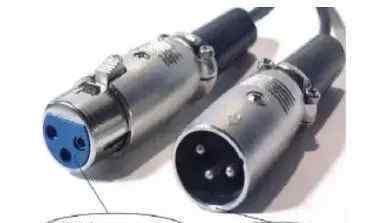

XLR插头

输出/输入平衡信号，高阻抗。有“公”和“母”两种，其中“公”是用来输出信号的，比如把信号输入混音器；“母亲”用于接收信号，例如从麦克风接收信号。

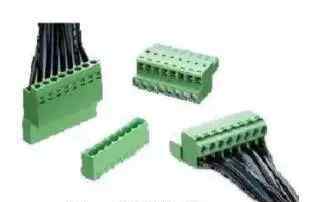

凤凰

用于工程安装，平衡/不平衡。

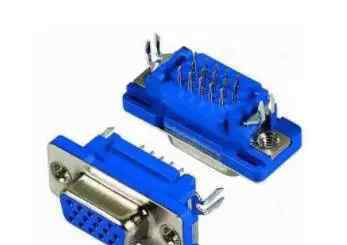

超小型

它常被称为“D-Sub”，是D-subminimal的缩写。这种多针连接器常用于高级模拟和数字音频设备。

3.数字

在数字音频接口方面，我们其实更多讲的是传输协议或者标准。从界面的物理外观来看，很难看出是什么样的界面。

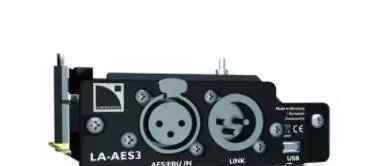

AES/EBU

AES/EBU是音频工程学会/欧洲广播联盟的缩写，是一种流行的专业数字音频标准。它是一种串行位传输协议，基于单个双绞线传输数字音频数据。数据可以在不均衡的情况下传输100米，如果进行均衡，则可以传输更长的距离。

S/PDIF

S/PDIF是索尼/飞利浦数字互连格式的缩写，这是一种由索尼和飞利浦开发的民用数字音频接口协议。S/PDIF接口一般有两种，一种是RCA同轴接口，一种是TOSLINK光缆接口。RCA接口是非标准的，优点是阻抗恒定，传输带宽大。在国际标准中，S/PDIF需要BNC接口75欧姆电缆传输。

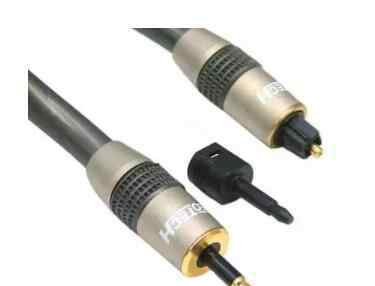

TOSLINK

光纤接口的英文名称是TOSLINK，来源于东芝制定的技术标准，设备一般标为“光学”。它的物理接口分为两种，一种是标准的方头，另一种是圆头，外形类似于3.5毫米的TRS连接器。因为它以光脉冲的形式传输数字信号，所以从技术角度来看是最快的传输速度。

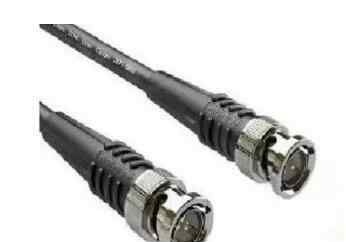

BNC

又称Q9连接器，是同轴电缆卡环接口的连接器。同轴电缆是一种屏蔽电缆，具有信号间干扰小、传输距离长的优点。

TDIF

是一种不平衡的连接器，可发送或接收8通道数字音频。双向连接意味着只有一条线路可以在适用的设备之间传输八个通道的输入和输出。

ADAT光接口，更广为人知的是ADAT光管，是一个广泛接受的数字音频光纤传输标准，它可以通过Alesis adat线路传输8通道数字音频。

4.编码

在广播控制室，各种信号的音频连接线数量相当多。同时，由于位置非常集中，如果每条连接线都没有编码，会给以后的维护带来很大的不便。方法很简单。在制作连接器之前，应根据预先编程的数字在音频电缆的两端设置线码。编码原理简单直观。过于复杂或抽象的代码也不便于维护。

建议采用字母和数字混合编码，例如，AD101代表音频分配器的第一个输出端口和第一台机器。这可以用这样一组代码来解释:

1.信号属性:音频信号；

2.信号源:音频分配器；

3.设备编号:1号机；

4.端口位置:1号输出端口。

5.常见故障

开路常见，主要是虚焊造成的；

如果连接销上的焊料过多，拧紧后会与外壳接触，导致内芯与外壳短路；

线路顺序错误导致无信号。

6.结论

音频电缆最基本的目的是防止信号从一个组件传输到另一个组件时受到严重损坏，并避免传输过程中的噪声。广播音频设备之间的连接是每个广播技术人员不可避免的问题，良好的连接对提高广播设备的信号传输质量至关重要。一般来说，导线需要柔韧、耐用，硬件质量高，焊接接头好。
