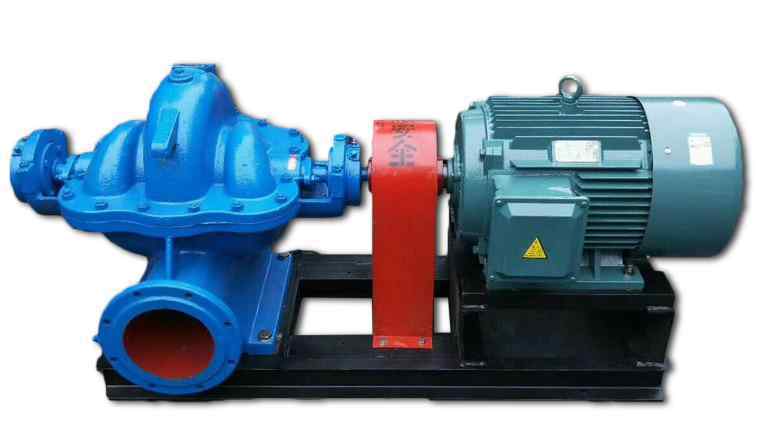

SH型双吸清水离心泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳中开，检修时无需拆卸进水，排出管路及电动机从联轴器向泵的方向看去，水泵均为逆时针方向旋转。如根据用户特殊订货需要也可改为顺时针旋转。

卧式双吸泵的主要部件有:泵体、泵盖、叶轮、轴、双吸密封圈、轴套、轴承等。除了轴是用优质碳钢做的，其余都是铸铁做的。泵体和泵盖构成叶轮的工作腔。进出口法兰上有安装真空表计和压力表的管螺纹孔，进出口法兰下部有排水的管螺纹孔。静平衡检查后，叶轮与两侧的轴套和轴套螺母固定，其轴向位置可通过轴套螺母调节。叶轮的轴向力通过其叶片的对称布置来平衡，一些残余的轴向力可能由同轴端的轴承承受。泵轴由两个单列径向滚珠轴承支撑，轴承安装在泵体两端的轴承体中，并用黄油润滑。双吸密封环用于减少水从泵压力室泄漏回吸入室。水泵由电机通过联轴器直接驱动。轴封是一种软填料密封。为了冷却和润滑密封腔并防止空气体泄漏到泵中，在填料之间有一个水封环。水泵工作时，少量高压水通过水封管流入盘根腔，将水密封。
