传输网 传输网快速入门，看这一篇就够了！

传输网络是通信网络的重要组成部分。没有它，网络中不同设备之间的数据通信是不可能的。

很多同学都想了解和学习传输网络，但对于初学者来说，最痛苦的是一堆概念让人一看就晕-

今天小早君要专门介绍一下这些常见的概念以及它们之间的关系，希望能帮助大家对传输网络有一个初步的了解。

整体架构

传输网络具有非常灵活的架构设计。在不同的应用场景中，网络架构会有所不同。而且不仅电信运营商有传输网络，比如电力、石油、广电行业的企业也有自己专用的传输网络。

以下是典型2G移动通信网络的传输网络架构:

同步数字体系也是一种数字传输系统。它实际上是光纤传输技术和智能网络技术相结合的产物。

SDH的概念最早是由美国贝尔通信研究所提出的，当时称之为SONET。

1988年，CCITT接受了SONET的概念，将其更名为SDH。

与PDH相比，SDH具有以下优势:

1.网络管理能力大大增强。

统一的标准和规范便于不同厂商之间的互联互通。

3适用于大容量传输。

4.提出了自愈网络的新概念，增强了防护能力。

5利用字节复用技术，网络中上下支路的信号变得非常简单。

由于其诸多优势，SDH一直受到世界各国电信运营商的青睐，一度主导传输网络。

MSTP在SDH上增加以太网接口或ATM接口，实现IP接口

T-MPLS是MPLS的子集，它只采用MPLS的数据传输层技术，消除了网络层复杂的自动路由协议控制技术，增加了OAM。

多协议标签交换和多协议标签交换

2005年5月，ITU-T推出T-MPLS，在市场上获得成功。

2007年，IETF因利益之争开始阻止ITU-T通过T-MPLS。

2008年，ITU-T和IETF联合成立JWT，推出MPLS-TP，旨在实现T-MPLS的演进。

国际电信联盟电信标准分会

互联网工程任务组

因此，采用T-MPLS的PTN具有速度快、效率高的基本特点。

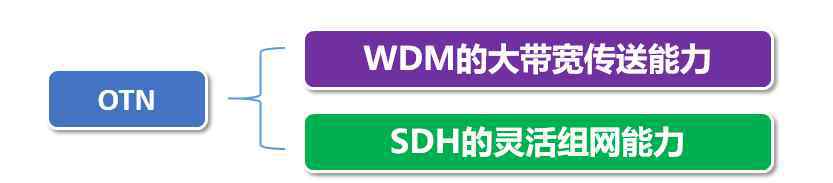

OTN在WDM的基础上整合了SDH的一些优势，如丰富的OAM开销、灵活的业务调度、完善的保护方式等。

OTN的业务调度分为:

光层调度

电层调度

OTN和PTN

虽然OTN和PTN只有一个词的区别，但它们是完全不同的技术。

PTN的传输带宽小于OTN。一般来说，PTN的最大组带宽是10G。OTN单波10G，群路400G-1600G，最新技术可达单波40G。

OTN是传输网络的骨干。

无源光网络

接下来说一个“胖”，就是PON。

无源光网络，无源光网络，无源光网络。

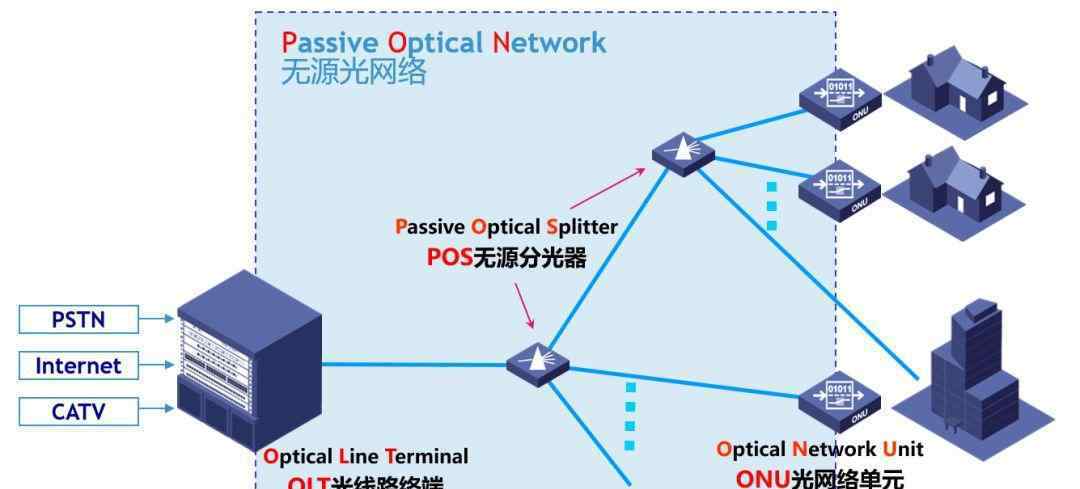

无源光网络由以下部分组成:

OLT

无源分光器

ONU

因为OLT和ONU是无源的，所以叫“无源光网络”。

什么是被动？

这个“源”是指电源、能源、电源。

说白了，没有这种“源”的电子设备叫无源设备。简单点说，在无源网络中，你付出的就是你付出的，没有能量源可以放大或转换。

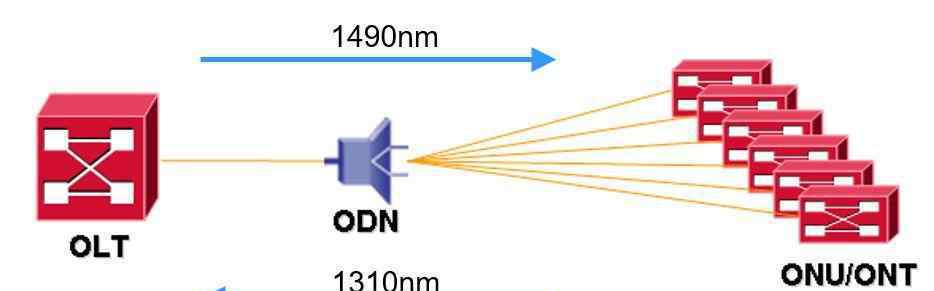

无源光网络采用WDM技术，实现单光纤双向传输，上行波长1310纳米，下行波长1490纳米。

无源光网络具有高带宽、高效率、大覆盖、用户界面丰富等优点，被认为是实现接入网业务宽带化和全面转型的理想技术。

根据负载的内容，无源光网络主要分为以下几种:

基于自动柜员机的无源光网络

基于以太网的以太网无源光网络

基于通用帧程序的千兆无源光网络

此外，与无源光网络相对应的是AON、有源光网络和有源光网络。

基于知识产权的无线接入网

先说现在很流行的IPRAN。

多年来，无线接入网一直在向全IP方向发展。因此，传统的SDH传输网络不能满足要求，我们需要基于IP的传输网络。基于IP的传输网络分为IPRAN和PTNRAN。

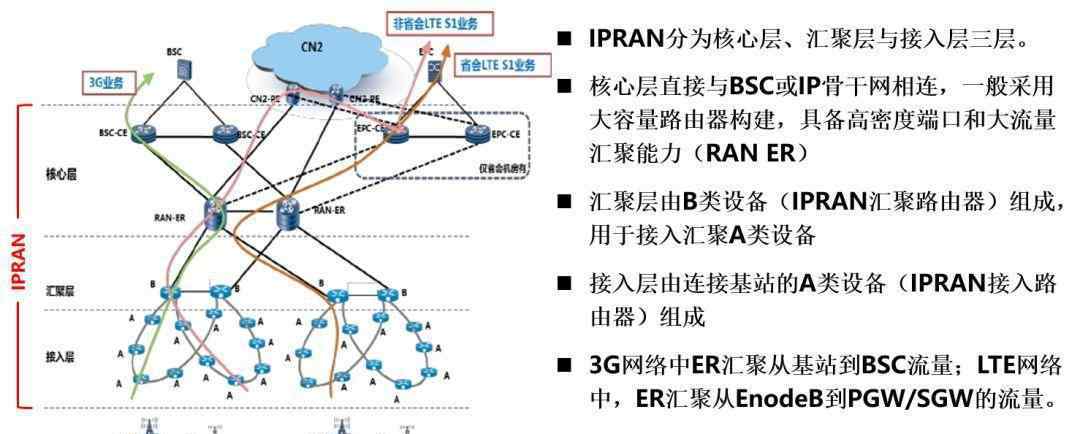

IPRAN示例

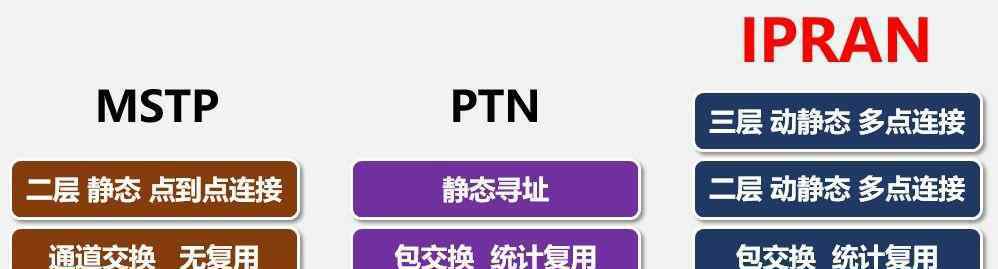

我们把它和传统的基于MSTP的RAN进行比较，看看IPRAN有什么优势。

MSTP是在SDH的基础上发展起来的，满足数据需求，本质上是一个传输的东西。IPRAN是在路由器的基础上发展起来的，以满足基站接入的需求，本质上是路由器，可以满足综合业务接入的需求。

MSTP继承了SDH的特点，刚性带宽，所有的业务无论使用与否，总是占用固定带宽。IPRAN是路由器的一个特性，共享带宽，在服务之间共享带宽。共享带宽的成本更低。

MSTP主要工作在第2层，IPRAN主要工作在第3层，可以通过业务模拟访问第2层服务。

MSTP相当严格，所有业务流程都需要手动指定。IPRAN非常灵活，只要有路由，流量就能通过。

IPRAN的命名

IPRAN，简单来说就是指基于IP的移动回程网络。国外的名字其实更准确:IP移动回程。

当初业界提出了几种承载模式来代替传统的MSTP，思科提出了IP/MPLS模式，命名为IPRAN。这是独家的。由于思科在数据通信行业的强势地位，其命名方式自然造成了行业方面的混乱，以至于IP/MPLS-IPRAN目前一般称为IPRAN。

好吧。最后，介绍完毕。。。

不知道大家是不是都晕了。嗯，其实小早君自己也有点晕。。。

作为通信网络的动脉，传输网络确实是最重要的，起着非常重要的作用。

正因为如此，运营商和设备厂商对其稳定性、效率和容量都有很高的要求，所以不断更新和迭代其技术，不断出现新的产品和概念。

作为一个通信网络，即使不是专门做传输的，也要对传输网络有一定的了解。这样就不会一直是——“有问题就找传输”。
