管口表层用削方式生产加工

点

管口表层用锪削方式生产加工厚底或锥型沉孔称之为锪孔，锪孔工作中如图所示1所显示。

图1锪孔工作中

a)锪圆柱型沉孔b)锪锥型沉孔c)锪凸模平面图

锪孔专用工具常选用锪钻，有下列几类：

(1)柱状锪钻如图2所显示，关键用以锪圆柱型沉孔。用麻花钻头改革的柱状锪钻如图所示3所显示。

(2)锥型锪钻如图4所显示，关键用以锪锥型沉孔。锥型锪钻的锥度(2φ)按产品工件锥型沉孔的锥度不一样，有60°、75°、90°及120°四种，在其中90°用得数最多。

图2柱状锪钻

图3用麻花钻头改革的柱状锪钻

图4锥型锪钻

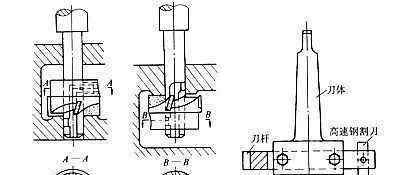

(3)内孔锪钻简易的内孔锪钻如图所示5所显示，刀头由髙速菜刀条碾成，装进镗刀后用螺丝拧紧。多齿内孔锪钻如图所示6所显示。

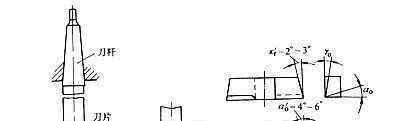

(4)金属薄板上锪孔眼的套料软件专用工具如图所示7所显示。

图5内孔锪钻

图6 多齿端 图7 在金属薄板上锪大孔用的套料软件专用工具
