在当今的工程建筑配电系统中，矿物质绝缘电线正愈来愈普遍地得到运用，其阻燃性、使用性能、安全系数、可信性和经济实用是传统式的电线电缆所没法替代的。文中就带著大伙儿来认识一下矿物质绝缘电线：哪些结构？用在哪里？如何安装？

在讲解所述难题以前

先讨论一下为何要应用矿物质绝缘电线

那样有利于大家从源头上了解

矿物质绝缘电线在火灾事故标准下不但能确保火灾事故持续時间内（180分鐘之上）的消防安全供电系统，还不容易延燃，不容易造成浓烟，不容易造成次生灾害，进而为消防安全救治获得宝贵时间。

不难看出

矿物质绝缘电线是建筑消防所须的

1哪些结构？

《民用建筑电气设计规范》JGJ16-2008要求：

矿物质绝缘电线是选用无机化合物氧化镁做为铜芯电缆绝缘层材料，无缝拼接空调铜管外衣和铜制线芯。

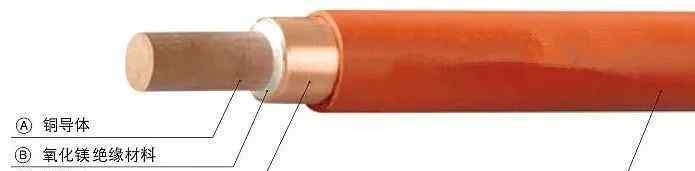

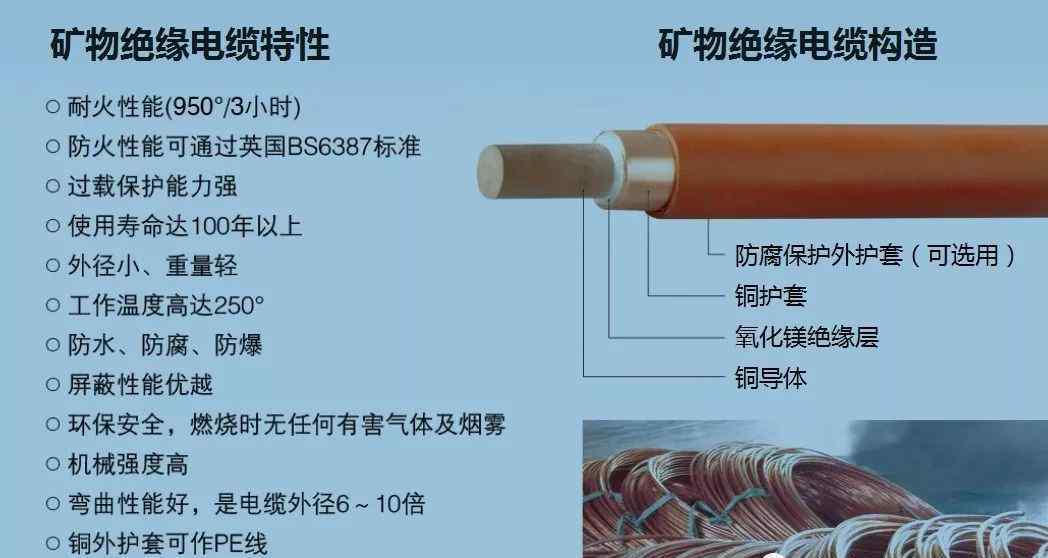

▲ 由图由此可见，矿物质绝缘电线的结构非常简单，关键由①铜和②氧化镁二种原材料，产生①铜护线套 ②氧化镁绝缘层 ③铜电导体的电缆线（能加外护线套）。

《额定电压750V及以下矿物绝缘电缆及终端》GB/T13033.2-2007要求：

矿物质绝缘电线的型号规格有BTTZ、BTTVZ、BTTQ、BTTVQ。BTTVZ/BTTVQ便是在BTTZ/BTTQ的基本上多一层外护线套。

B----走线用固定不动安裝电线电缆

T----铜护线套

T----铜电导体

V/Y----外护线套：聚乙烯V，高压聚乙烯Y

Z/Q----耐额定电压：Z中重型750V，Q轻形500V

实例：

BTTZ-4x(1x300)，表明为：横截面为300mm²，4芯中重型铜芯铜护线套矿物质绝缘电线。

BTTVZ-4x(1x35)，表明为：横截面35mm²，4芯中重型铜芯铜护线套防腐蚀外护线套矿物质绝缘电线。

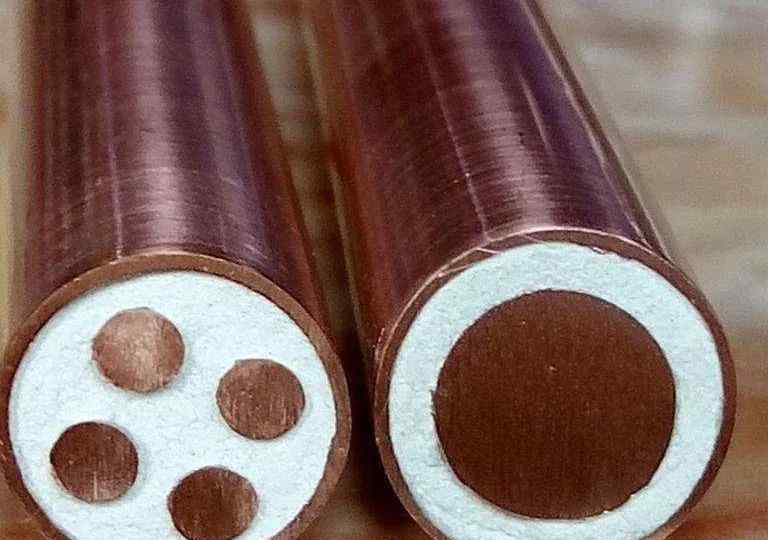

▲ BTTZ矿物质绝缘电线横断面

2用在哪里？

《住宅建筑电气设计规范》JGJ242-2011要求：

建筑密度为100m或35层及之上的住宅建筑，用以消防设备的供电系统主干线应选用（强制）矿物质绝缘电线。

建筑密度为50~100m且19~34层的一类高层建筑工程建筑，用以消防设备的供电系统主干线应选用阻燃性防火电缆线，宜选用（强制性）矿物质绝缘电线。

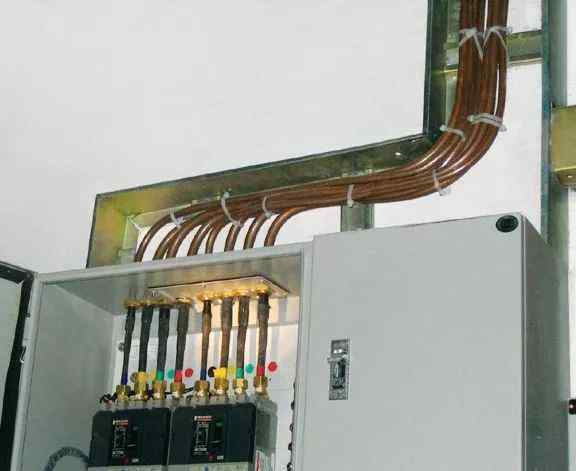

3如何安装？

BTTZ电缆线

正中间射频连接器及终端设备安裝具体指导视頻

形象化一目了然，强烈推荐学习培训！

☟
