网络摄像 网络摄像机监控系统安装图解！

现在网络监控很普遍。对于很多新手来说，还有很多不了解的地方。本文献给刚刚起步的弱电工作者，愿意帮助

一、网络监控常用设备

网络摄像头、硬盘录像机NVR(或普通pc加客户端，适用于少数普通用户带台式电脑)、开关(需根据摄像头数量和码率进行调整，可采纳供应商建议)、硬盘、显示器、网线、电源护套线、电源适配器(或12V DC开关电源)、摄像头支架、网线水晶头等。

二、摄像头安装方式

前端摄像头电源正常运行时，捕获的视频信号通过网线和开关传输到后台硬盘录像机进行预览和存储。根据监控系统的不同点，具体的连接方式也不同。具体连接图见下面第三步。

第一步:确定摄像头的安装位置和监控区域，通过摄像头支架将摄像头固定在建筑物或监控杆上。

第三步:前后端完成后，需要布线(如果前期做了规划或方案，这一步其实是优先的，尤其是在准备装修的环境下，需要预埋管线)。线路分为两部分:一、确认开关位置，通过网线将各摄像头连接到开关上，将网络硬盘录像机(NVR)与开关连接，以方便布线，美观安全。

其次，每个摄像机需要一个12V/1A或2A电源适配器来连接摄像机的电源线。视施工环境或成本要求，可换成开关电源(建议12V/10A开关电源不要带超过10个摄像头等等)，并提供单独的电源插头。如图所示:

如果摄像头采用POE供电，只需铺设一根网线，一个POE开关为摄像头供电。如图所示:

此外，根据监控系统中的点数，采用的连接方式也不同。

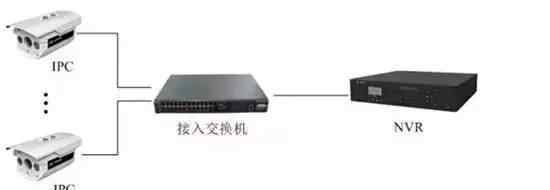

框架1:1-8分的小项目

1-8分的小规模项目，普通百兆交换机可以直接用来搭建网络环境。如果使用200万像素的IPC，码流按6Mbps计算，8个摄像头占用的带宽为8*6=48M，而100兆交换机实际利用率为50%-70%，即50-70M，完全可以满足8个IPC的传输要求。

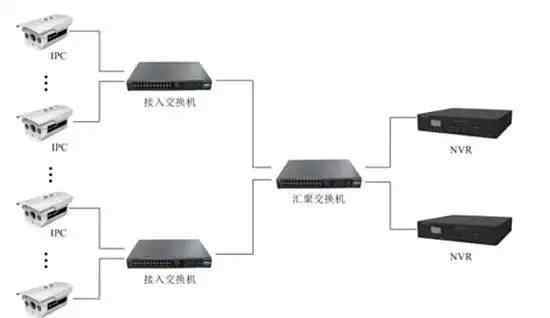

框架2: 9-50个中小型项目

对于9-50分的中小型项目，仅仅使用100兆交换机远远不够，需要一个性能更高的2层全千兆交换机作为汇聚，保证视频信息的顺利传输。

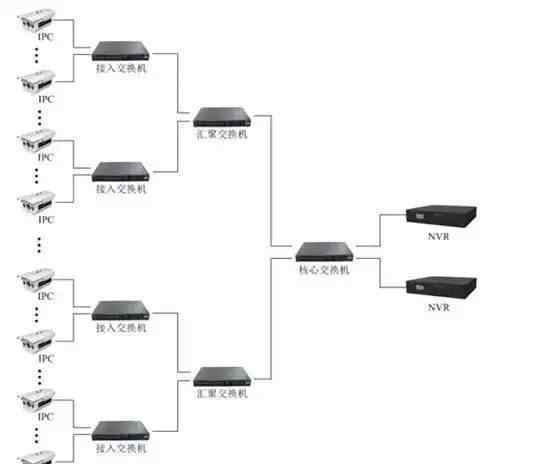

框架3:50分以上的大中型项目

50分以上的大中型项目，需要采用三层网络架构:接入层、汇聚层、核心层。

第四步:调试摄像头。安装完成并连接所有线路后，向摄像机供电。需要在网络硬盘录像机(NVR)上做相关的网络设置，添加和分发网络摄像头(不同厂家有不同的配置方式)。所有摄像头添加完毕后，就会看到图像，可以将摄像头角度和可调镜头调试到合适的效果。

薛哥建议道:

对于前端摄像头数量较少的情况，可以直接在硬盘录像机上添加摄像头，让摄像头自动分配IP地址。

对于大量摄像头的情况，必须先写好摄像头地址，然后安装调试。添加摄像头时，建议直接在网页上添加，不要直接在硬盘录像机上添加。

三、注意事项

网络硬盘录像机的相关设置，如录像、图像颜色等需要手动设置，可以根据所购设备的说明进行操作。这样的网络监控系统就完成了。

对于初学者，建议多做动手和操作，尤其是设备调试和系统试运行。只有理论和实践才能让你成长得更快！
