h型钢 一文带你看懂H型钢

H型钢是一种截面面积分布更优化、强度重量比更合理的经济截面高效截面,因其截面与英文字母“H”相同而得名。由于H型钢各部分呈直角布置,H型钢具有抗弯能力强、施工简单、节约成本、各方向结构重量轻的优点,得到了广泛的应用。

工字钢简介

H型钢分为热轧H型钢和焊接H型钢。热轧H型钢分为宽翼缘H型钢(HW)、中翼缘H型钢(HM)和窄翼缘H型钢(HN)。。

HW是h型钢的高度和翼缘宽度基本相等;主要用于钢筋混凝土框架结构中的钢芯柱,又称刚性钢柱;主要用于钢结构中的立柱

HM为H型钢高度与翼缘宽度之比,大致为1.33 ~ 1.75。主要用于钢结构:在动荷载作用下,在框架结构中用作钢框架柱和框架梁;例如设备平台

HN是H梁高度与翼缘宽度之比大于等于2,主要用于梁;工字钢的用途相当于HN型钢;

h型钢的主要材料有Q235B、SM490、SS400、Q345、Q345B等。

结构介绍

h型钢是一种新型的经济型建筑钢材。H型钢截面形状经济合理,力学性能良好。碾压时断面上各点均匀延伸,内应力小。与普通工字钢相比,它具有截面模量大、重量轻、节省金属的优点,可使建筑结构减少30-40%。由于支腿内外侧平行,支腿两端成直角,组装组合成组件,可节省焊接铆接工作量25%。常用于大型建筑(如厂房、高层建筑等)。),桥梁、船舶、起重运输机械、设备基础、支架、基桩等。,这需要大的承载能力和良好的横截面稳定性。

h型钢是在工字钢基础上优化发展起来的一种力学性能较好的经济型型钢。特别是,该节以英文字母“H”命名。其特点如下:

◆法兰宽,侧向刚度高。抗弯能力强,比工字钢高5%-10%左右。

◆法兰的两个表面相互平行,使得连接、加工和安装简单。

◆与焊接工字钢相比,具有成本低、精度高、残余应力小、不需要昂贵的焊接材料和焊缝检测等优点,节约钢结构制造成本30%左右。

◆在相同截面荷载下,热轧H型钢结构比传统钢结构重量减轻15%-20%。

◆热轧H型钢结构与混凝土结构相比,可增加6%的使用面积,同时结构自重可降低20%-30%,结构设计内力可降低。

◆H型钢可以加工成T型钢,蜂窝梁可以组合成各种截面形式,大大满足工程设计和生产的要求。

工字钢和工字钢的区别

01

工字钢,无论是普通的还是轻质的,截面尺寸都比较高且窄,所以截面的两个主套筒的惯性矩相差很大。因此,它只能直接用于在其腹板平面内弯曲的构件或由网格构件组成的构件。它不适用于轴向受压构件或在垂直于腹板的平面内弯曲的构件,这限制了它们的应用。

02

h型钢是一种高效、经济的切割型材(其他冷弯薄壁型钢、压型钢板等)。).由于合理的截面形状,它们可以使钢更有效,提高承载力。与普通工字钢不同的是,工字钢的法兰已经加宽,内外表面通常平行,便于用高强度螺栓与其他部件连接。其尺寸系列合理,型号齐全,便于设计和选择。

03

工字钢的翼缘等厚,有轧制截面和由三块焊接板组成的组合截面。工字钢都是轧制型材。由于生产工艺不好,法兰内缘有1: 10的坡度。H型钢的轧制与普通工字钢不同,普通工字钢只使用一套水平轧辊。由于其法兰较宽,无倾角(或倾角较小),需要同时增加一套立辊进行轧制,因此其轧制工艺和设备比普通轧机复杂。国内能生产的轧制H型钢最大高度为800mm,超过焊接组合截面。在我国热轧H型钢国家标准(GB/T11263-1998)中,H型钢分为窄翼缘、宽翼缘和钢桩三类,其代号分别为hz、hk、hu。窄翼缘工字钢适用于梁或压弯构件,宽翼缘工字钢和工字钢桩适用于轴心受压构件或压弯构件。与H型钢相比,W、ix、iy在同等重量的前提下不如H型钢。

型钢的特性分析

一个

结构强度高:与工字钢相比,截面模量大,同等承载条件下可节约金属10-15%。

2

灵活丰富的设计风格:在梁高相同的情况下,钢结构的开间可以比混凝土结构大50%,从而使建筑布局更加灵活。

结构重量轻:与混凝土结构重量相比,结构重量减轻,降低了结构设计内力,使建筑结构地基处理要求低,施工简单,成本低。

结构稳定性高:以热轧H型钢为主的钢结构结构科学合理,塑性和柔性好,结构稳定性高,适用于振动和冲击荷载大、抗自然灾害能力强的建筑结构,尤其适用于一些地震多发区的建筑结构。据统计,在全球7级以上破坏性地震灾害中,以H型钢为主的钢结构受灾最少。

增加结构的有效面积:与混凝土结构相比,钢结构柱的截面面积较小,根据不同的建筑类型,可以增加建筑的有效面积4-6%。

省工省料:与焊接工字钢相比,可明显节省人工和材料,降低原材料、能源和劳动力的消耗,残余应力低,外观和表面质量好。

易于加工:易于结构连接和安装,易于拆卸和重复使用。

环保:H型钢的使用可以有效保护环境,表现在三个方面:一是与混凝土相比,可以采用干法施工,产生的噪音小,粉尘少;二是由于自重减小,基础施工取土量小,对土地资源的破坏小。此外,混凝土用量大大减少,岩石开挖量减少,有利于生态环境保护;第三,建筑结构使用年限届满,结构拆除后,产生的固体废弃物量少,废钢资源回收价值高。

工业化生产程度高:以热轧H型钢为主的钢结构工业化生产程度高,便于机械制造和集约化生产,精度高,安装方便,质量容易保证,可建成真正的住宅、桥梁、工业厂房等。钢结构的发展创造并带动了数百个新产业的发展。

10

项目建设速度快:占地面积小,受气候条件影响小,适合全天候建设。热轧工字钢钢结构的施工速度约为混凝土结构的2-3倍,资金周转率提高一倍,降低财务成本,节约投资。

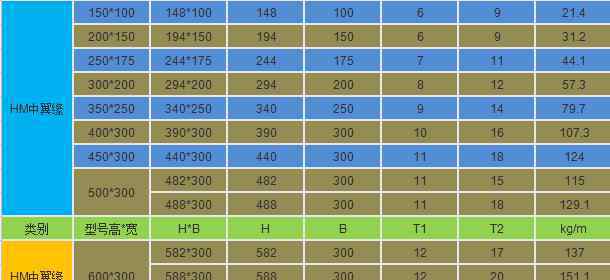

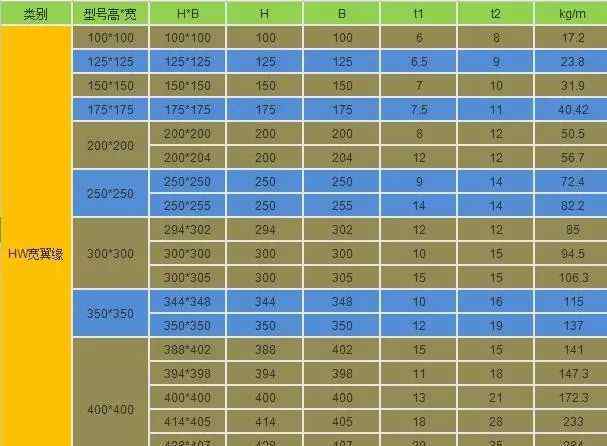

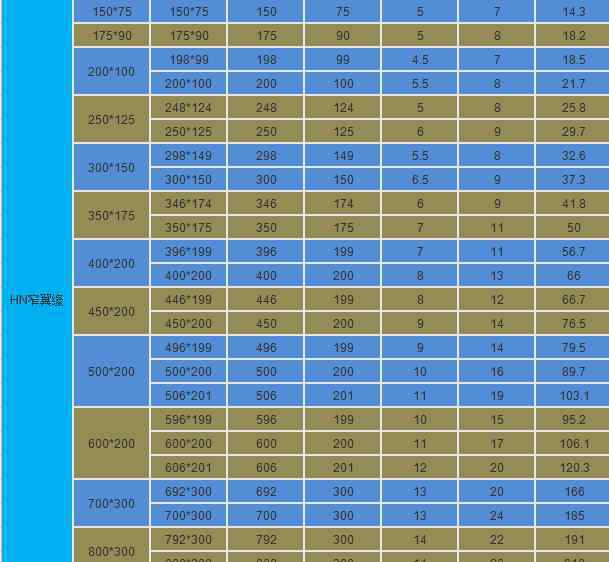

h形梁规格表
