脉冲编码发生器是一种典型的数字波形和数字信号发生的信号发生仪器,可以产生信号:
按要求的脉冲信号高速时钟信号方波灵活的串行或并行位码型和数据流脉冲编码信号的参数定义
脉冲模式发生器提供对所有脉冲参数的完全控制,如时序、电平和边沿,如下图所示。它可以用来设置连续或触发脉冲流,并具有灵活性,以适应最具挑战性的应用。所有参数都可以根据具体应用的需要进行调整。与任意波形发生器不同,规定的最大频率不是采样率,而是矩形波输出的最高频率。

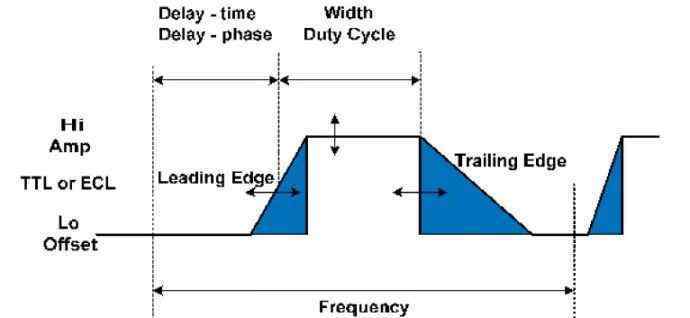

图1脉冲参数的定义
模式数据和PRBS
脉冲模式发生器不仅可以产生如上所述的简单脉冲、脉冲串和连续脉冲流。它的代码模式能力也能产生数据信号。这种多功能性是数字设备测试应用的关键,例如合规性测试。
编码模式可以实现与传统脉冲产生模式相同的信号输出完全控制。它允许产生无限的数据信号,包括标准的非归零(NRZ)信号或具有可编程脉冲宽度和时钟信号附加延迟的数据突发。
除了用户定义的数据信号,它还可以生成标准伪随机二进制序列(PRBS)。能够建立用户定义的位模式、标准符合性数据和PRBS,使脉冲模式发生器成为以下应用的理想信号源:

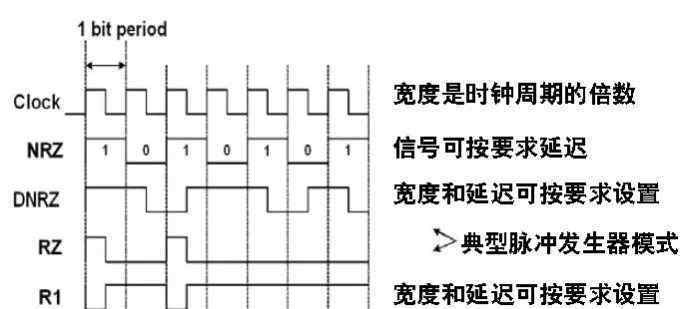

受激励的眼图测量串扰测量一致性测试抖动测试信号完整性测量接收器灵敏度测试图2代码类型/数据/PRBS的信号参数
脉冲模式发生器提供所有用于生成数字总线设备测试所需数据包的工具:集成模式编辑器、基于PC的图形增强数据和模式管理软件、分段周期特性和硬件生成PRBS。
因此,工程师可以快速了解他们的数字总线设备,包括用于以下总线的设备:
USB 2.0Serial ATAPCI ExpressFirewire 和其它这些工具可用于轻松执行所有测量,从物理层特性、信号完整性和抖动测量到全面的标准一致性测试。
脉冲图形发生器的抖动产生能力

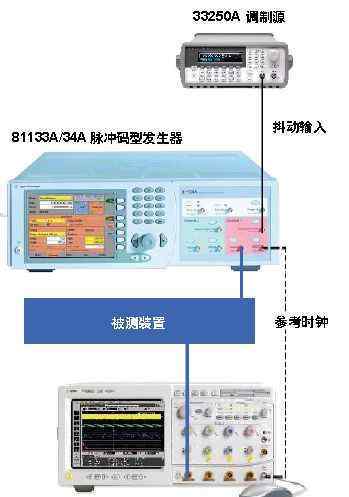

抖动插入能力可用于抖动容限测试。81133A和81134A的目标应用包括物理层特性、信号完整性和抖动测试。81134A也是PCI Express和串行ATA一致性测试的推荐解决方案。注入法:利用延时控制输入和外部调制源,通过修改抖动的大小和形状进行加压或应力测试。

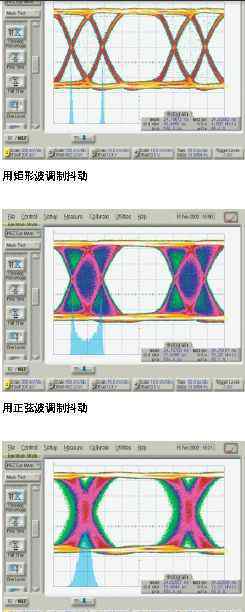

图3抖动注入方法和结果
脉冲编码发生器的电路结构

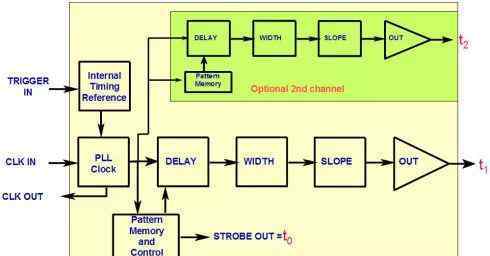

脉冲编码发生器的电路结构原理如下图所示,包括时钟产生部分、存储器和逻辑部分、信号整形控制部分。
图4脉冲编码发生器的电路结构原理
