投入式变送器 投入式液位变送器安装图解

当输入液位变送器应安装在静态深井或池中时，通常将内径约为φφ45mm(在不同高度开几个小孔，以便水顺利进入管道)的钢管固定在水中，然后将输入液位变送器放入钢管中使用。变送器安装方向垂直，输入安装位置应远离液体进出口和搅拌器。当振动较大时，可将钢丝缠绕在输入液位变送器上，钢丝可用于减震，以避免电缆断裂。测量流动或搅拌液体的液位时，通常在水中固定一根内径约为φφ45mm的钢管(在液体流动方向的相对侧不同高度处打几个小孔，使水能够顺利进入管道)，然后将输入的液位变送器放入钢管中使用。

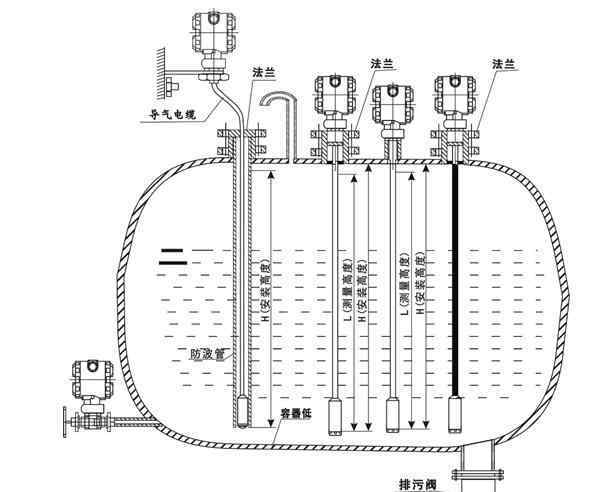

集成输入液位变送器安装图

在敞口容器中测量静态液位时，将输入液位传感器直接放入容器底部，用尼龙带或三脚可调安装支架将电缆(接线盒)固定在容器开口处。在测量流动液体中的液位时，由于介质波动较大，可以在液体中插入一根45mm的钢管，在水流方向相反侧的不同高度的管壁上开几个小孔，使液体流入管道。另一种方法是在液体底部安装阻尼装置，过滤沉积物，消除动压和波浪对测量的影响。

今天就到这里。如果你想了解更多关于压力变送器的信息，你可以在华恒仪表官网点击咨询http://www.huahengyibiao.com/。
