在线振动监测系统 无线振动监测系统简介

一.概述

该无线振动监测系统使用简单方便，稳定可靠，大大节省了旋转设备振动监测中重复设置有线数据采集设备所消耗的人力物力。广泛应用于工业现场振动加速度和速度数据采集以及工业旋转设备振动在线监测。

无线振动监测系统由振动传感器、无线振动发射器、无线接收模块、数据转换器、数据服务器等组成。无线振动变送器采集振动传感器(加速度传感器或振动速度传感器)的信号，采集的数据由无线变送器处理，通过WIFI网络传输到下一级数据采集/处理装置。下一级数据采集或处理有两种模式。根据不同的工业领域或不同的使用要求，可以同时采用一种或两种方式:

首先，无线接收模块接收来自无线发射器的信号，然后将其转换成数据采集装置(DCS/PLC等)可以接收的标准电流4-20mA信号。)供后续系统使用。

其次，无线接收模块接收来自无线发射机的信号，并将其直接存储在服务器中。服务器接入网络，现场工程师可以通过手机、电脑等便携式或更直接的人机界面访问旋转设备的振动数据。

具体现场连接示意图(实际现场连接可根据具体工业现场要求更改)，如下:

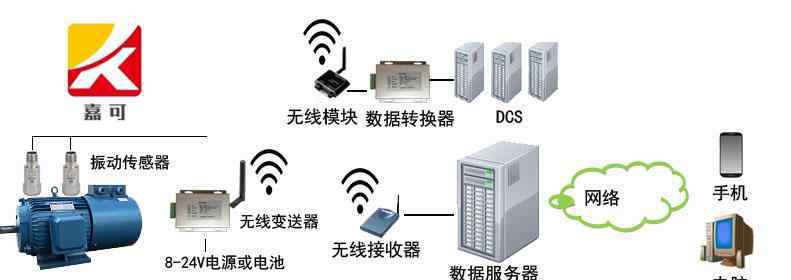

系统框架图系统框架图

1.无线振动发射器

(1)无线振动发射器采集通用振动传感器的信号，并将振动数据传输给无线接收模块。

(2)电源电压:8-24V或电池电源

(3)可在订购前访问并确认加速度计、速度传感器或集成传感器；

(4)每个无线振动发射器最多可连接两个振动传感器；

(5)可以设置数据上传间隔；

(6)量程可配置；

(7)工作温度:-40℃……+85℃

(8)传输方式:WIFI协议，也可以根据实际情况选择；

2.数据变换器

数据转换器通过无线模块接收现场传输数据，将接收到的数据转换为电流信号，并接入集散控制系统。

将数据转换成4-20mA信号；

每个转换器可以输出4路4-20mA信号(即可以采集4个振动测点的信号)

不会)，比如现场采集的四点以上的多个数据转换器，通过RS485级联；

电源电压:+24V(+/-10%)。

Wifi模式，可从多种无线模式中选择，搭配无线振动发射器；

3.无线传输

一般情况下，传感器会每隔一分钟采集并处理数据，每隔15分钟发送一次数据，每隔一小时发送一组振动波形数据。当发现异常时，数据传输次数会增加，15分钟的间隔可以缩短到5分钟、1分钟甚至几秒钟。

4.数据监控

无线振动发射器可以上传传感器的原始振动信号，经无线接收器处理后上传到服务器。

振动数据传输到数据服务器后，可以在装有专用监控软件的电脑上查看，也可以通过定制在装有监控软件APP的手机上查看。

振动数据库可以向客户开放，以进行二次开发并访问他们现有的监控系统。

三、应用环境和领域

主要用于监测风机、泵等大型旋转设备的振动状态；适用于石油、化工、电力等行业的工业领域。

适用环境:

1.监控环境很难进入，布线也不方便

2.传统的在线监测系统难以安装或安装成本高
