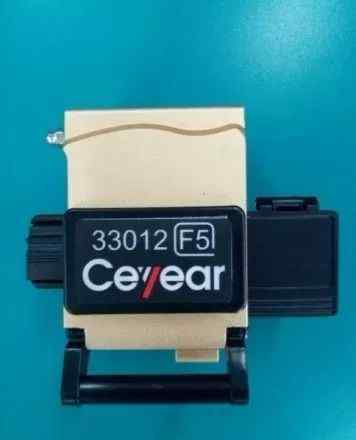

图1 33012F系列光纤切割机
光纤切割机的使用环境相对恶劣,正确的操作和维护对保证切割机的使用寿命和光纤切割质量具有重要意义。中国电工仪器股份有限公司生产的33012F系列光纤切割机结构紧凑,操作简单,可切割单模和多模、色散和非零色散单芯应时光纤,广泛应用于光纤通信建设。
以33012F系列光学切割刀为例,阐述了光纤切割刀使用中的一些常见问题,希望能提高切割刀的切割质量和使用寿命,同时提高通信施工人员的工作效率。
1.切割刀的主要结构
33012F系列光纤切割机主要由底座、刀片、压杆、上压板、下压板、小压板、光纤接收盒等部分组成,如图所示:

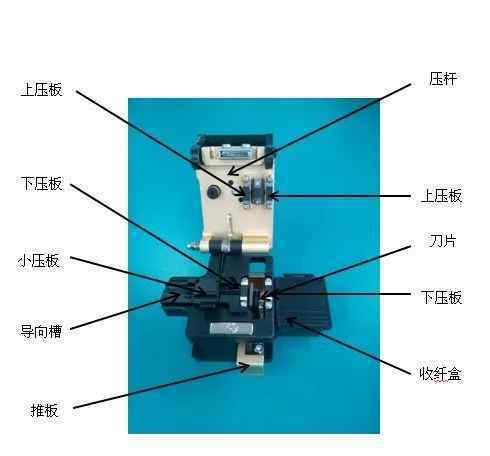

图2切割刀的主要结构
刀片调整和更换中涉及的螺钉分布如图所示:
图3螺杆分布
2.光纤的开发与切割
以下是裸光纤的开发和切割过程的详细描述,附图片和文字:
1)打开压杆和小压板,将带刀片的滑块推向前侧。
2)剥去约30毫米长的光纤涂层,用棉球蘸无水酒精擦拭裸露的光纤。
3)将光纤涂层的边缘与切割刀刻度尺上合适的刻度尺(10-20毫米)对准后,
4)用左手将光纤放入光纤导槽,要求裸光纤在橡胶垫上平直放置。
5)关闭小压板和压杆,用刀片推动滑块,使刀片划伤光纤下表面。
并向另一侧自由滑动,切断光纤,注意不要用力过大。
6)左手握住切割刀,右手打开压杆。
7)左手握住光纤,右手打开小压板,小心取出端面已切好的光纤。
注意:清洁的光纤端面不应接触其他物体。

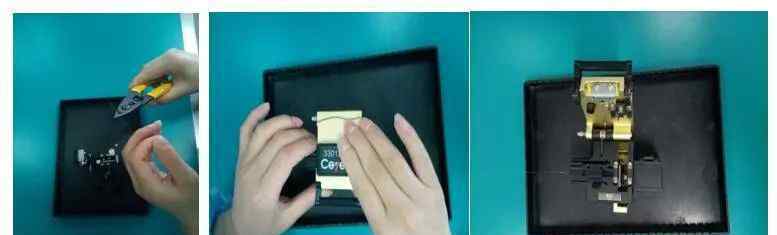

图4光纤切割过程
3、光纤切割质量判断
光纤切割质量对光纤熔接损耗有重要影响。33012F系列光纤切刀的端面切割角度应不大于0.7°,光纤切割端面应平整、无毛刺、无纤芯缺陷。

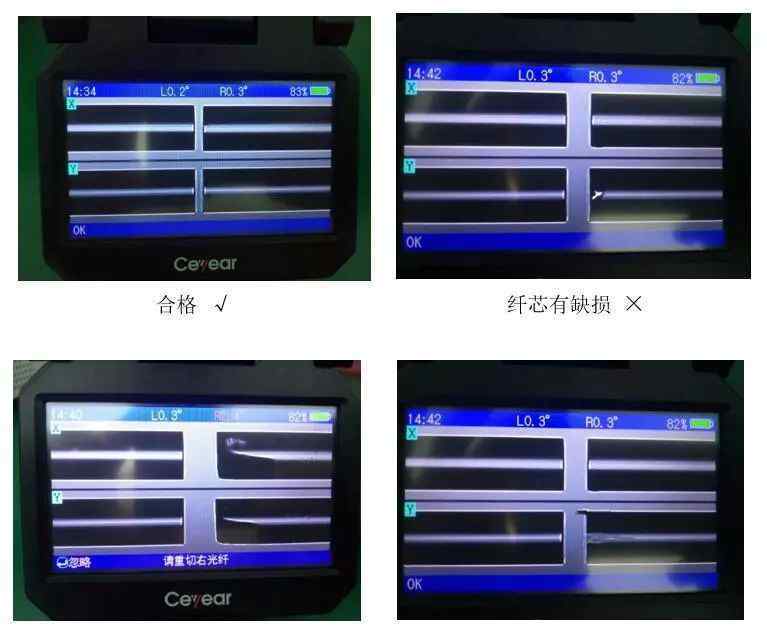

图5光纤端面切割质量
4.叶片的调整和更换
在光纤切割过程中,如果光纤切割质量变差,光纤被连续切割,
需要及时调整刀片的高度或位置。如果发现刀片磨损严重,请更换刀片。
A.铲刀的高度调节:
1)取下纤维收集盒
2)松开两个刀片固定螺钉
3)松开刀片高度固定螺钉
4)调节高度调节螺钉(顺时针方向增加,1刻度约为10μm)
5)拧紧叶片高度固定螺钉
6)拧紧两个刀片固定螺钉,注意不要过度拧紧刀片固定螺钉
b、叶片角度调整:
1)取下纤维收集盒
2)松开锁定螺钉
3)将刀片旋转到下一个数字位置
4)拧紧锁定螺钉,注意不要过度拧紧锁定螺钉
5)安装纤维收集箱
c、更换刀片:
1)取下纤维收集盒
2)松开锁紧螺钉,取出锁紧螺钉和垫圈
3)用镊子小心夹住刀片的两侧,轻轻提起并取出刀片
4)更换新刀片(请选择41个特殊刀片)
5)安装垫片,拧紧锁紧螺钉。小心不要过度拧紧锁定螺钉
6)安装纤维收集箱
5.清洁和维护
由于光纤切割刀是一种精密仪器,其使用环境相对恶劣,因此正确清洁和维护尤为重要。当发现切割刀切割质量差或光纤不易切割时,很大一部分原因是灰尘或杂物落入切割刀刀片、上下压板、导向槽等。,所以需要经常清洗保养。具体步骤如下:
1)用无水乙醇(无其他有机溶剂)蘸取棉签,沿一个方向擦拭上下压板。
2)用棉签蘸取无水酒精,向一个方向旋转擦拭刀片。
3)用棉签蘸上无水酒精,清洁并擦拭导槽。

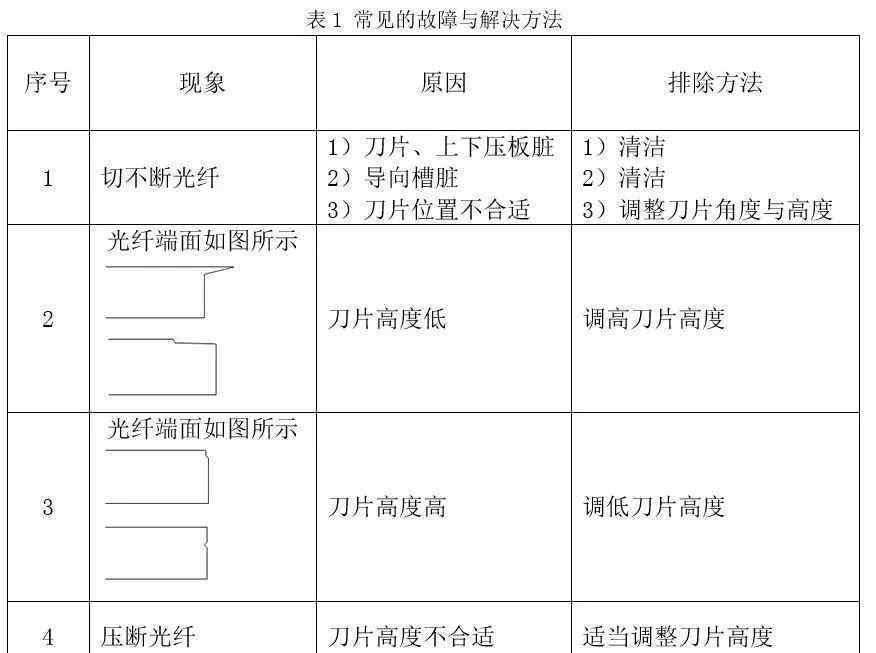

6.常见故障及解决方法
7.预防措施
1)使用和清洁时注意保护刀片,不要用硬物接触刀片。
2)刀刃锋利,请勿用手触摸。
3)小心轻放,注意保护。
