OpenStack Shaker 网络测试工具介绍

简介

Shaker项目是Mirantis发起，OpenStack社区上用于性能测试的项目。通过模拟不同的网络场景，通过heat的模板，创建虚拟机，并且在虚拟机里运行iperf，iperf3, netperf等工具来对网络进行自动化性能测试，并且把测试的结果用网页形式输出。

架构

Shaker使用Heat启动各种场景下的虚机，启动成对的虚机（master/slave）；

虚机中的“shaker-agent”通过SOCKET连接加入到shaker；

Shaker告知agent需要测试的项目以及相关节点信息（如IP）；

虚机使用“iperf、netperf”工具进行发包测试；

虚机测试完毕向shaker上报测试结果数据。

Shaker和agent之间的通讯示图：

测试场景

Shaker现支持计算节点内，计算节点间，跨AZ节点间，所有计算节点间两两配对部署测试，支持L2，L3_east_west，L3_north_south等网络场景测试。

场景yaml文件部署参数

Pair：实例按对分组，一个流量源，一个消费

Single room：每计算节点1个实例

Double room ：每计算节点2个实例

Density：每计算节点N对实例

Compute_nodes：N 使用计算节点数目，默认所有节点

Zones：[Z1,Z2]交叉测试AZ 配置

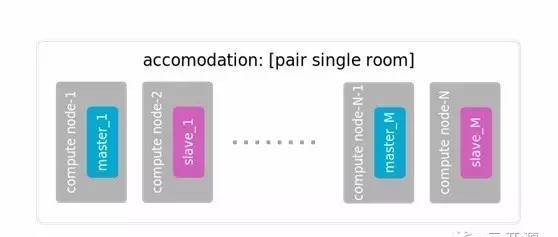

Single room 部署示意图

Double_ room 部署示意图

测试拓扑

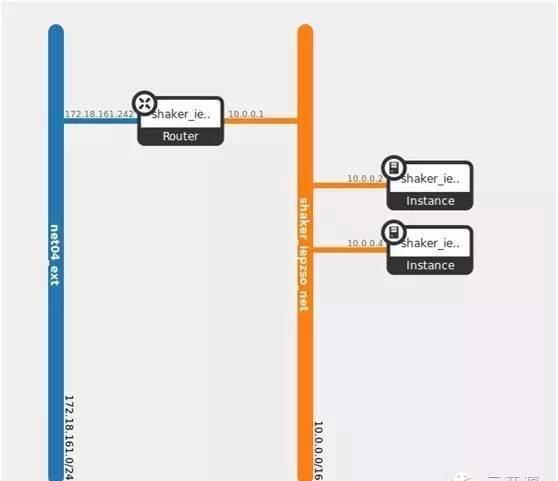

L2 测试拓扑

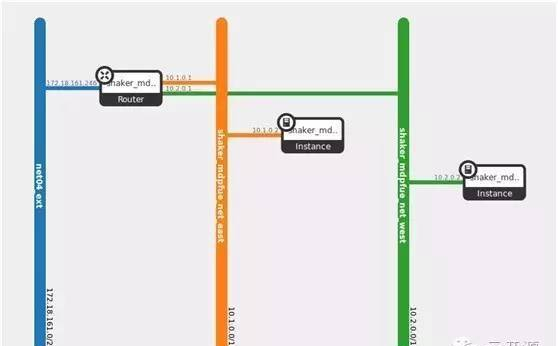

L3_east_west 测试拓扑

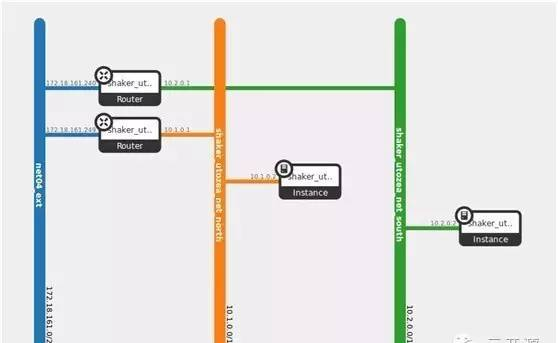

L3_north_south 测试拓扑

运行环境

Shaker驻留主机能与被测云控制节点、虚机浮动IP通讯即可接入测试。

需要名为shaker-image的镜像（shaker带镜像制作，可以把制作好的镜像保存下来用）

需要名为shaker-flavor的flavor（Memory：512M；Disk：4G ；Core：1 ）

Shaker在内网安装携带接入测试不方便，可将其做成docker方便使用及自动化。

安装执行过程

$ pip install pyshaker

$ . openrc

$ shaker-image-builder

$ shaker --output output.json --verbose --server-endpoint 192.168.1.44:4000 --scenario openstack/full_l2

--output 测试结果输出文件

--server-endpoint 这个IP地址和端口，是运行Shaker命令的本机的IP地址和端口，

端口随意，不冲突即可，虚机中的“shaker-agent”会连接到这个

Socket上，跟Shaker通讯

- -scenario Shaker 项目提供多种场景的测试模板，例如 openstack/perf_l2等

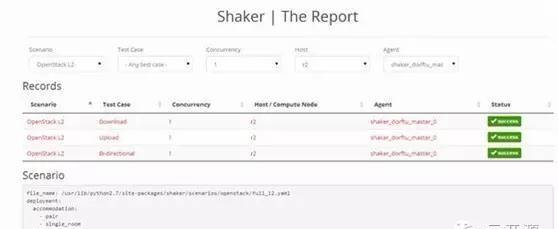

生成HTML测试报告

shaker-report --input output.json --report a.html

参考：http://pyshaker.readthedocs.io/en/latest/

作者简介：张强，软件测试工程师，目前从事虚拟化相关测试工作。
