锅炉单色石英管水位计 石英管液位计在高压加热器液位测量改造方案的应用

传统上，玻璃板液位计用于测量工作现场的热水，但玻璃板液位计存在透光差、观察区域盲区、易泄漏等缺点。如何克服这些缺陷，提高高压加热器水镜的可靠性和安全性，有没有更好的升级方案？

本文介绍的应时玻璃管液位计属于这种安全性和功能性较强的玻璃板液位计。UGD系列单色应时玻璃管液位计是集玻璃管液位计、彩色石英管液位计、板式液位计和锅炉水位计于一体的新型液位计。(克服了原有玻璃管液位计怕破损、不稳定、不安全、耐压、显示不清、使用温度低等弱点)。在一定程度上可以替代高温玻璃板液位计、高压小比重磁翻转柱液位计和无盲区液位计。并且价格低于同样特性的液位计，成为当前市场的热点。

一.概述

广州珠江啤酒集团有限公司热电厂有两台南京汽轮机厂生产的C 12-50，5亚高压抽汽式汽轮机，每台汽轮机配有两台JG-100-ⅳ型高压加热器。高压加热器(以下简称高加)是火电厂给水再生系统的重要设备，其作用是利用汽轮机一次或二次抽汽加热输送给锅炉的脱盐水，以提高机组热效率。高压加热器的正常运行是通过监测其水位来判断的，因此高压加热器水位计的可靠性非常重要。火力发电厂的所有四个高压加热器都通过玻璃板液位计观察水位(见图1)。每套液位计由36套螺柱组成，螺柱连接紧固6块压板、6块规格为280mm×34mm×17mm的玻璃板和1个底座。该液位计自投入使用以来，使用效果并不理想，主要存在以下缺陷:

(1)液位计的玻璃透光率差，难以观察水位。

(2)液位计观察窗有观察盲区。当高水位处于上下压板的对接区域时，视线受阻，无法观察水位。

(3)易泄漏，维护不方便。由于玻璃板液位计密封性能差，使用几个月后会有泄漏点。无论哪个部位泄漏，都应拆除整套液位计，更换所有玻璃板和密封垫。安装时，从中间拧紧螺母，对角错开，用力均匀。每次拧紧螺母的扭矩不要太大，螺钉也不要拧紧太紧。这些维护程序繁琐，导致维护时间长，维护成本高，影响了高加的持续正常运行。

二、改造措施

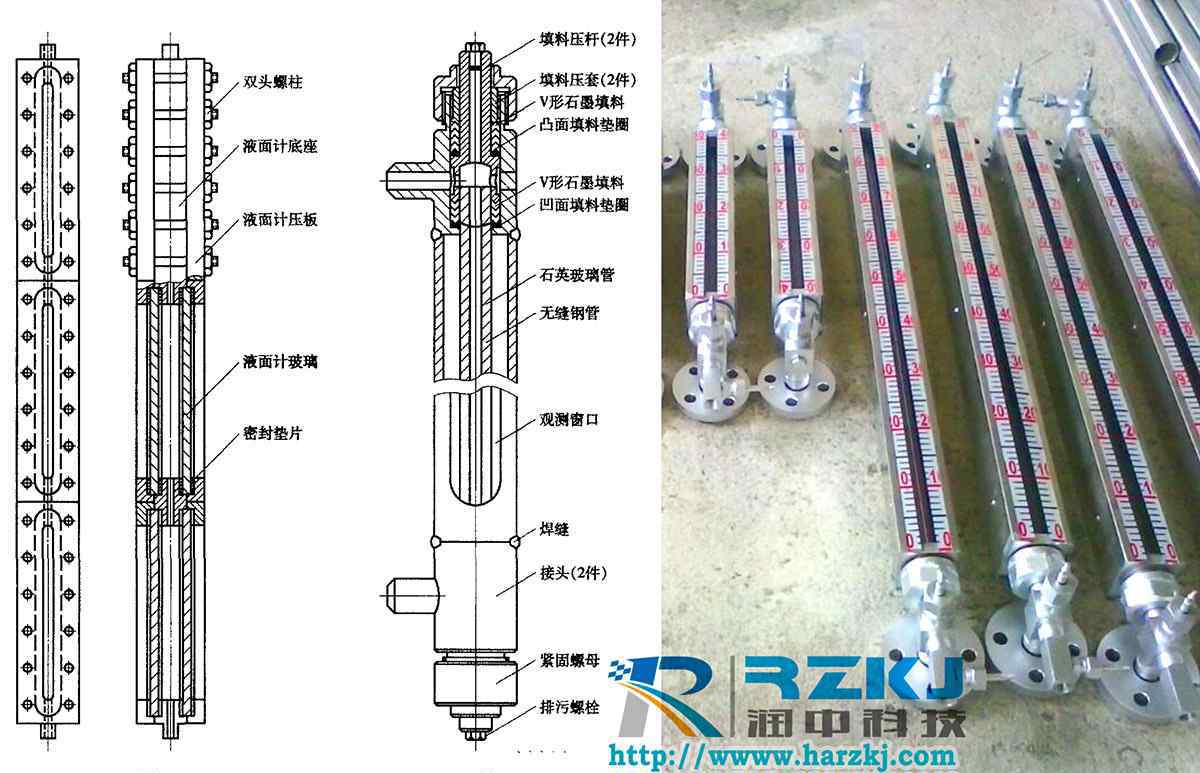

针对上述玻璃液位计的缺陷，对液位计的结构进行了重新设计，用规格为West φ24mm×φ8mm×φ875mm的应时玻璃管液位计代替了液位计原有的玻璃板，将玻璃液位计改造为应时玻璃液位计(图2)。制作液位计时，将无缝钢管与上下接头按测量尺寸焊接，依次安装凹形填料垫圈、V形石墨填料、应时玻璃管、填料压杆、凸形填料垫圈、V形石墨填料和填料压套。最后，适当拧紧螺母，完成组装。改进型液位计具有以下优点:

(1)透光好，观察窗无盲区。

(2)结构简单，维护方便。更换填料或应时玻璃管时，只需松开一侧的紧固螺母，然后依次拆下零件。清洁应时玻璃管时，只需拆下排污螺栓。

(3)原理简单，密封效果好，使用寿命长。自2005年12月改造完成并投入使用以来，应时的玻璃管液位计一次也没有泄漏，效果非常理想
