innet 覆铜高级连接方式，你都会了吗？

如果过孔完全连接，焊盘通过热焊盘连接；顶层GND网络全连接，其他层热垫的连接线宽度为0.3 mm，AD PCB环境下，设计>:规则>；平面>多边形连接样式，单击多边形连接样式，右键单击新建规则，单击新建规则，选择规则，并更改名称框中的内容以修改规则的名称。默认值是多边形连接_1，但现在我们将其修改为GND-维亚。“第一个对象匹配的选项”是“高级”(查询)、“完全查询”(大写是可选的)、“连接样式”是“直接连接”，以及其他默认设置。单击下面的优先级，将GND-维亚规则的优先级设置为最高(1为最高，2次...)如下图所示:

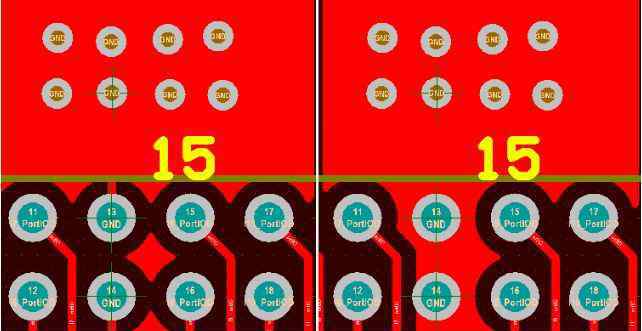

回到PCB设计环境，进行铜包层，铜包层网络选择GND。镀铜后，与GND网络的通路(通孔)将完全镀铜连接，而不是默认的释放连接模式(热垫模式)。由于规则是完全覆铜过孔，焊盘的覆铜是一种热焊盘模式连接模式，如下图所示(左)。

如果孔和焊盘要用热焊盘，把Full Query改成IsVia或Is焊盘，更新刚才的覆铜板，接地焊盘都连接好了。如上图(右)所示，全查询也可以是Is pad，innert ('gnd ')。Innet ('gnd ')和on layer ('to player ')、incomponent ('u1 ')、incomponent ('u1 ')或incomponent ('U2 ')或incomponent ('u3 ')、in netclass ('power ')等...

1.INNET ('GND ')为名为GND的网络进行覆铜连接，覆铜连接规则采用INNET ('GND ')覆铜连接规则。注意:INNET ('X ')，X是PCB中的网络名称，Connect Style可以是全连接或热垫或无连接模式；热垫模式也可以设置2、4连接，45度、90度、连接线宽，以下类似；

2.innet ('GND ')和on layer ('TopLayer ')，对位于TopLayer的GND网络应用覆盖连接规则，on layer)' x ')，其中x为图层名称，图层名称修改部门通过desiqn:图层堆栈管理器，双击要修改的图层名称。

3.在“U1”中，这种铜包线连接规则适用于组件U1的铜包线。U1上有个X网，覆盖七宝勺的网也是X，有效果。例如，Ul上有一个连接到GND风的引脚，而GND被选作覆铜网络。只有这样，规则的改变才能有效；否则就没有这样的规则，和不建立规则有同样的效果；

4.在部件(' U1 ')中或在部件(' U2 ')中或在部件(' U3 ')中对于部件Ul、U2、U3和U3，采用相同的连接规，即U1、U2、U3和U3大多采用改进的铜连接规，关系为OR，而不是AND；

在类('电源')中，覆盖电源网络的{nom-type rule，design >:class创建一个常规的l]类。类有很多种，比如网络类、组件类、层类等。

网络类指向PCB中的网络名称，层指向PCB中的元器件(焊接位置)，层类指向CB中的层；例如:innetclas，(' power ')，在网络类“network class”下新建一个规则，也是通过右键添加的，并将其名称改为Power。选择该州的封闭类规则，将左边的网络添加到右边，例如添加GND和VCCINT。

这样，VCC3.3，VCC1。2、VCCA、GNDA等。不需要单独建立GNC、VCCINT、VCC3.3、VCC1.2、VCCA、GNDA的镀铜连接规则，只需要建立一个网络镀铜连接规则，镀铜时镀铜网络可以连接到相应的网络；

注意:以上所有规则都应该设置相应的优先级，并创建新的规则。新规则优先级设置为高，默认规则优先级最低，其他优先级视实际安排而定。为所有选项选择him对象% ilchea advanced(查询)的位置，并在fuii query中输入相应的it命令。对于由阶段r选取的类，连接innet ('gno ')和on层(' to player ')-顶级dibukui的覆铜连接模式。您可以选择第一个匹配的对象-网络和层，并在里面的下拉框中选择相应的网络和层。在全查询框中，软件会填写数据，然后应用确定返回到PCB(全查询框中的语法错误，软件会提示错误，但填写一个不存在的图层或网络不会)，然后在PCB上敷铜，选择对应的覆铜网络。默认情况下，镀铜间距为10密耳。如果需要特殊间距，请修改间距规则。
