医用口罩图片 图文详解医用口罩制作和消毒流程，附口罩选用指南

国家发改委2月5日统计，截至2月3日，22个重点省份口罩产量已达1480万只，较前一天增长3.1%，其中N95口罩达到11.6万只，较前一个月增长48%，其他医用口罩998万只，较前一个月增长36%，普通口罩471万只，呈持续上升趋势。在和大家分享这个好消息的同时，Process Jun也给大家带来了医用口罩生产的详细说明，还附上了口罩选型指南，以及国内PP企业复工和医疗卫生物资调度，干货满满！文章较长，建议收藏后阅读~

◆至少三层

如果把面膜剪下来，可以看到至少有三层无纺布。这一层有生产规定，至少三层。

我们看市面上已经曝光的劣质口罩，只用一层无纺布，这是无良厂家严重偷工减料...

◆什么叫“无纺布”

“无纺布”(也叫“无纺布”)是以生产工艺命名的，这种面料是不织的。我们经常穿的各种衣服，如棉、麻、丝等，总是在机器上用一点点横向的纬和纵向的经编织成型。

“无纺布”是一种类似于我们毛毡的针扎方法。不用织造，而是用N针不断地刷戳钩，使棉结构纠结固化在一起，再加工成这样一层平整的织物。这也不是什么珍贵的材料。爷爷奶奶去参加一些老年人健康活动时得到的“绿色袋子”大多是由“无纺布”制成的。

医用口罩的中间过滤层应采用熔喷布，即将PP(聚丙烯纤维)等切片颗粒加热熔化，极细的蚕丝在压力下从小孔中喷出，喷到网帘上，输送到加热的辊筒上热压成型成布。内层和外层一般采用纺粘布，布的成型工艺相似，亲水和疏水功能不同。

内层和外层也可以改变。外层内衬针布，提高厚度和硬度，但只能阻挡水滴，不能阻挡病毒；内层改为较软的ES热轧布，提高舒适度。

那为什么这么多天口罩都供不应求？因为市场关系是供不应求...作为一次性消费品，全国十几亿人每天都想拥有几个人，而需求一下子就爆炸了，再加上原材料供应紧张，制造国急着复工，没日没夜地工作，一时供应不上。...

◆合并三层

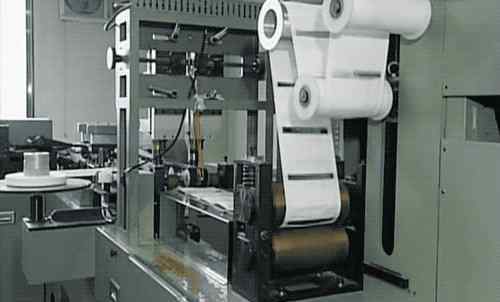

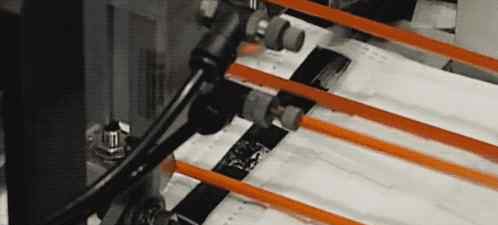

这三层无纺布原料通过如下所示的生产机器层压在一起。

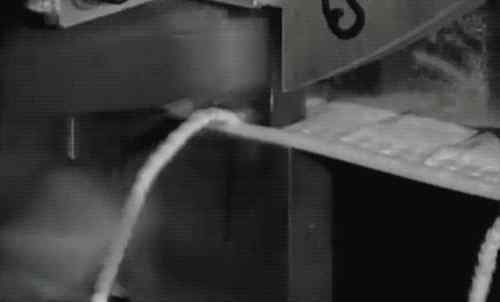

你注意到这台机器左上角的这个小喇叭了吗？有一根绳子穿过喇叭口送进去。

◆缝入鼻夹

这取决于口罩的第二种结构:口罩上部的可弯曲的金属丝。戴的时候要捏住鼻夹，固定在鼻梁上，这样戴口罩会比较紧。否则没有这个结构，我塌鼻子漏气更严重，密封不严密，影响防护效果...

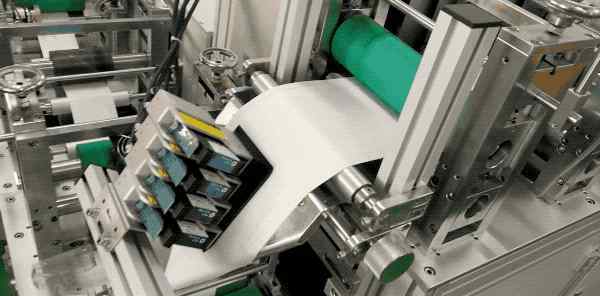

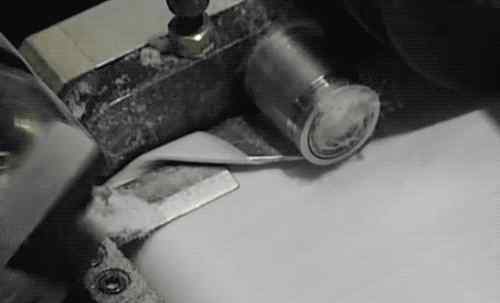

看一个特写，就是沿着无纺布的一面匹配输送金属丝，然后把下图的结构卷曲，再在背面缝合。

◆层压零件

口罩的主要部分是下图所示的叠层结构。拉开的时候完全盖住了口鼻，不怕脸大。

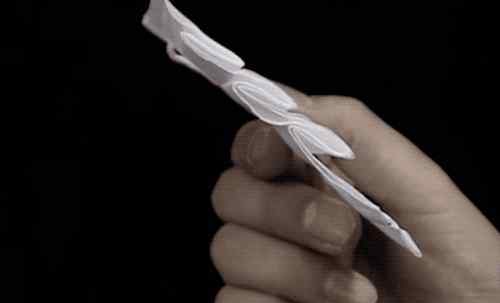

这种层压结构的横截面很长，需要一个机器折叠连杆。

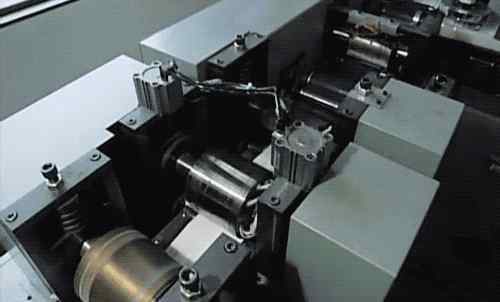

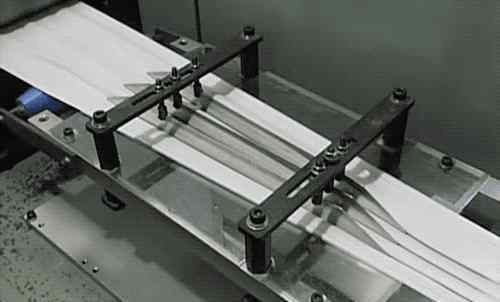

是如下图所示的机械设计。有三个可调斜面，并设置小斜角，使大的无纺布从左到右逐渐变窄，汇聚成“折叠结构”。

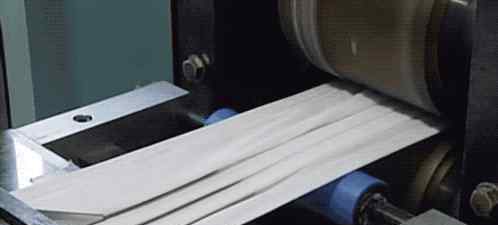

然后是压片步骤，将掩模表面压平。

◆切割环节

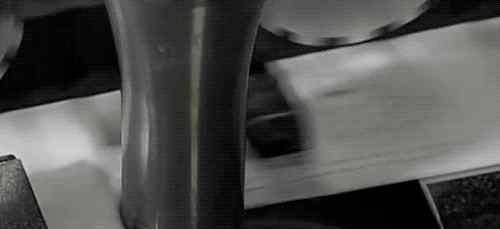

口罩的单刃切割和缝合大多是自动和手动操作的。但不同的口罩制造略有差异，有的是缝合，有的是热压直接胶合，细节比较小。

出来的是单面膜体。还没完。前面还有好几步。

◆边缘修补和压制

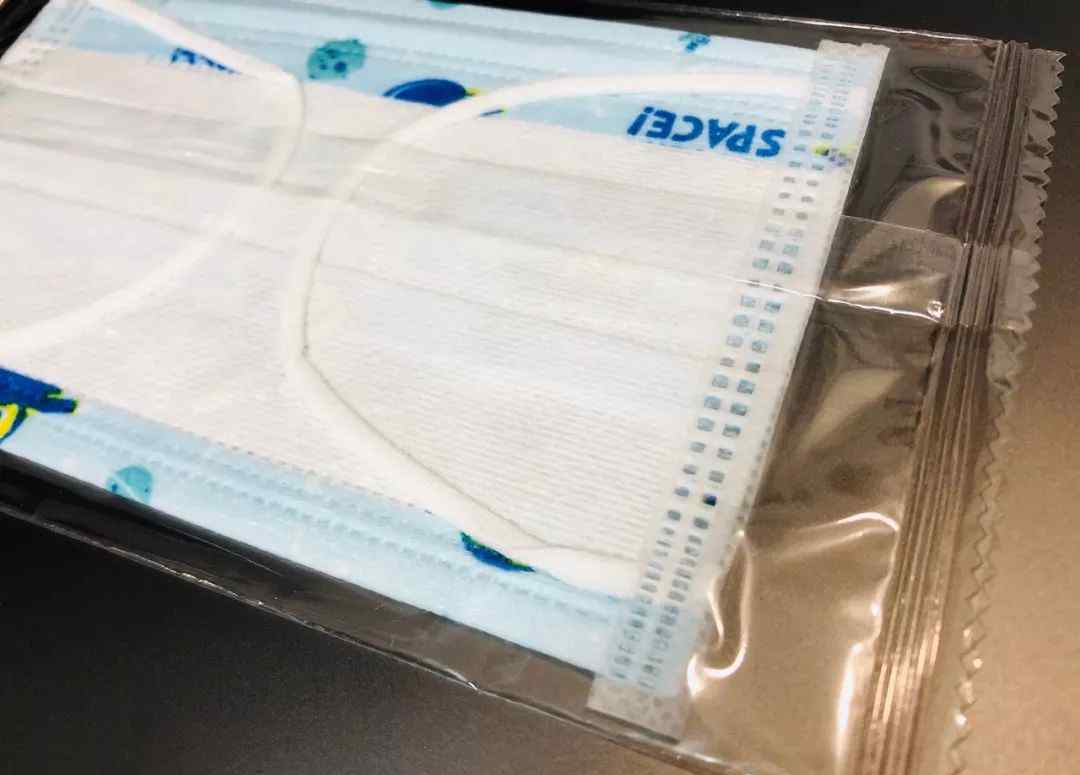

下图是我买的面膜。注意口罩的边缘。每个口罩都有无纺布加固压耳挂绳，以免拉断。

左右两卷无纺布正等着加固口罩边缘。

一面包好后，立即将粘合剂展平。

这时，之前被切掉的口罩又重新连上了。这真是自古以来多愁善感空余恨，而这种无止境的悲伤却永远持续下去...

因此，有必要对边缘进行切割和加固，并进行彻底的断裂...

◆热压固定挂耳绳

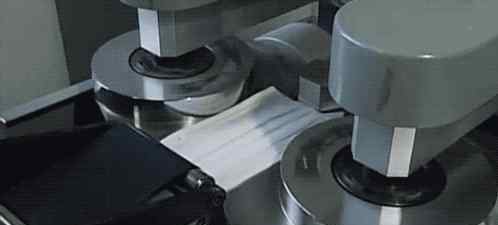

口罩边缘需要粘合剂。如下图所示，这里的机械爪送出挂耳绳，在另一侧的底部热压粘合剂，将挂耳绳固定在口罩上，就完成了平板口罩。

当然，我们的“人工质检”稍后会被邀请。在最近的口罩厂新闻中，我们经常看到员工去拉耳绳测试或整理口罩。有些可爱的人担心不孕不育问题。放心吧，他们得送去消毒杀菌~

◆打开口罩

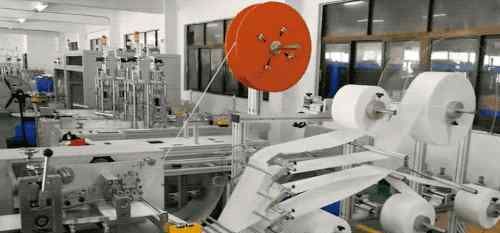

消毒之前，我们先来看看一款开放式口罩的制作，常用于防雾口罩或者防护规格较高的，比如带呼吸阀的那种。下图的喂食很清晰。右边五卷无纺布表示有五层结构，橘色转盘在鼻夹处填充金属丝。

开放式口罩的主要结构如下图所示。整块平布通过这个V型结构折叠在一起，再裁成单块，然后裁缝师和加固封耳线的制作也差不多。我就不赘述了~

◆消毒灭菌

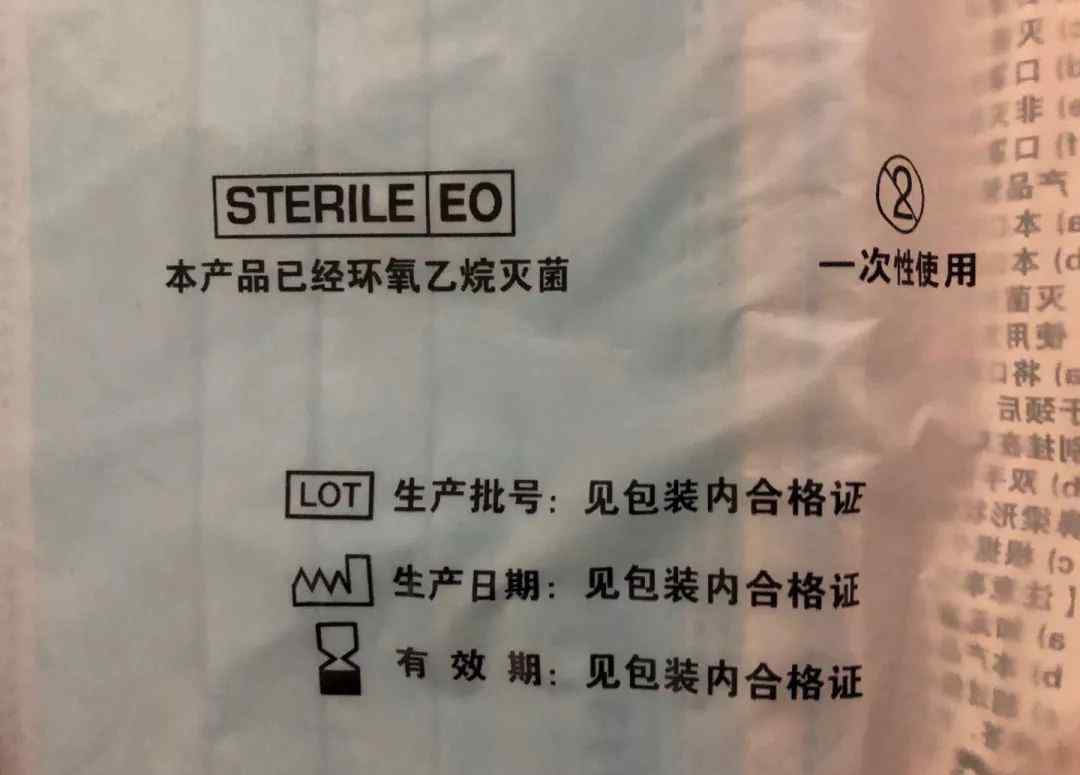

说起无纺布，你有没有听到老人抱怨这种环保包不结实，用几次容易破？一般易碎的无纺布不需要高温消毒，而是用“环氧乙烷”这种无色气体来杀灭细菌、霉菌、真菌。

找一个动画演示，把一批口罩送到消毒室，然后通入环氧乙烷气体(下图黄色是为了突出显示，但是无色)，达到一定浓度后消毒过程就完成了。之后，向消毒室通入空气体和氮气，稀释并抽走环氧乙烷，如此多次，直至口罩表面环氧乙烷残留量达标。

还有医用绷带，缝合线，手术器械，还有一些不能耐受高温消毒的物品，可以用环氧乙烷消毒。

另外，现在很多高档医用防护口罩的消毒环节都采用辐射消毒，主要是利用电离辐射的能力杀灭病原微生物，对一次性医用物品进行消毒。优于加热法和环氧乙烷化学消毒法，是辐射加工中非常成熟的杀菌方法。

国际通用消毒剂量为25kGy，而有些国家倾向于设定更高(如30 ~ 50 kgy)。目前，中国除军工行业外，CNNC、中广核旗下提供辐照消毒技术服务的此类子公司约有三四十家，均已投入此次疫情。辐射灭菌后的口罩等卫生用品更安全，射线穿透性强，消毒均匀彻底，无有害残留。(感谢网友的补充，有专业意见请在评论区告诉边肖~)

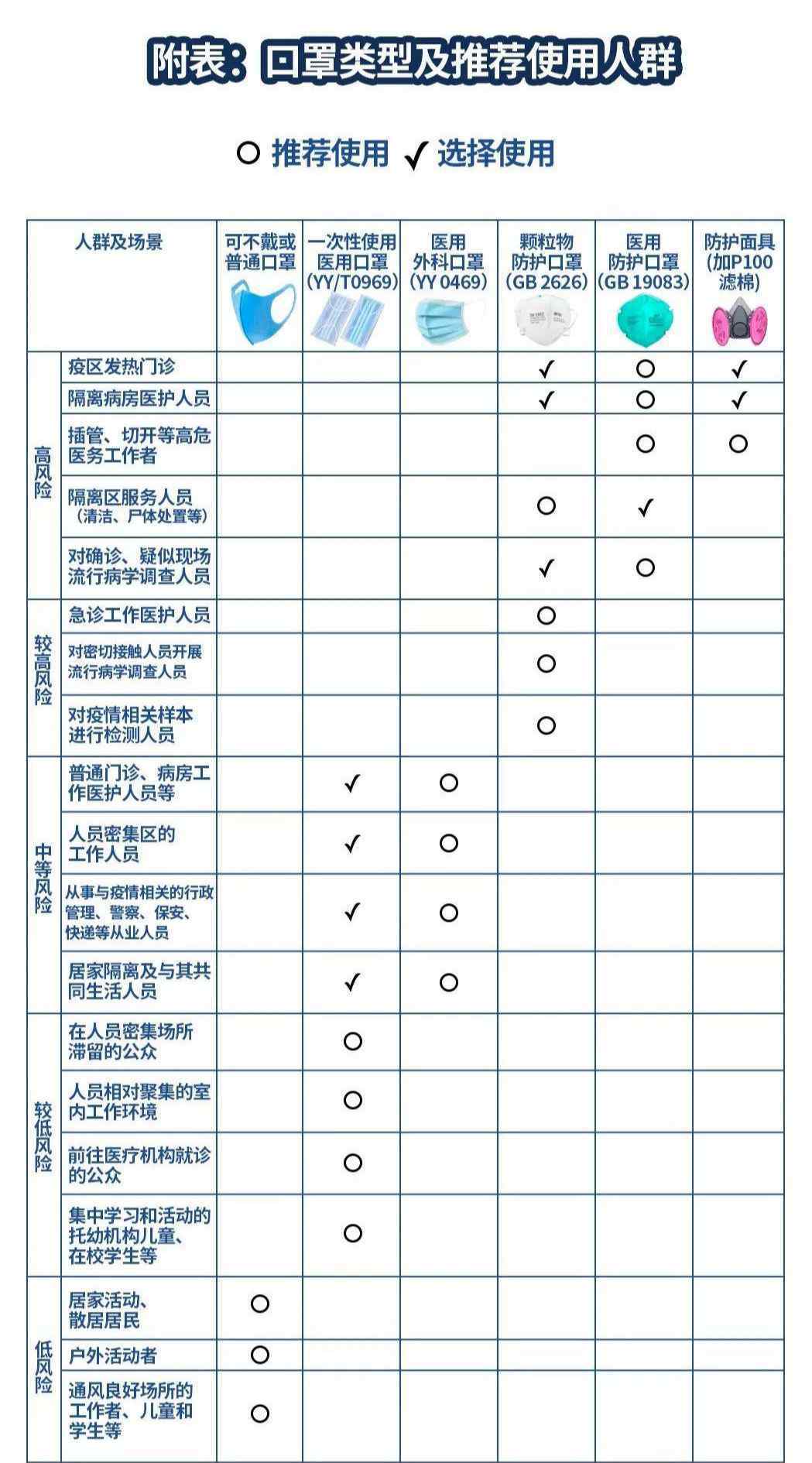

疫情期间，我教你如何选择合适的口罩，不要过度防护，让应急物资发挥最大作用。(来源:中国疾病预防控制中心)

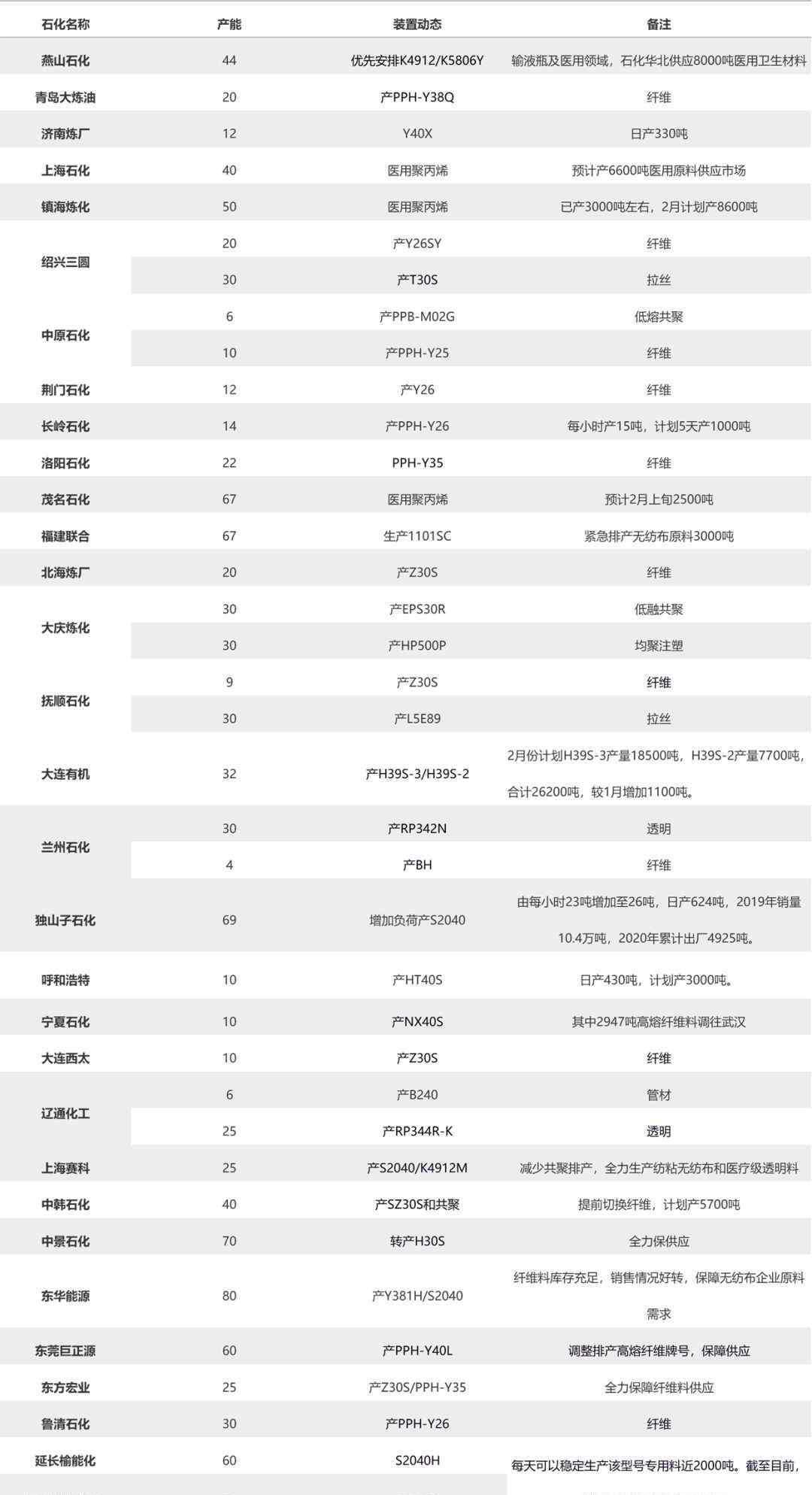

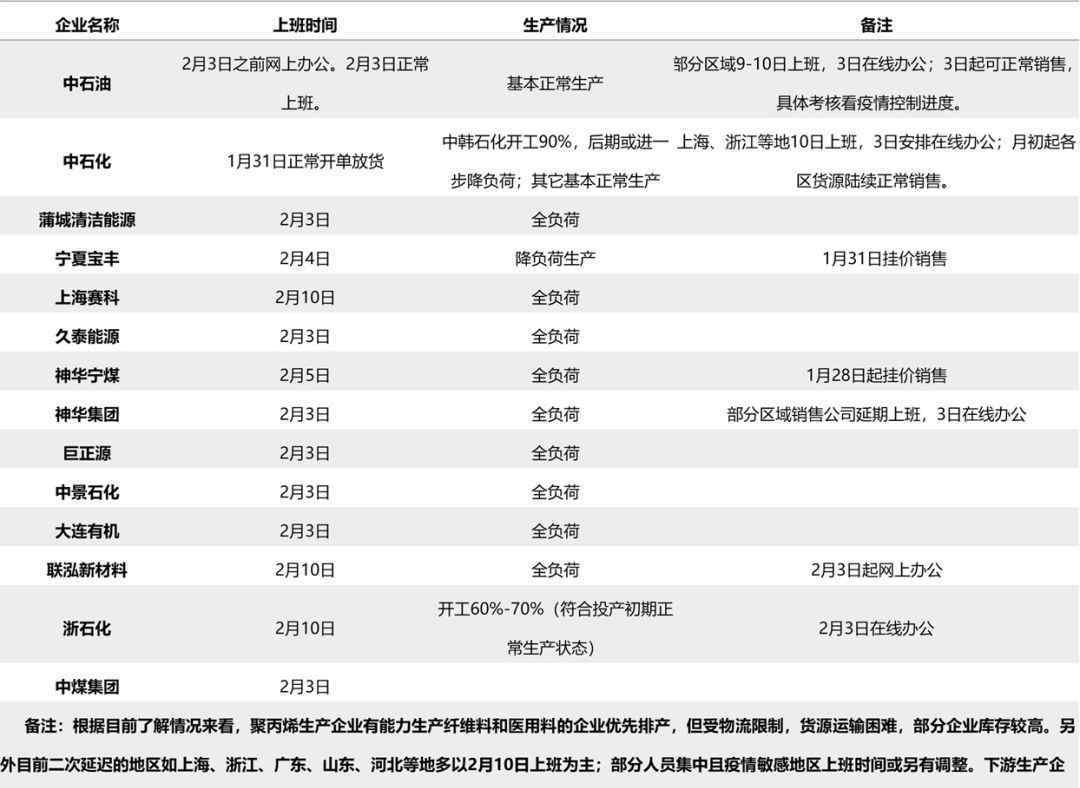

附件1:1:聚丙烯企业的生产和复工

图片来自金莲庄

附件2:调查2:聚丙烯纤维材料/医用材料调度

图片来自金莲庄

1月31日，中石化宣布，在抗疫期间，中石化生产的所有与医疗卫生材料相关的原材料都不会涨价。与此同时，中石化预计2月份将继续向市场投放9.5万吨各种医疗卫生原料，比1月份增加3万吨。

随后，中石油发表声明:口罩等医疗卫生物资多产快产，确保一线供应！针对医用口罩等医用材料的短缺，中石油炼化企业加大了设备负荷，满负荷投产，确保医用材料原材料供应。

其他负责任的企业也尽力帮助抗击“疫情”。为了缓解市场上原材料的短缺，他们会不遗余力地生产，保证供应。如果下游企业恢复工作遇到困难，将积极配合协调，积极为国家和社会做出应有的贡献。
