SAP2000接口
经过两年的不断发展、改进和完善，PDST BIM结构设计软件取得了长足的进步。在接口方面，我们致力于计算软件和BIM 3D平台模型之间的数据交换，以及计算软件和3D数字工厂软件PDMS。先说PDST关于迈达斯的界面。
模型导入

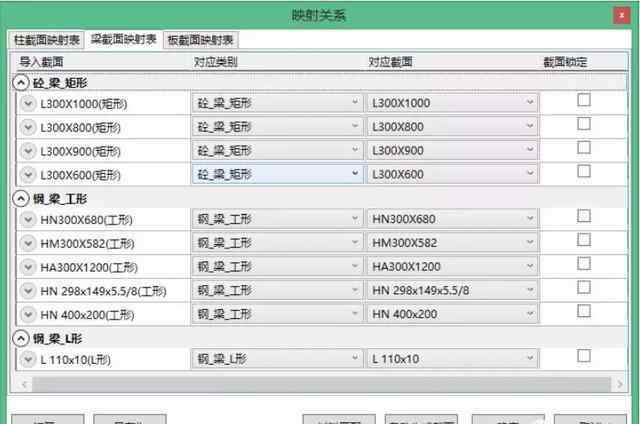

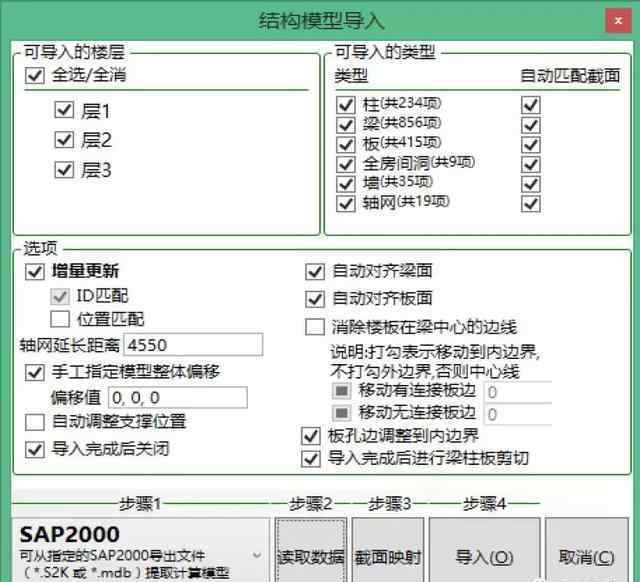

PDST可以自动读取SAP2000导出的***.s2k文件，并自动进行截面匹配。可以检查自动匹配，也可以不检查就进行手动匹配，如图1所示:
图1
PDST支持多种横截面导入，并支持项目上方大部分组件的导入，如图2所示:
图2

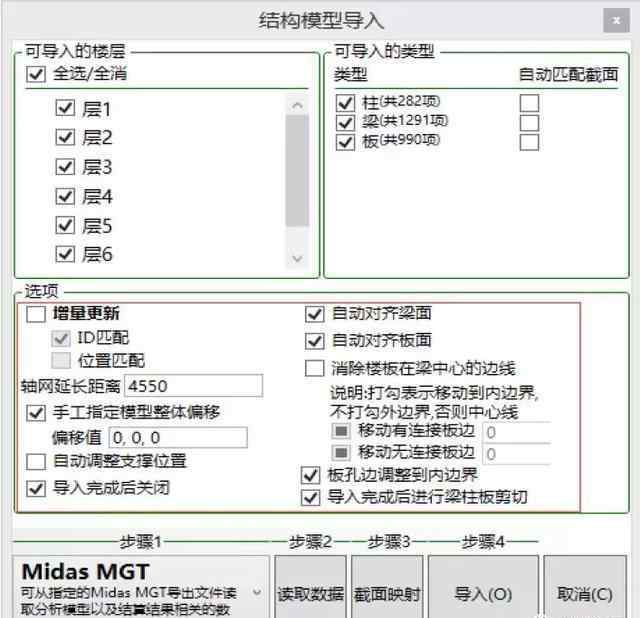

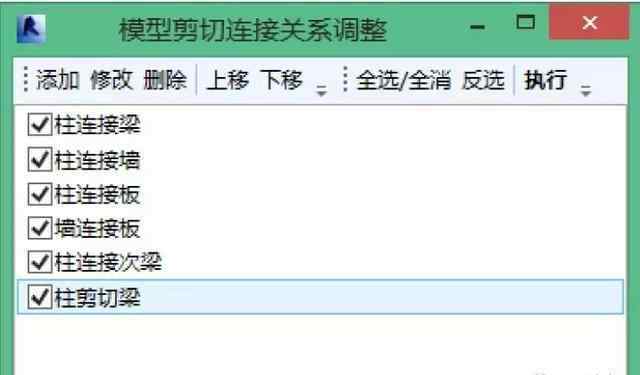

由于计算模型是按节点构建的，所以在生成三维实体时需要在模型级做相关处理，PDST将其做成模型级调整的相关选项，如图3、图4所示:
图3
图4

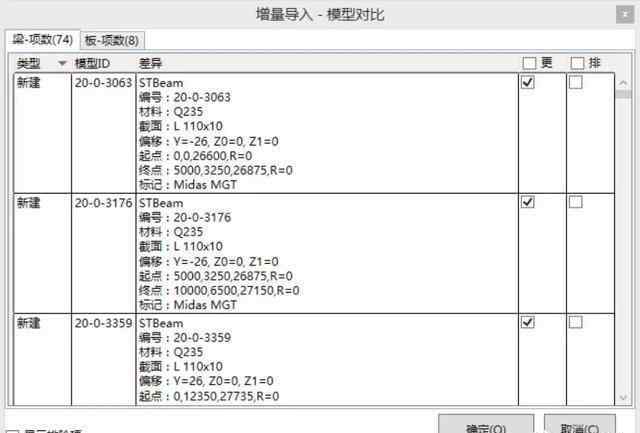

支持增量导入。用户可以选择更新或不更新，并列出组件的相关信息，如图5所示:
图5

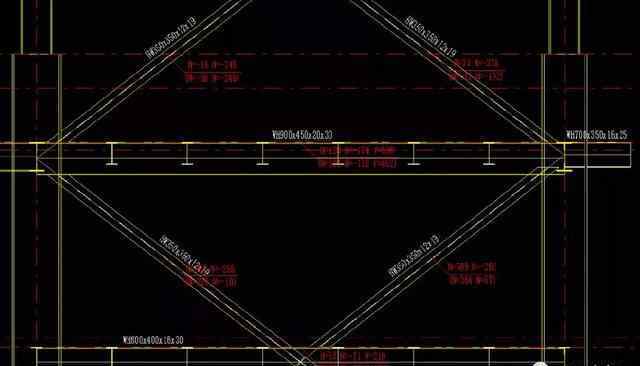

内力读数。mdb内力读数将反映在立面图中，如图6所示:
如图6所示
模型效应
解决不同平台之间的模型互导问题，实现一个模型的多用途，省略重复建模的工作强度，提高企业的生产效率。
SAP2000至PDMS里维特

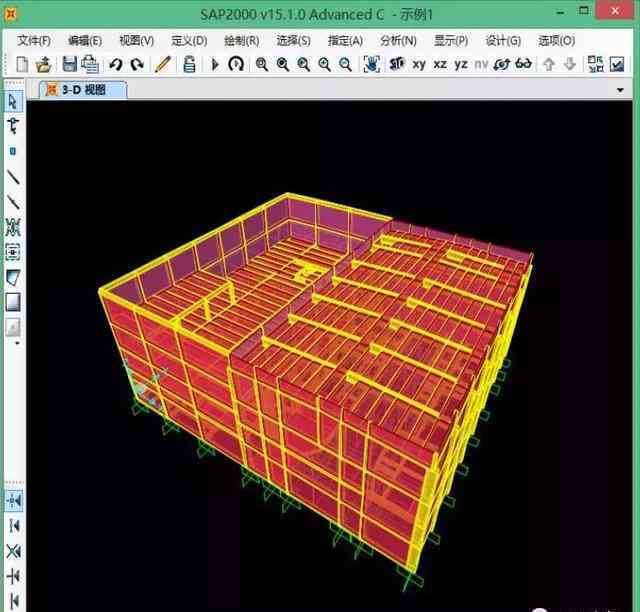

SAP2000原始模型

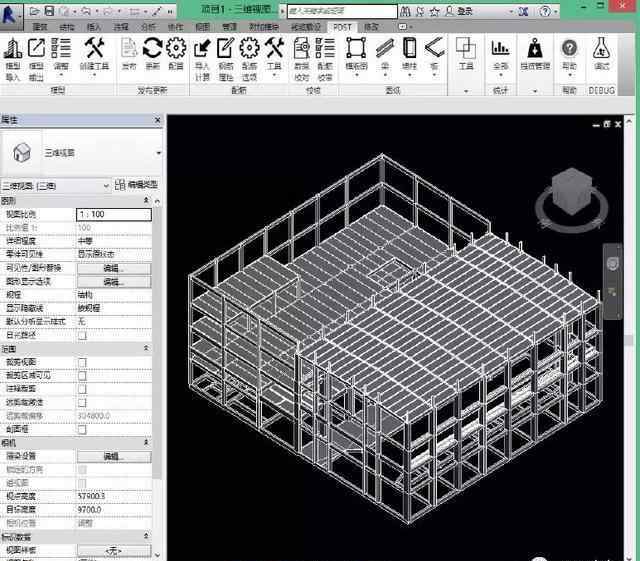

通过PDST界面程序导入的Revit结构模型
