塔机电机 详解塔机电气系统

电气控制系统的特点和要求

1、重复短时工作制，刹车频繁，有正反动作

由于每个工作机构在一个工作周期内连续通电时间短，制动频繁，电机在任何一个工作周期内都来不及达到稳定值，在任何一个空转周期内都来不及冷却到周围介质的温度。因此，引入负载持续时间JC来表示通电时间在所有工作周期中的比例，用于测量温升:

其中∑t——每个周期电机的总工作时间

∑T—每个循环中电机的总空转时间

负载持续时间JC和每小时启动次数Z在塔式起重机的电动驱动中起着非常重要的作用。电机必须满足规定的JC和Z值，还要求起动转矩大，起停平稳，正反向运行可靠。

2.必须有良好的调速性能

由于塔式起重机空的操作室较大，只有较高的工作速度才能满足工作效率，但在起吊重物和安装到位之前，钢丝绳拉紧后，需要稳定的慢速，以避免过度冲击和定位困难，因此塔式起重机的调速性能极其重要。

另外，为了节约能耗，合理用电，需要有轻载、高速、重载的性能，在负载频繁变化的情况下，低速性能。

3.建筑工地的室外使用

施工现场室外条件差，供电质量差，外部环境影响大，难以检查和维护，所以电气系统的可靠性很重要。

4.每个机构的负载特性是不同的

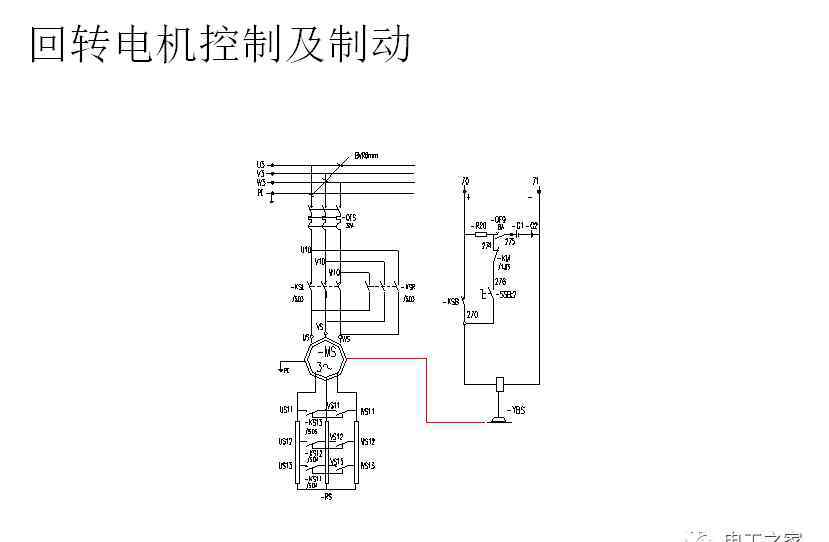

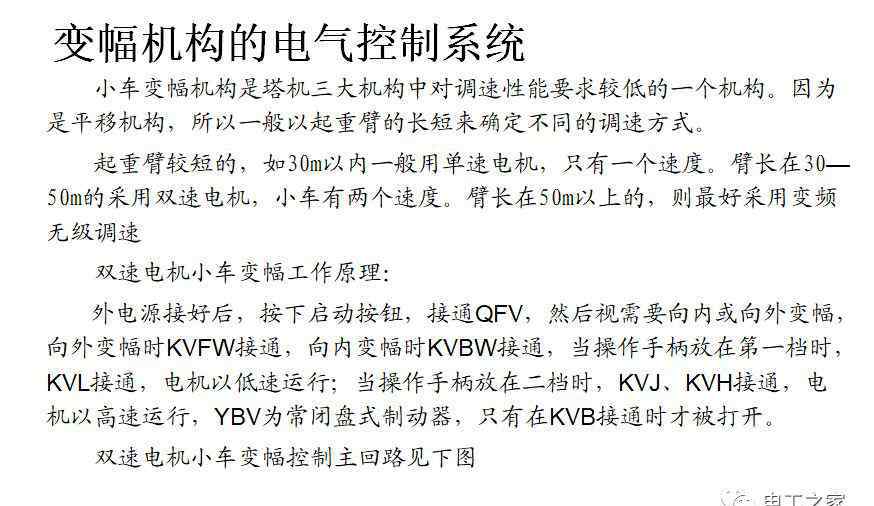

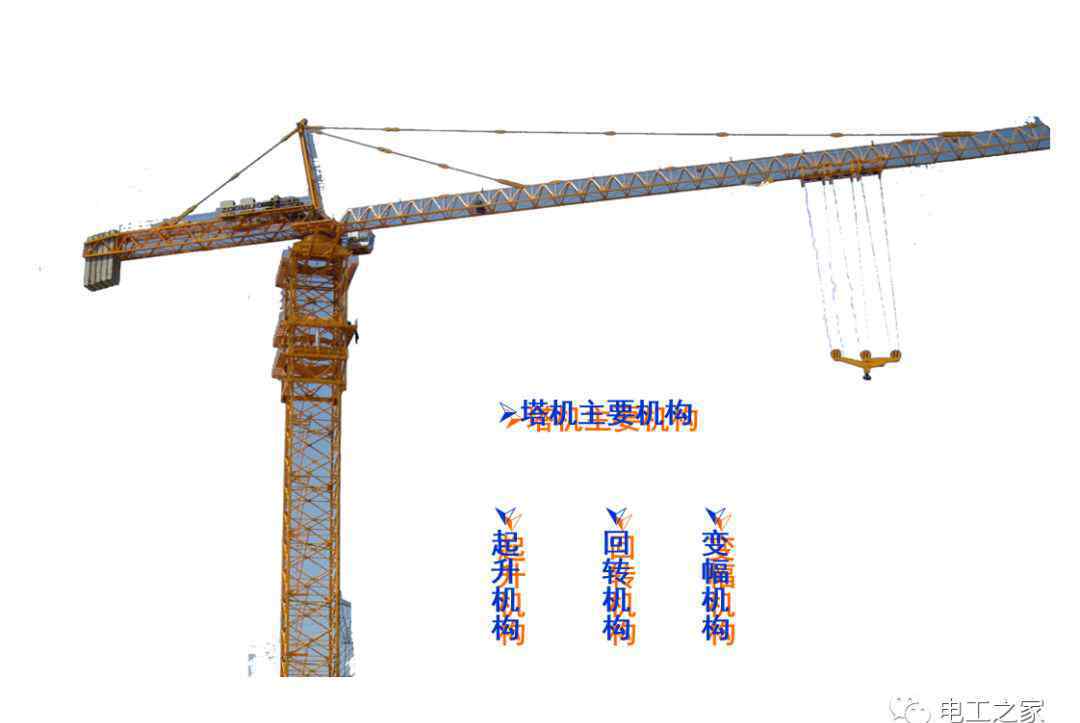

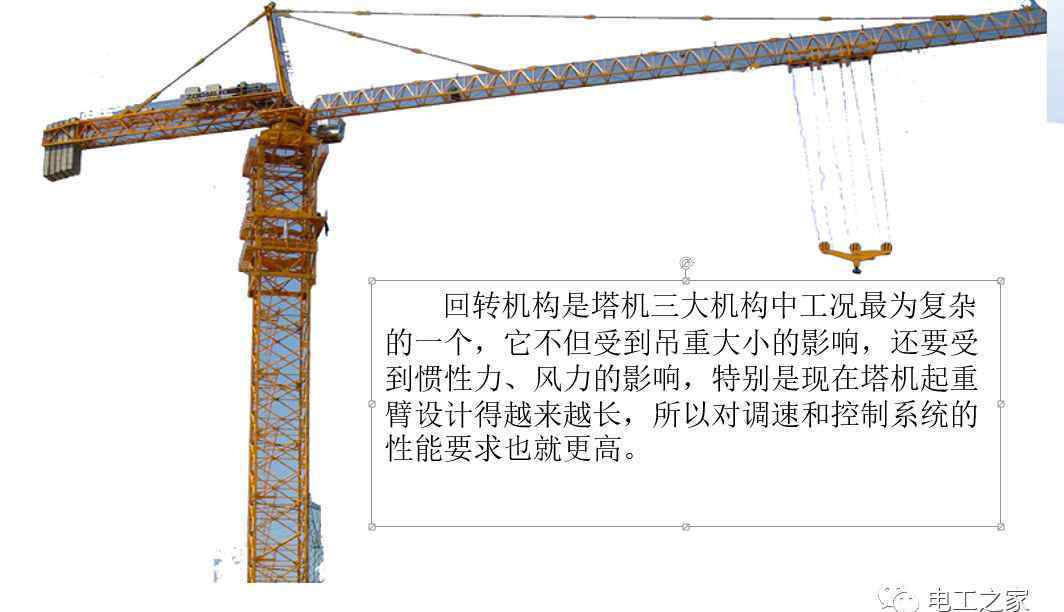

塔式起重机有起升、回转、变幅、运行、顶升、缆索缠绕等。每个机构的负载特性都有很大不同。举升机构为潜在载荷的，载荷不变时为恒扭矩，上升时为阻力载荷，下降时为动力载荷；转弯和变幅主要传递水平载荷，起步和制动时需要很大的惯性。不同的负载特性要求在选择电机、确定传动方案和调速方法以及操作和使用它们时有不同的要求。

5、经常转移、拆卸、安装

由于经常随施工现场移动，拆装频繁，对电气系统提出了特殊要求，如电缆布置、接头方式、控制箱安装等，都要考虑安装和拆卸的方便性。

电源和电缆

起重机一般采用380伏、50HZ三相交流电源。电源的电压变化不得超过额定值的10%，电源应配备一个电路总开关，以接通和切断整机电源。

导体的截面积应根据不小于导体负载电流的载流能力和最大允许电压降来确定。导线上的峰值电流IP和电压损耗△U按下式计算:

其中ke-电机起动电流倍数；

Iem—最大功率机构电机的额定电流(a)；

Iei—其他机构电机的额定电流(a)；

—功率因数，绕线式电机为0.65，鼠笼式电机为0.50；

AE-电缆芯线截面积(mm2)；

—电导率(m/*)；

Ue—额定电压(v)。

Le—电缆长度(米)；

电气保护和操作控制

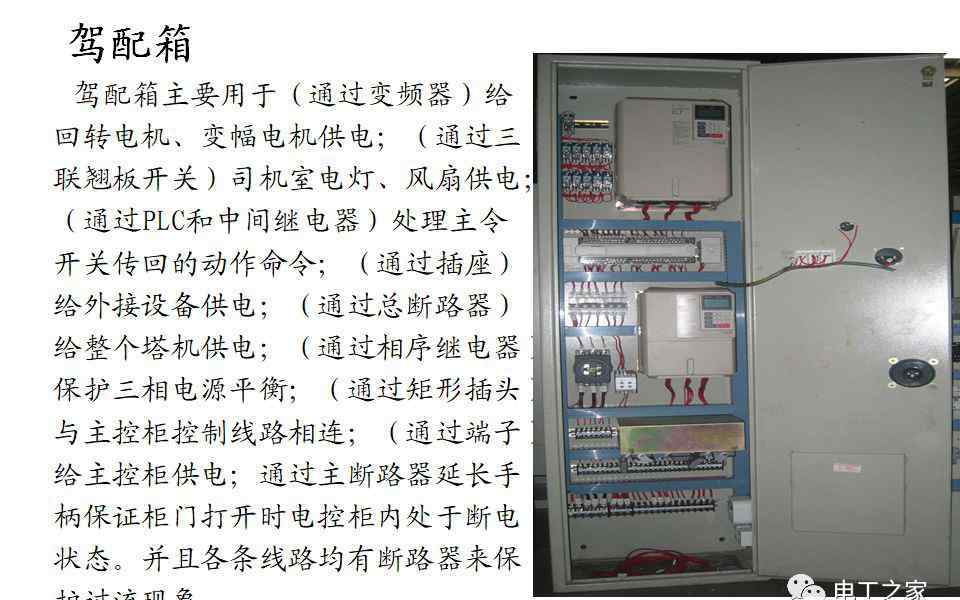

1.便携式控制箱一般用于快速装塔，控制电路电压不高于48V，保护等级不低于IP44。非快速装载塔射击驾驶室内的联动控制台。控制箱和控制台上必须提供可切断总电源的紧急按钮。

2.必须在主电源电路中设置自动空空气开关作为短路保护。

3.绕线式电动机应有过流继电保护，其运行电流为额定电流的2.5 ~ 3倍。

4.为了保证正常运行，应设置过电压报警装置。

5.在主电路和控制电路中，对地绝缘电阻不得小于0.5兆欧。电阻箱保护等级不低于IP23，配电箱保护等级不低于IP44。

6.主体结构、电机底座、电气设备金属外壳等。应可靠接地，接地电阻不大于4欧姆，重复接地电阻不大于10欧姆。

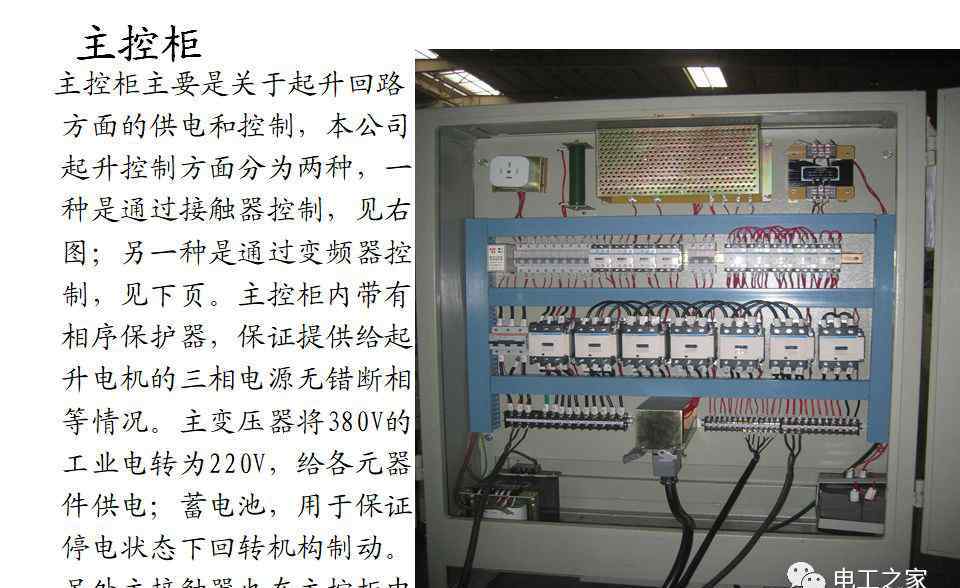

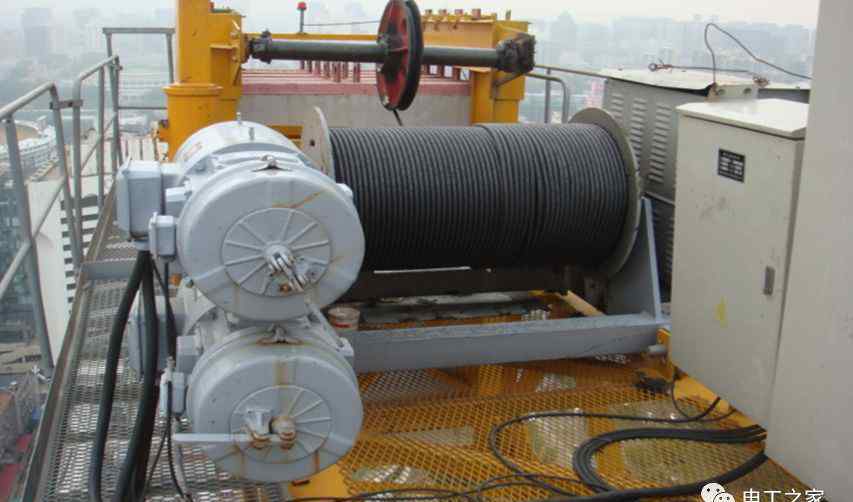

升降机构的电气控制系统

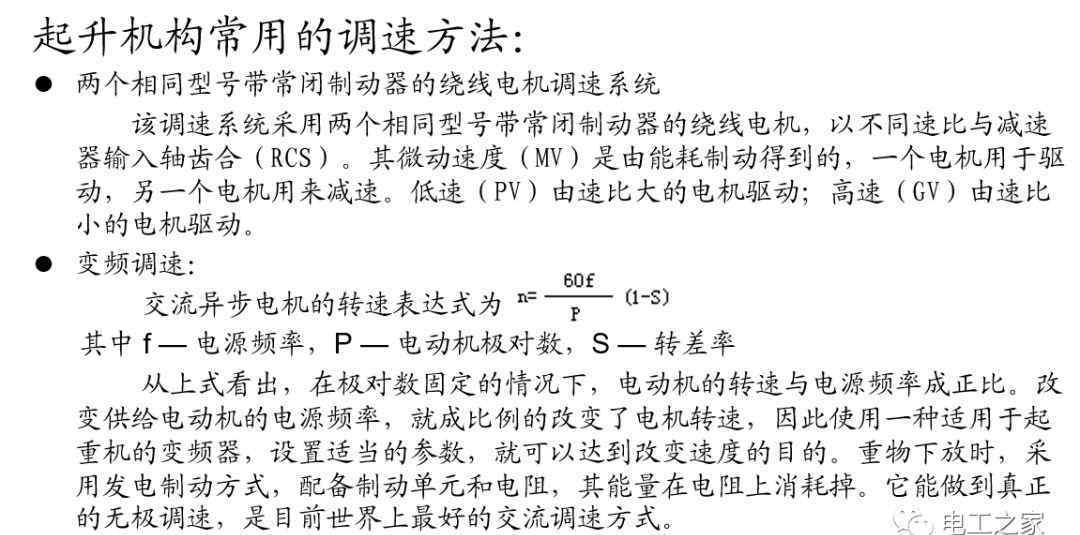

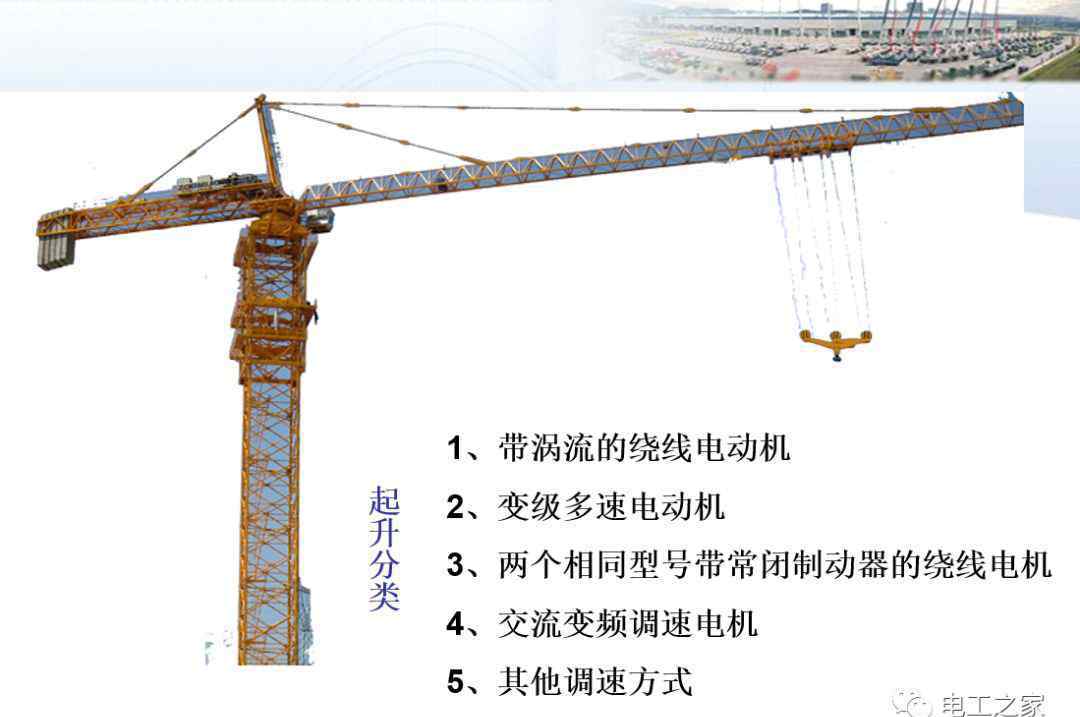

升降机构常用的调速方法；

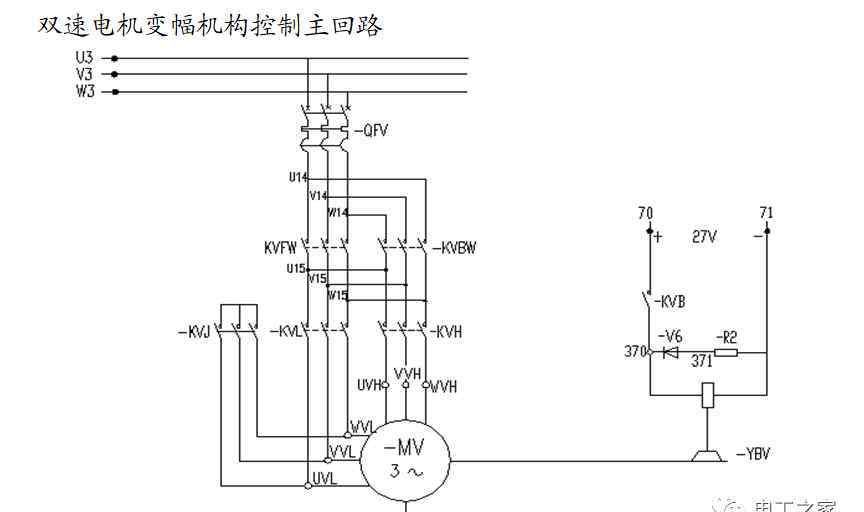

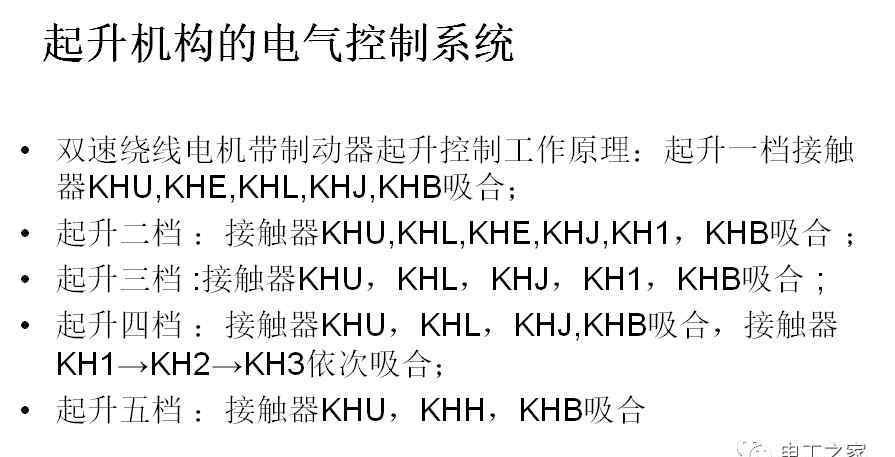

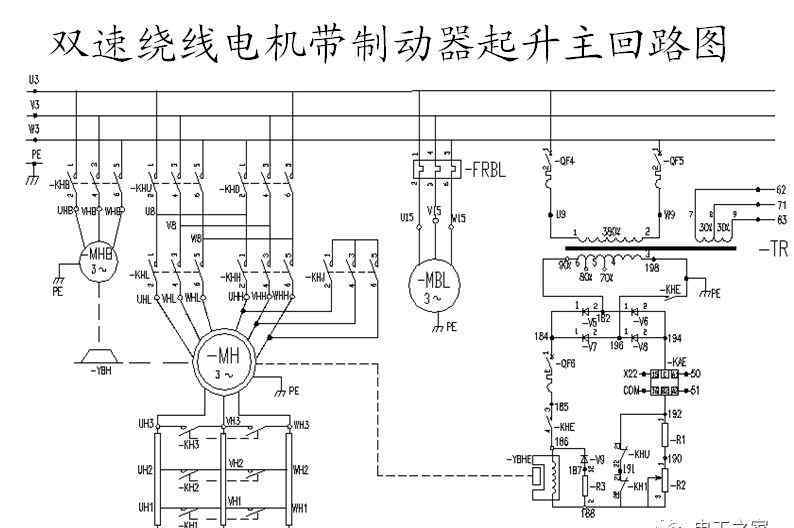

双速绕线电机的涡流制动调速系统

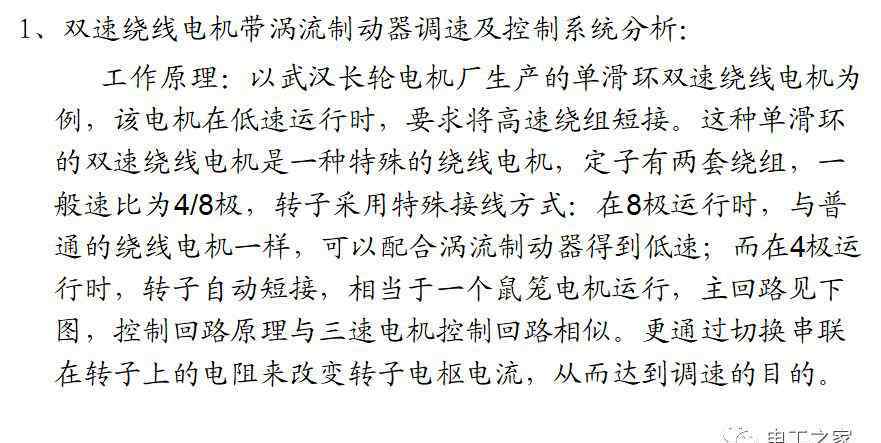

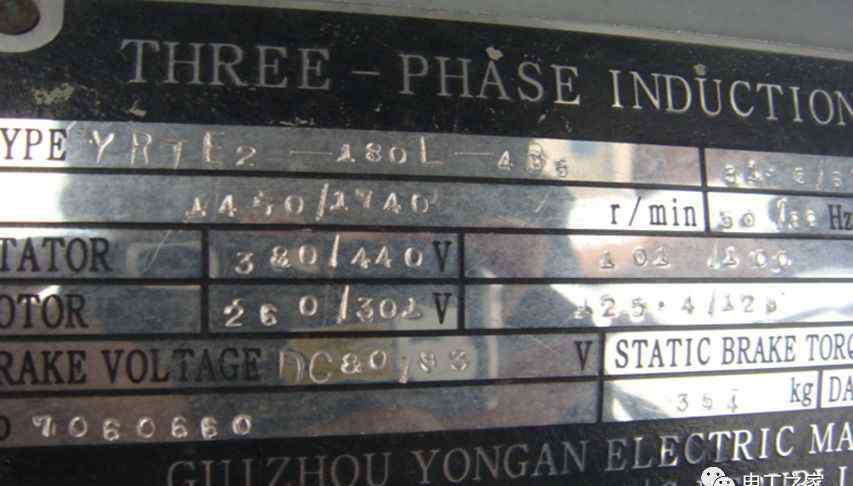

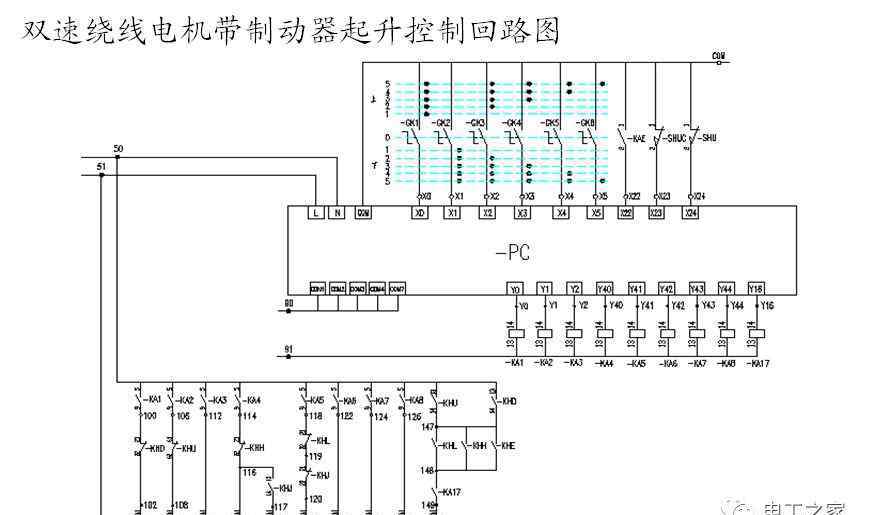

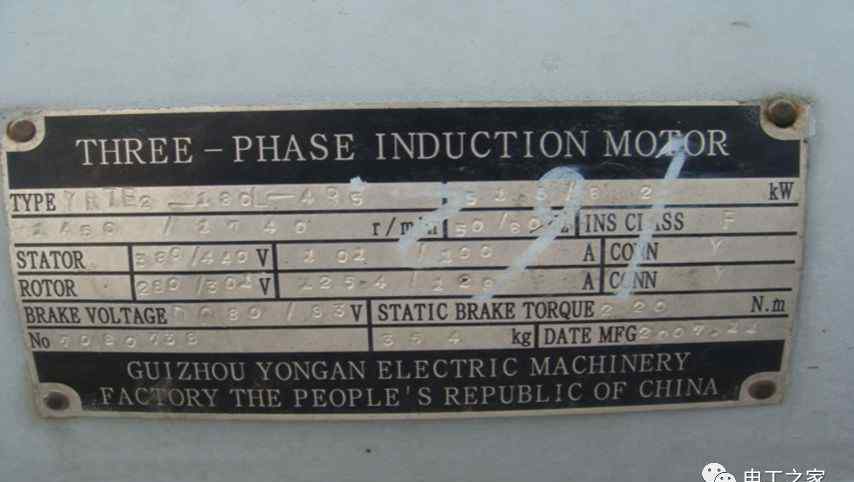

双速绕线电机有两种，一种是低速绕线电机，一种是高速鼠笼电机。

线，通常称为单滑环双速绕线电机；另一个是低速和高速都是绕线电机

线，俗称双滑环双速绕线电机，这种电机的高速转子和低速转子可以串联

反抗。适用于125 t-m以上的塔式起重机。

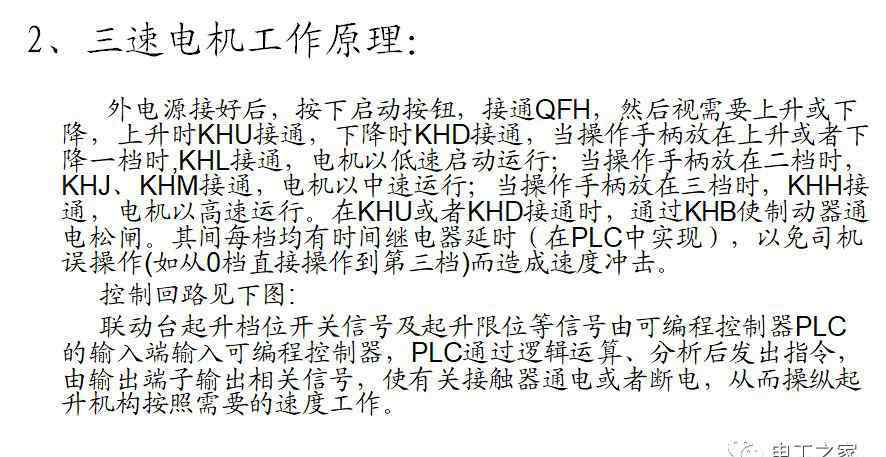

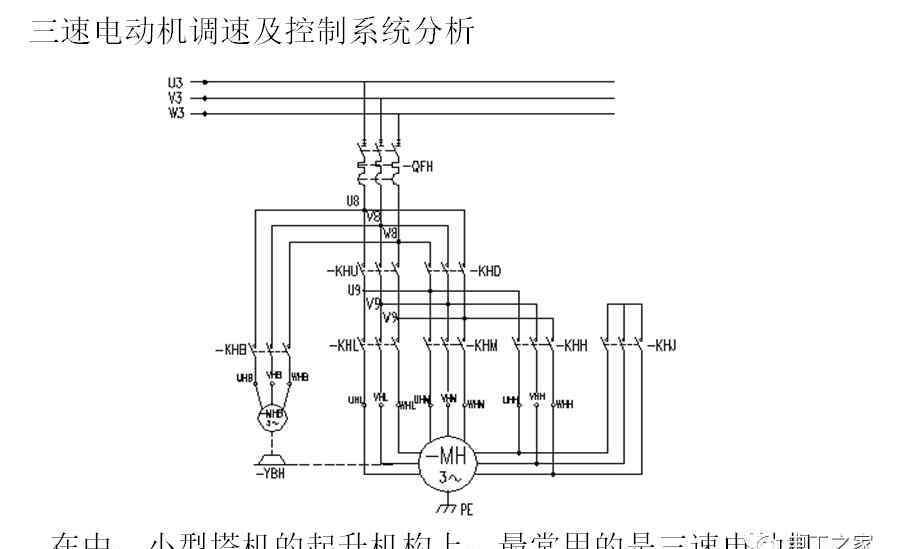

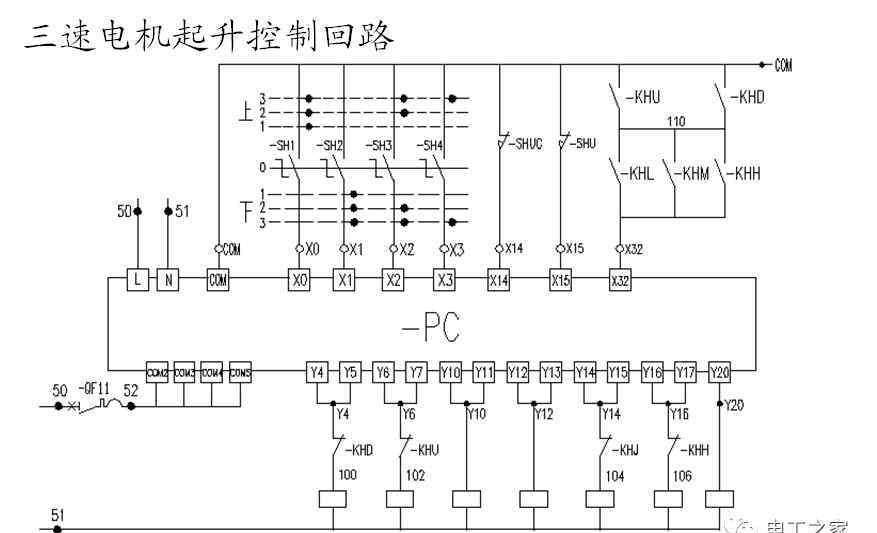

l三速电机调速:

也就是说，电机本身是一个三速鼠笼式电机，可以通过改变电机定子的极数来调节

速度。一般极对数比是2/4/8，4/6/24，4/8/32等。，适用于80t-m以下的塔。

机器。

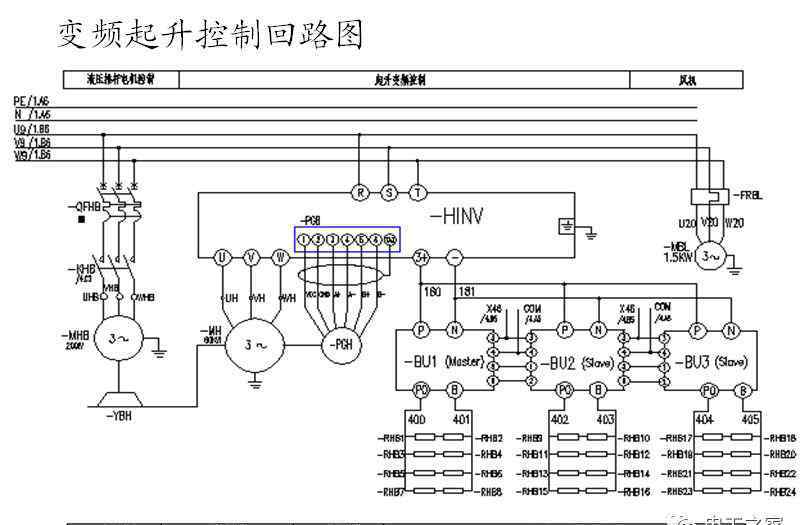

4.交流变频调速

l速度稳定，无冲击，大大提高了机构和钢结构的使用率。

l慢速设定速度可以设定的很低，电机长时间慢速工作不会过载或过热，有利于减轻操作人员的紧张感，提高举重物的定位精度。

l采用鼠笼式电机，具有可靠性高、体积小、重量轻的特点。

l启动和变速时，电流变化小，对施工现场电网影响小

150HZ(基频)以下恒转矩，50HZ(基频)以上恒功率，真正实现轻载高速、重载低速的性能。

其缺点是成本高，尤其是升降机构的大功率变频器

影响变频器快速普及的主要原因被认为是随着科学技术的不断发展和进步

随着成本的降低，变频交流调速的电控系统必将成为市场的主流。
