三星半导体 探秘：走进三星半导体

如今，数字设备变得越来越圆、越来越小、越来越智能、越来越强大，这归功于半导体的创新技术支持。自1980年以来，三星逐渐成为全球半导体领域的重量级“玩家”，致力于尖端技术的研发，改变着我们的日常生活。

创新基因三星半导体的前世

三星的半导体业务可以追溯到1974年。当时三星意识到只有发展半导体才能跟上国际步伐。经过多年研究，三星决定全资收购韩国半导体公司，并更名为“三星半导体”。

1983年三星成功开发出64Kb动态内存，大大缩小了三星与当时行业巨头的差距。

1992年，三星凭借新兴的64Mb动态内存，成为业内领先的DRAM制造商。

然后在1993年，三星进入了顶级存储厂商序列。

此后，三星半导体一直处于浪潮的顶端。今年年初，三星晶圆事业部的10nm工艺处理器问世，可广泛应用于物联网设备、自驾汽车、家用设备、个人电脑等。产品的竞争力也体现在财务报告上。仅第三季度，三星半导体的营业利润就接近600亿元人民币。

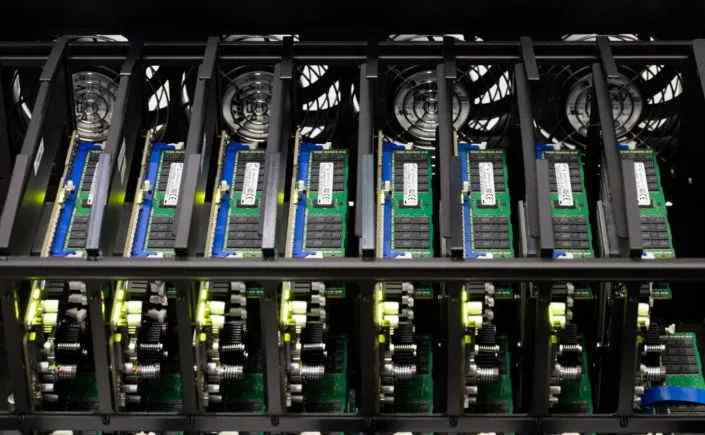

目前三星的大容量存储解决方案，如动态随机存储器(DRAM)、V-NAND固态硬盘、高带宽内存(HBM2)，很好的满足了企业的需求；同时，三星的移动存储和快速高效的V-NAND技术推动了当今智能手机的发展。

除了存储芯片，CMOS图像传感器也是目前三星半导体的主要产品。三星ISOCELL技术改进了传统CMOS的结构，通过物理隔离每个像素来防止光信号相互干扰，从而提高图像清晰度和色彩性能。另外，摄像头更薄更轻，对焦速度更快，对双摄像头的支持也更好。

另外，无论是显示驱动集成电路(DDI)、手机处理器、基带，三星都有全面的产品组合。

永远保持好奇心，走进半导体园区

令人印象深刻的成就背后，是为三星半导体做出突出贡献的工厂。在韩国首尔郊区的吉乡和华盛有两个三星半导体园区，是业界顶级半导体产品的产地。

七星公园内有一尊铜像，体现了三星创始人李秉喆不断探索的决心，代表了三星“永远保持好奇心”的精神。

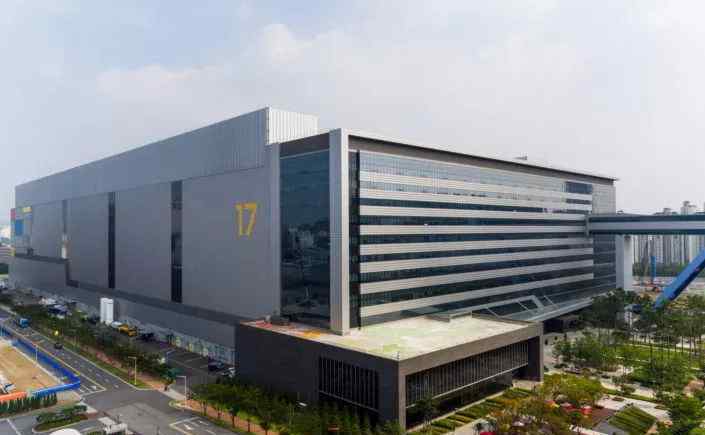

三星在韩国新增的生产线是“17号线”，位于花城园区，毗邻七星园区。2016年投产，不仅为晶圆客户生产逻辑芯片，还兼顾了DRAM产品。

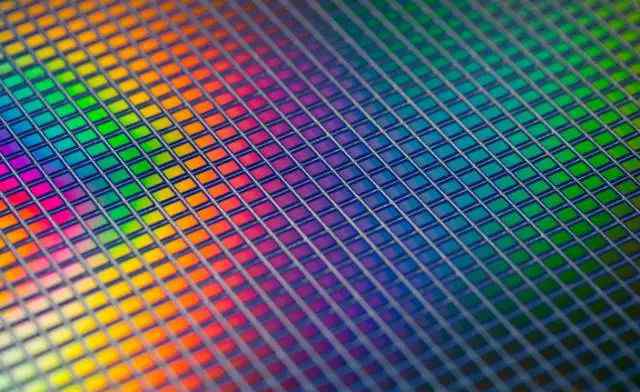

除了韩国，三星半导体在中国还有两个园区，分别位于苏州和Xi。三星电子(苏州)半导体有限公司(简称苏州三星半导体)主要生产Nand闪存、内存条、SSD等世界知名电子产品；三星(中国)半导体有限公司拥有半导体芯片制造和封装测试生产线。公司采用最先进的半导体技术，生产世界一流的3D V-NAND存储芯片。

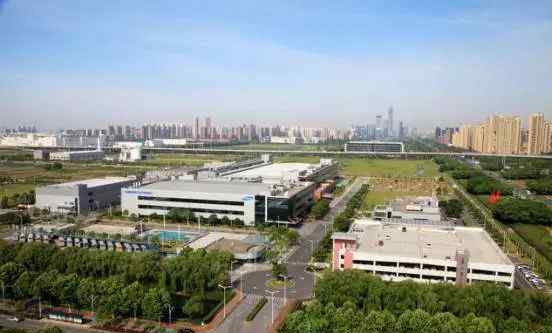

▲苏州园区叫三星电子(苏州)半导体有限公司

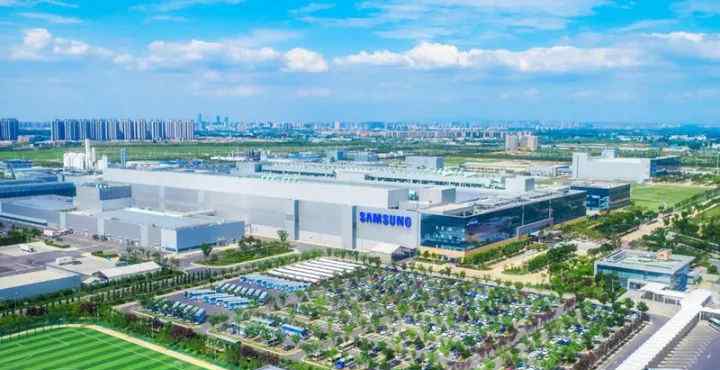

▲ Xi安园叫三星(中国)半导体有限公司

超乎想象地关心员工的福利

对于三星电子来说，它最有价值的资产不是高楼，而是里面的三星员工。

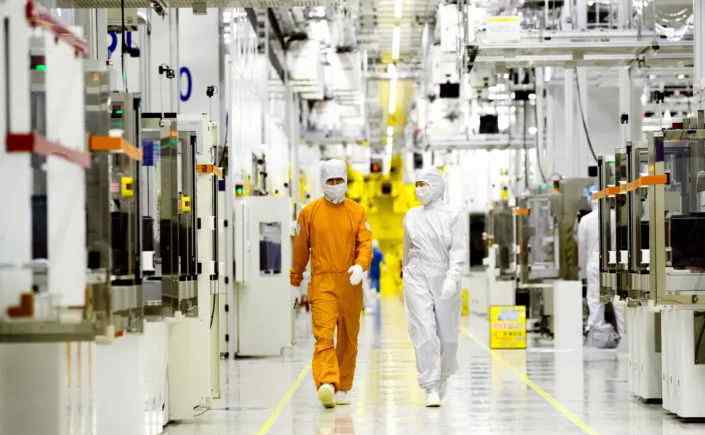

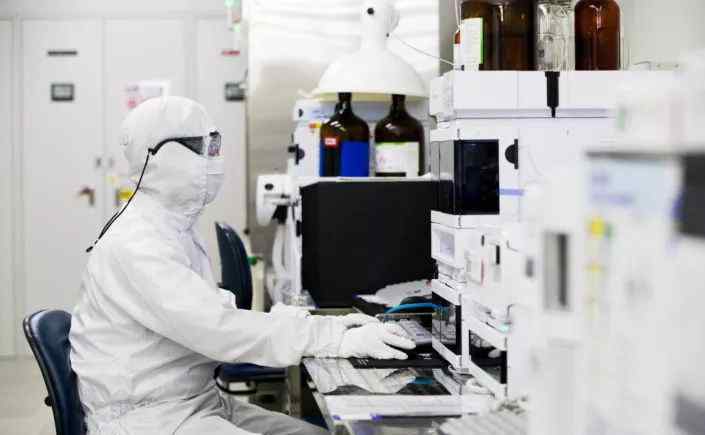

半导体生产和制造应在极其干净的“洁净室”中进行，其中温度、湿度和气压控制在要求的范围内。员工穿着特殊的工作服，在进入洁净室之前，需要进行“空空气浴”来清除身上的灰尘。在工作中，他们使用特殊的纸和笔来做记录。

园区用水约23%来自废水回收，排放废水温度严格控制在一定范围内，减少对生态环境的影响；在添加新的化学品之前，三星将分析其化学性质、物理性质、对人体、动物和环境的潜在危害以及其他潜在风险。

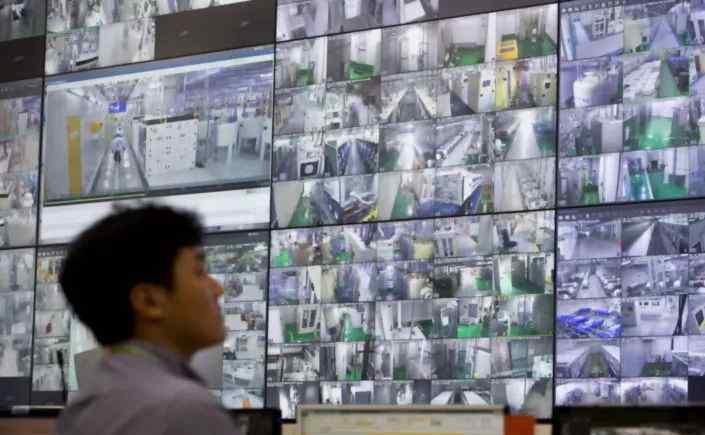

而且对安全的重视也体现在监控系统上。三星的中央化工原料供应系统(CCSS)配有通风安全系统，可实现全天候实时监控，详细记录化工原料的入库和发货，防止原料短缺、泄漏或溢出。

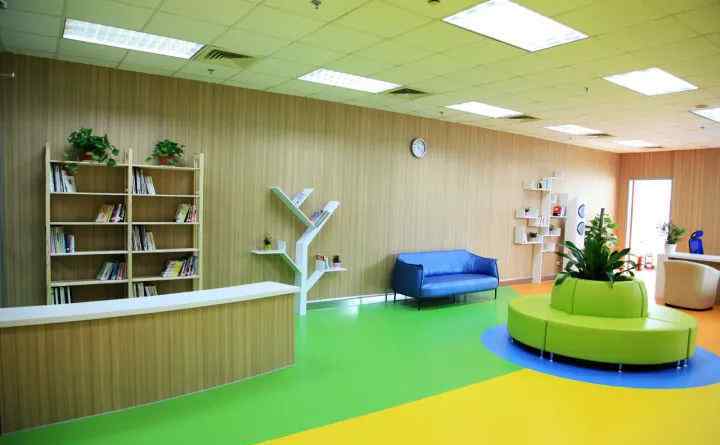

员工的业余时间绝对超乎你的想象！公园内不仅有室内健身房，还有健身房、咖啡厅、医院等基础设施。此外，花园般的公园环境让你在吃完饭后四处逛逛。

当你身处其中，你会在工作生活中处处发现方便、舒适和人文关怀。

星光我会

我们正在走向第四次工业革命，半导体行业极大地推动了IT行业的发展。三星半导体一直以开拓创新的精神把“不可能”变成“可能”，最终改变了人们的日常生活，丰富了我们的生活体验。
