变频器调速原理 变频器：交流变极调速原理

三相异步电动机的转速公式为:n=60f/p。从上面的公式可以看出，改变供电频率f、电机的极数p、转差率s，就可以达到变速的目的。从调速的本质来说，不同的调速方式无非是改变交流电机的同步转速或不改变同步转速。在生产机械中，不改变同步转速的调速方法有转子串联电阻调速、斩波调速、串级调速和应用电磁滑动离合器、液力偶合器、油膜离合器等。同步速度可以通过改变定子极数的多速电机、改变定子电压和频率的变频调速以及带或不带换向电机的调速来改变。

一、变极调速概述

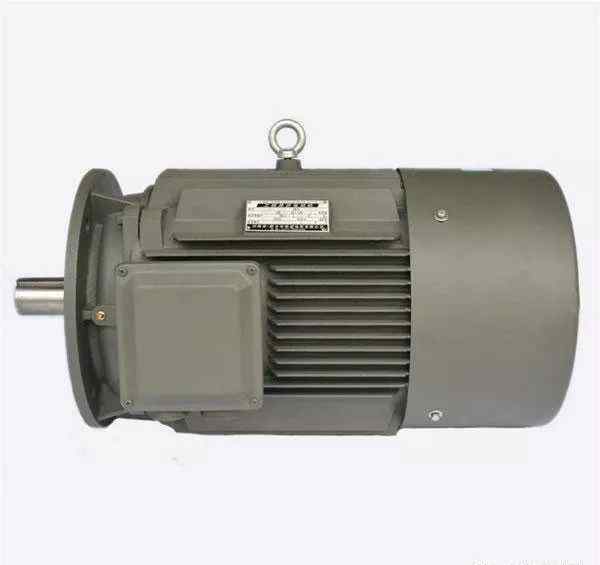

变速调节实际上是一种可变多速电机，也称为双速电机、三速电机和四速电机。标有YD/YZD/YDT系列的电机可以通过改变电机连接方式来调节转速，可以有6、9、12根出线。

从高速切换到低速时，必须在切断电源的同时断开2Y连接的中性点，以免低速绕组连接时电源短路。在从高速切换到低速的过程中，多速绕组电源只能在电机停止运行后才能接通，以减少对电机和负载的影响。切换速度时注意电机转向。

变极调速法是通过改变定子绕组的连接方式来改变笼型电机的定子极数，达到调速的目的。特点是:具有坚硬的力学特性，稳定性好；无滑差，效率高；接线简单，控制方便，价格低廉；步进调速，步距差大，不能获得平滑调速；它可与调压调速和电磁滑差离合器配合使用，获得平稳高效的调速特性。

该方法适用于无级调速的生产机械，如金属切削机床、电梯、起重设备、风机、水泵等。

二、变极对数调速法的原理

方程式:n=60f/p f频率p磁极对数

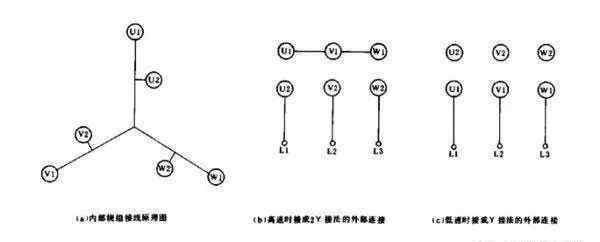

改变极数会改变电机的速度，如图例所示，上图中电机4极低，下图中电机2极高。通过将定子绕组正向串联方法改为反向串联方法，磁极数增加了一倍。也就是说，只要在电机外部改变定子绕组的连接方式，就可以改变极数，从而改变转速。如右图所示。

具体实现是通过切换控制电路接触器将电机连接到低速或高速，

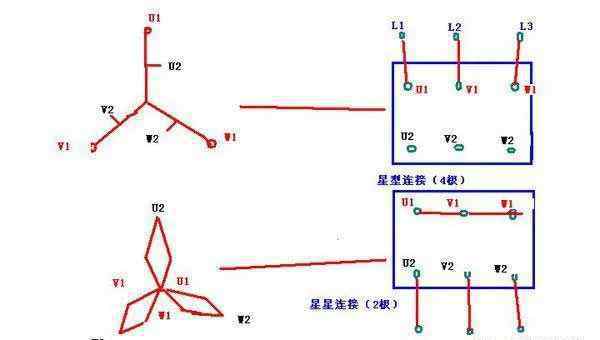

此图为单星连接双星的电机。这种调速方式属于恒转矩调速，适用于起重中的双速电机。另外，角对双星连接的双速电机属于恒功率调速。调速的原理是一样的。

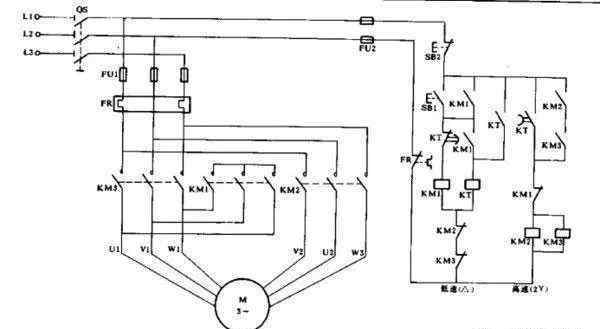

三、常用的变极对数调速的电路原理图

——————————————————————
