由于大多数现代电路板没有官方原理图，芯片带程序的应用越来越多，工程师们必然会面临各方面的挑战。通过大量实践证明，面对这些挑战还是有办法的。在这里，我将与广大电子爱好者分享我多年来的维护经验。
1.外观检查方法
即通过看、问、闻、切的旧方法，观察电路板是否烧坏，铜镀层是否破损，电路板是否有异味，是否有焊接不良，接口和金手指是否发霉发黑等。向客户询问故障现象和故障发生的过程，通常可以关注故障的某些部分。通过以上处理，我们经常可以发现一些问题。
2.杀人的方法

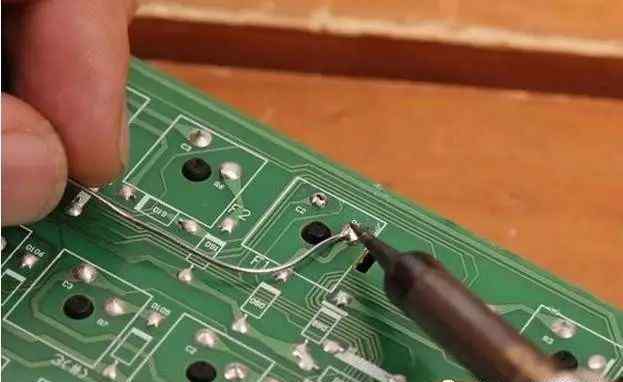

也就是说，把所有的部件重新测试一遍，发现有缺陷的部件，进行更换，达到修复的目的。如果遇到仪器检测不到的部件，就采用更换的方法，即不管是否损坏，把板上的所有部件都换成新的部件，最终保证板上的所有部件都完好无损，达到修复的目的。该方法简单、有效、易于使用。对工程师的技术水平要求不高。但是在操作时需要高度的细心和责任心。否则，一些设备在拆卸时不会清楚地记住它们的位置，并且安装不正确和反向，容易导致维护失败。此外，这种方法也无力解决通孔不通、铜镀层破损、电位器调节不当等问题。当遇到带有程序和数据的芯片时，不能使用这种方法。
3.对比方法
比较法是最常用的无图电路板修复方法之一。实践证明，效果非常好。通过比较好板的状态，达到查找故障的目的，通过比较两块板的节点曲线，发现异常。但是，很多时候我们没有一个比较好的板子，但这并不意味着我们不能用这个方法。例如，我们可以在电路板中找到具有相同属性的电路。比如一块板有三个相同的接口，这三个接口有相同的电路，我们可以用这三个相同的接口相互比较曲线，判断问题。当我们找不到上述情况时，我们仍然可以找到具有共同属性的电路，例如电路中的总线通常具有相同的曲线。有时候我们无法判断一个IC是否损坏，可能通过扫描曲线来比较曲线与好的IC，达到判断的目的。总之，我们需要开动脑筋，最大化比较法。曲线扫描法在实践中确实有用，但有些初学者不了解其工作原理，抱怨仪器没有实用价值。所以我个人看到很多同行业的公司基本不用电路板维修测试仪，喊着说着就上当了。当然，商家也有夸大这个功能的嫌疑。事实上，很多次扫描COMS过程的集成电路时，每次扫描的曲线是不同的，导致无法判断的情况。究其原因，是因为CMOS的阻抗高，结电容充电后缺少放电通道，所以需要有丰富的判断CMOS集成电路的经验。最后还要补充一点，曲线扫描法扫描的是外围设备，如果扫描的是集成电路，那么扫描的是连接到集成电路内部管脚的元器件。90%的集成电路损坏是由外围设备造成的。但是在非外围设备损坏的情况下，扫描曲线的时候是找不到问题的，但是设备在工作的时候会有问题。
4.状态方法
状态法是检查各个部件的工作状态。如果一个部件的工作状态与正常状态不一致，说明该部件或其受影响的部件有问题。比如我们在检查CPU的时候，会检查晶振是否正常工作，复位信号是否正常工作。与非门的输入输出逻辑是否正确可以用来判断器件是否正常。使用这种方法时，往往是被迫给输入端一个激励信号，比如用信号发生器给运算放大器的输入端一个信号，用示波器测量其输出信号的幅度和失真来判断运算放大器的问题。强行上推或下推逻辑门电路的输入电平，测试其输出电平是否符合芯片的逻辑，从而判断芯片好坏。
状态法是所有维修方法中最精确的方法，其操作难度超出了普通工程师的掌握，需要丰富的理论知识和实践经验。为了满足国家要求，工程师必须想尽一切办法。这种方法在测试电路方面优于曲线扫描法，可以发现集成电路外围电路和非外围电路的问题。
5.代入法
用新的IC替换所有IC，直到它们被修复。现在IC越来越便宜了。74系列和4000系列的芯片都比1元/片便宜。与其一个个找问题，不如全部换掉。个人认为这种方法是一种无奈之举，缺点也很明显。其效果应低于穿透法。穿越法至少要判断设备。如果长期积累，在一些电路板上会有一些经验。这种方法的修复率完全取决于运气而不是努力。就算修好了，也不知道毛病出在哪里。然而，这种方法仍然有其优点。如果某个电路板或电子设备能现场验证是否正常，我们可以逐一更换ic。当换成某一个，故障就消失了，可以证明刚换的那个坏了。如果是直接封装的IC，建议你拆完之后马上装IC座。毕竟才几毛钱。这种方法的另一个致命问题是，你必须保证你买的IC是好的。如果在购买的时候不小心碰到坏的IC，不仅无法修复，还会扩大故障，增加修复难度。
6.就拿电路法来说
构建电路的方法是指在安装了缺失的集成电路后，电路可以工作，从而验证被测集成电路的质量。比如为了判断一个555集成电路的好坏，我们可以搭建一个由555电路构成的时基振荡电路，然后将被测集成电路放入电路中。如果电路工作正常，证明555没问题，否则有故障。
这种方法的精度可以达到100%，但是被测集成电路型号多，封装复杂，很难将所有集成电路构建成一个电路。
7.原理分析法
这个方法是分析一个板子的工作原理。对于工程师来说，有些板，比如开关电源，不用图纸也能知道它们的工作原理和细节。对于工程师来说，修复知道自己原理图的东西是极其简单的。但是对于一些比较复杂和稀有的设备，没有现成的原理图参考来手工逆向工程，画出原理图，修理起来可以说是无敌的。
这种方法需要工程师极大的耐心和认真的工作态度，一次努力就能永久受益。但是，是否采用这种方法，真的要看维修的价值和数量，以及做这项工作的难度。
-
