电动机正反转接线图 单相电机正反转接线图与原理

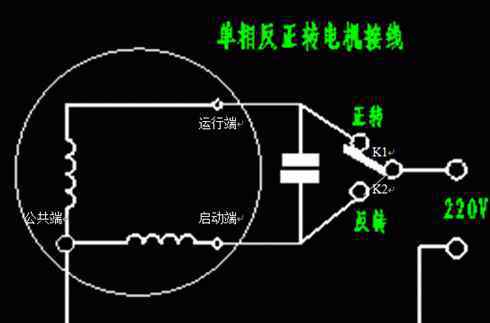

单相电机有两组线圈，一个公共端，一个运行端和一个起动端，电容器连接在运行端和起动端之间。当电源接入公共端和运行端时，电机正转；当电源连接到公共端和起动端时，电机反转；大兰电机的厂家提醒你，只有运行线圈和启动线圈截面积相同的单相可逆电机才能正反向旋转，否则反向旋转不能带负荷。

单相电机正反转原理

单相电容电动机有两个绕组，即起动绕组和运行绕组。空两个绕组相差90度。大容量电容器与起动绕组串联。当运行绕组和启动绕组通过单相交流电时，启动绕组中的电流及时超前运行绕组的电流90度，先达到最大值。在时间和空之间形成两个相同的脉冲磁场，这导致在定子和转子之间的气隙中产生旋转磁场。在旋转磁场的作用下，电机转子产生感应电流，电流与旋转磁场相互作用产生电磁场转矩，使电机旋转。

一般运行绕组(主线圈)的线径较粗，启动绕组(辅助线圈)的线径较细。用万用表测量，起动绕组的电阻值略大于运行绕组的电阻值。

单相电机的起动原理分为:1。电阻起动型(冰箱电机等。);2.电容起动型(木工刨床电机等。);3.电容式操作(洗衣机、电风扇等。);4.电容启动操作模式。

启动电机后，电容启动电机的电容将被切断。断电原理是电机轴上有一个离心开关，达到一定速度就会断开。如果启动线包打不坏，就会烧坏；当电动机启动或正常运行时，电容操作电动机的电容器工作。如果电容变小，电机启动难，风扇转动慢，风速降低。
