石子路贴图 【技术分享】Substance Designer--制作一条材质丰富的石头路

简介

大家好，我是SungJun Kang，出生于韩国，目前从事场景艺术，曾经在PC和手机上参与过网络游戏的制作。我上大学的时候，专业是产品设计。当时对3D艺术产生了兴趣，于是在附近的CG学校学习了近一年。大学毕业后，我仍然通过Youtube和书籍继续学习。现在，我在加州一家名为BALCHAGI的公司学习在线材料制作。凭借多年的经验和技术专长，该公司为国内外电影/游戏行业的CG/IT开发人员提供专业培训。

探索物质设计者

当我第一次在YouTube上看到关于SubstanceDesigner的视频时，我真的很震惊。我意识到SubstanceDesigner以后主要用在CG未来，所以决定多了解一下。一开始我尝试在YouTube上搜索，但是有很大的语言障碍，可以尝试模仿，但是很难理解这些概念。直到有一天，听说寓言韩国分公司在进行线下教育，于是参加了课程，很快就爱上了SubstanceDesigner。我最喜欢的功能是创建程序地图，这意味着您可以随时修改创建的高质量PBR地图，无论是在工作时间还是在空闲暇时间。

当我开始这项工作时，我想在SubstanceDesigner中尝试制作公司的天花板。于是我拍了一张屋顶的照片，开始收集类似的图片，有形状有颜色的苔藓、泥巴、石头等。对这些图片进行观察和分类，就像是一场新的冒险的开始。

石头

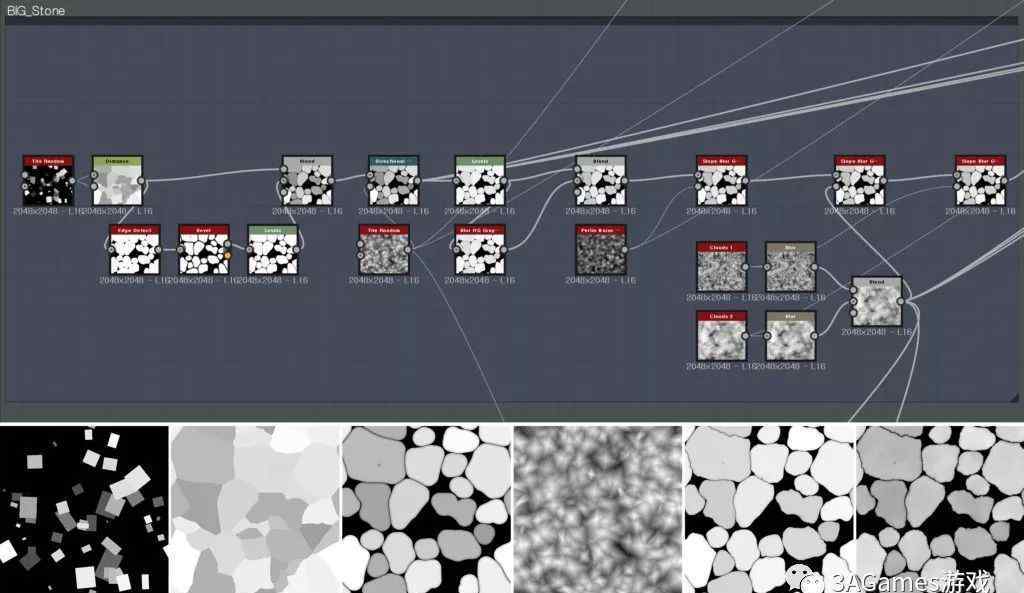

我使用随机平铺、距离和边缘检测来创建各种石头。调整图形，使大中型石材能够适当分布。石头之间的间距将准确而均匀地分布在水平面上。如果石头的形状是你喜欢的，你可以一点一点修改，让它更自然。

首先，石头会随着一些小细节的加入而缩小。这里使用的Tile Random的方法是创建一个尖角形状的高度图，作为方向扭曲的强度输入。这样就可以形成一个光滑但不平整的形状，看起来像是一个半角或者是一个破碎的碎片。接下来，使用低噪声的斜率模糊灰度来增加外观细节。这样做，石头看起来会更自然，就像被外力压碎了一样。

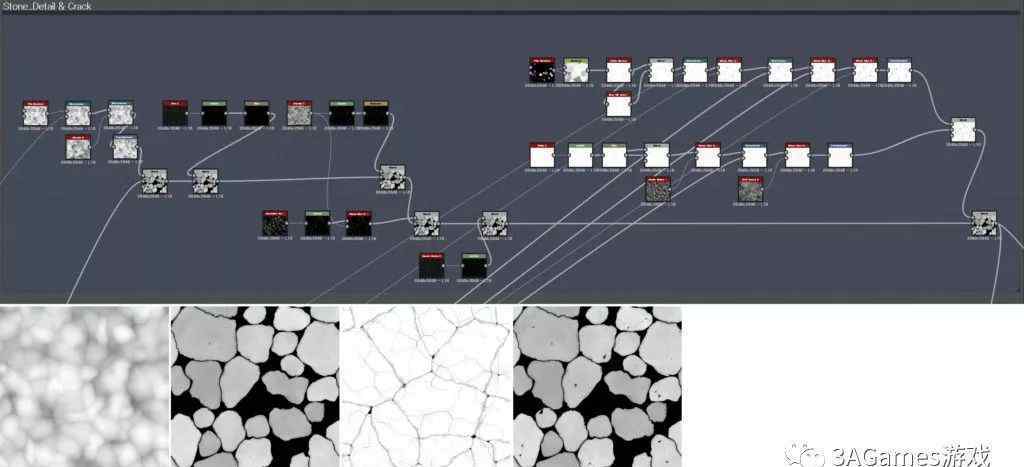

在完成石头的整体形状后，需要添加角度曲率、石头表面和裂缝的地图。

最后，是时候在完成的石头上放置裂缝了。当你完成柏林噪波和新斑点2时，在最大的石头上完成的工作是通过混合之前创建的石头来完成的。

这个程序也意味着在保证质量的同时，不需要添加太多细节。

苔藓

看参考资料的时候发现苔藓的形状很小，重要的是要叠在一起，而不是一个一个的。同样重要的是，使用的颜色要与石材的颜色和周围环境自然搭配。因为石头是重点，苔藓需要支撑整个场景。

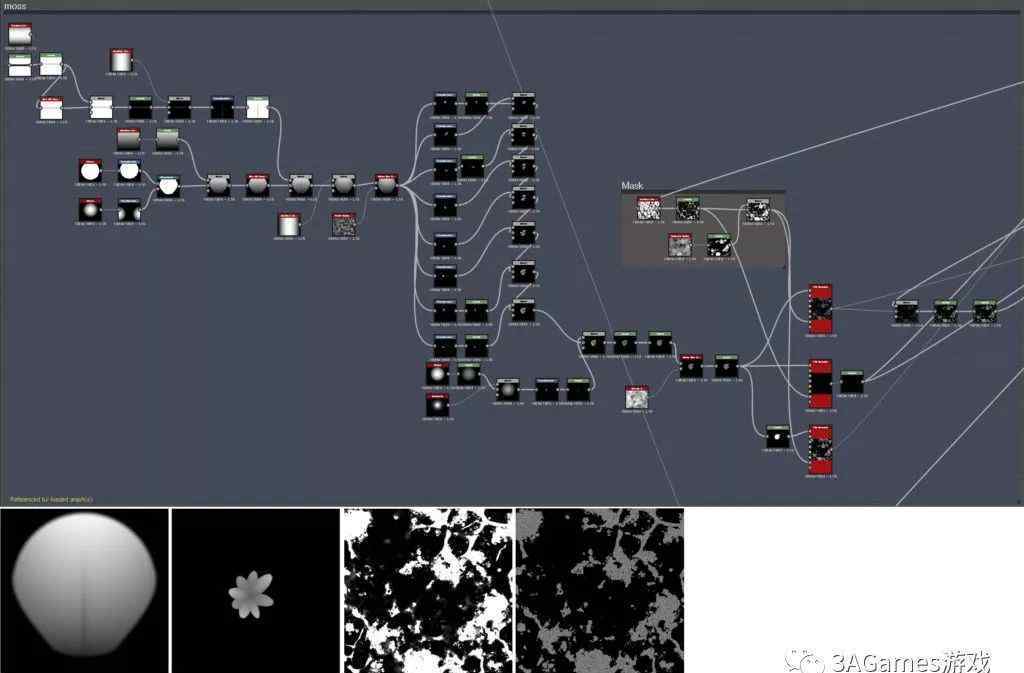

在创建了一片叶子后，我使用平铺采样器将它放在土壤和石头之间的几个不同方向上，以形成一个形状。同时，使用带有AO贴图和湿气噪点的遮罩贴图，使其分散得更加不规则和自然。最后，叶子被放入石头的缝隙中，产生了自然的效果。

水

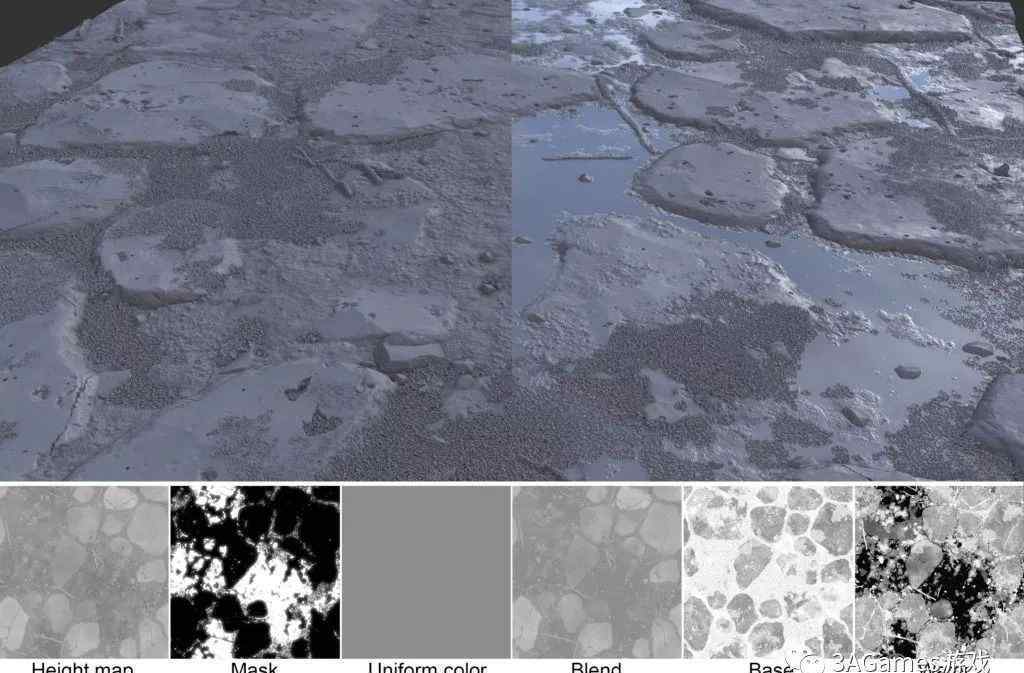

至于水，我用了一个很简单的方法。我在完成的高度图中添加了灰色作为均匀颜色，只在水混合的部分变暗颜色，并通过调整粗糙度图来反映它。最重要的是，为了让UE4突出水面，光线方向和HDRI图像必须很好的协调。光线是提高地图质量的一个非常重要的因素，所有对象的值都需要由光线来定义，尤其是在CG中。

优化

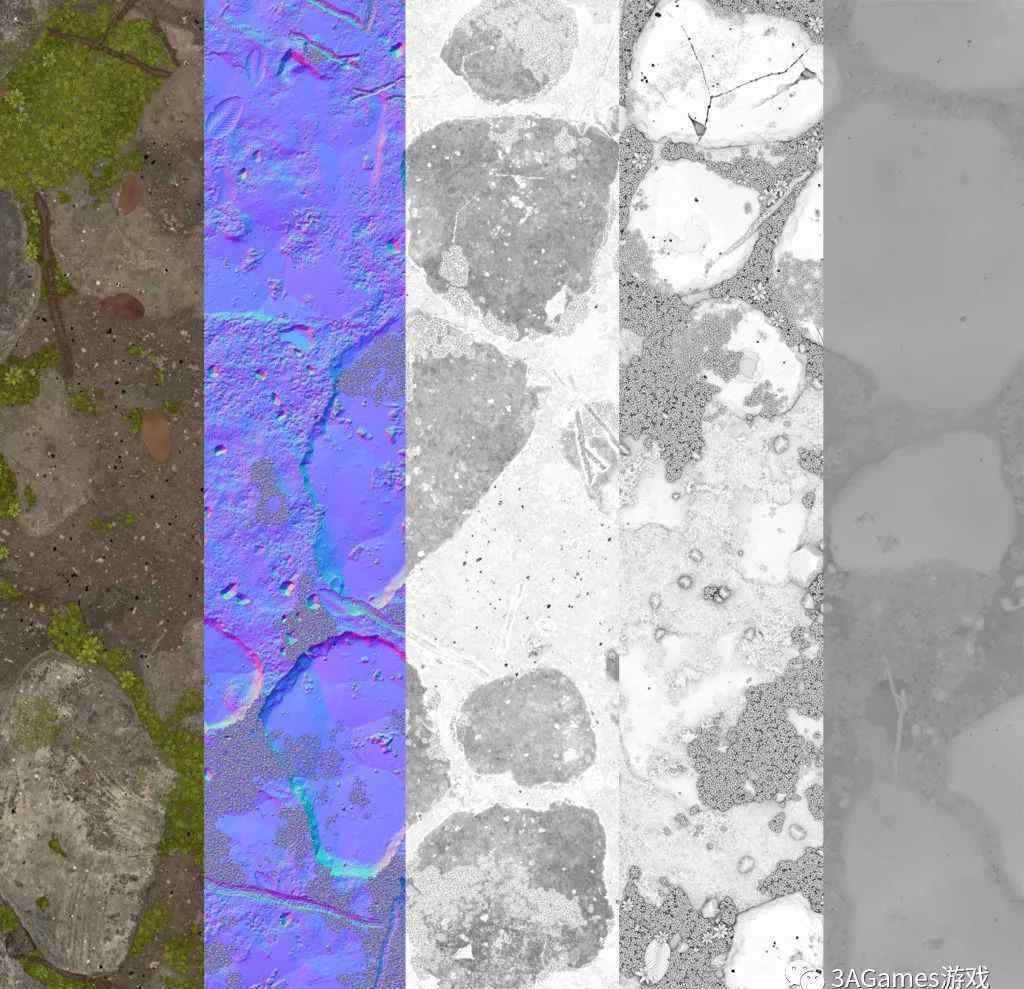

没有机会在游戏项目中使用Designer是一件可悲的事情。因此，我在实体设计器中提取了基本颜色图、法线图、粗糙度图、高度图和环境遮挡图，并将其导入到UE4中。为了得到更好的效果，我设置了Lighting，用地图搭建了一个小场景，高亮显示。为了隐藏树的边缘和阴影，并使底部的场景突出，我将IBL(基于图像的照明)与阳光、天空光和HDRI图像相结合。我改变了太阳的方向，改变了时区，并做了一些其他的改变，以创建一个完整的图像。
