前言

各种检查井(包括圆形、矩形和异形检查井)是城市道路、密集生活区地下排水系统、电力电信系统和城市光缆通信系统等地下管道系统的必备基础设施之一。在现有的地下管线规划模式下，每条管线都需要修建自己的检查井。据行业统计，像武汉，路面检查井总数超过百万；贵阳市道路上有43000多口检查井，国内各类检查井市场需求巨大。

一、当前混凝土检查井类型

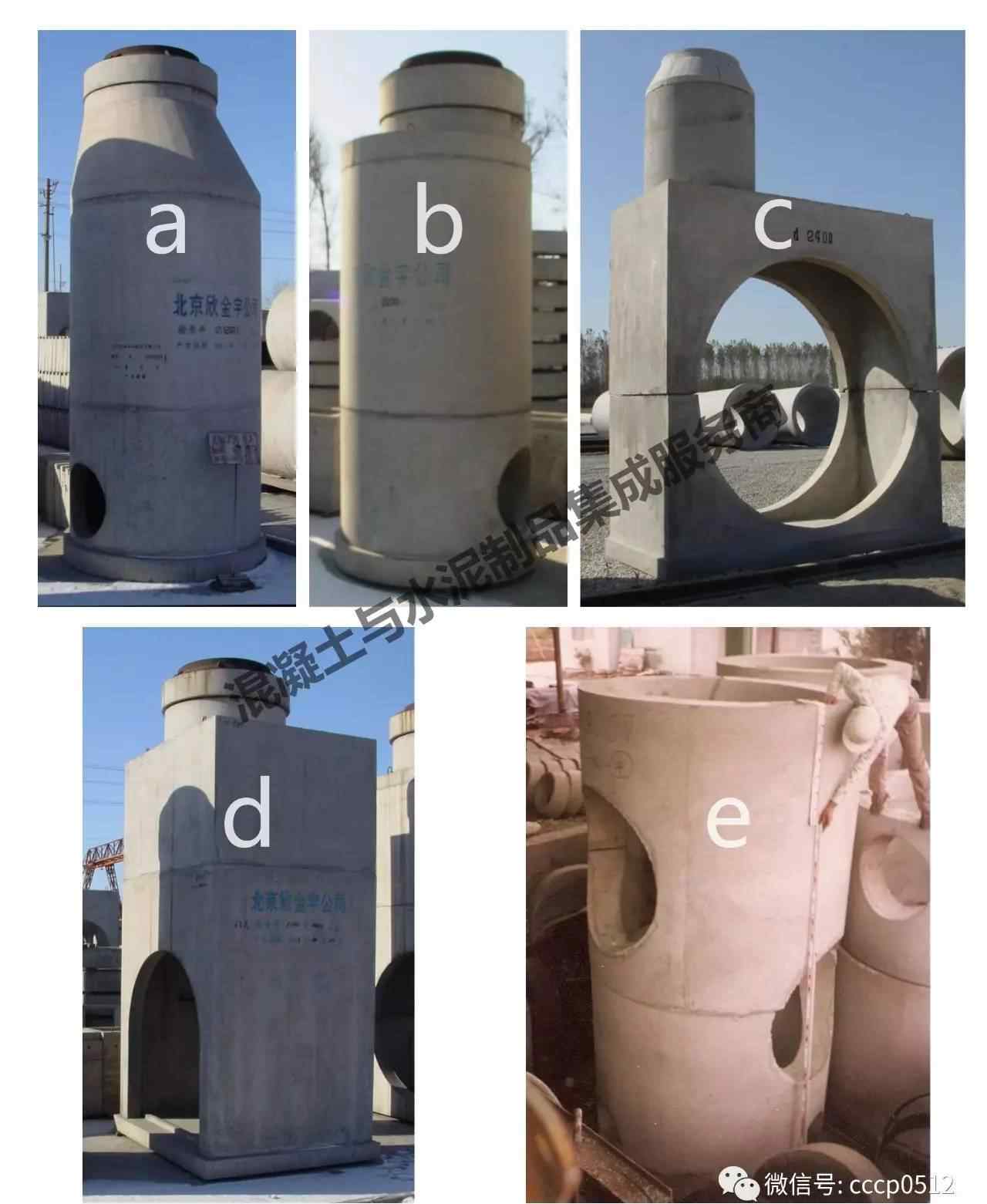

[上图]是目前国内常用的几种混凝土检查井。

其特征在于使用马蹄形闭合环；上下腔室的组合；分离井底室底板；井室设有与管道相连的圆孔。

其特征在于不使用闭合环；上下腔室的组合；井室上的独立顶板；井室下方的独立地板；井室设有与管道相连的圆孔。

(3)其特征是锥形收敛环、矩形井室和上下井室组合，各有半孔和顶板、底板。

矩形井室；不要使用闭合环；带顶板的上井室；分离井底室底板；井室内有一个与管道相连的u形孔。

(五)其特征是上下两个腔室组合在一起，腔室设有与管道连接的圆孔和独立的顶板和底板。另外:单井室；带底板的井室；带柔性连接的裸眼井室等。

二、现有混凝土检查井的特点

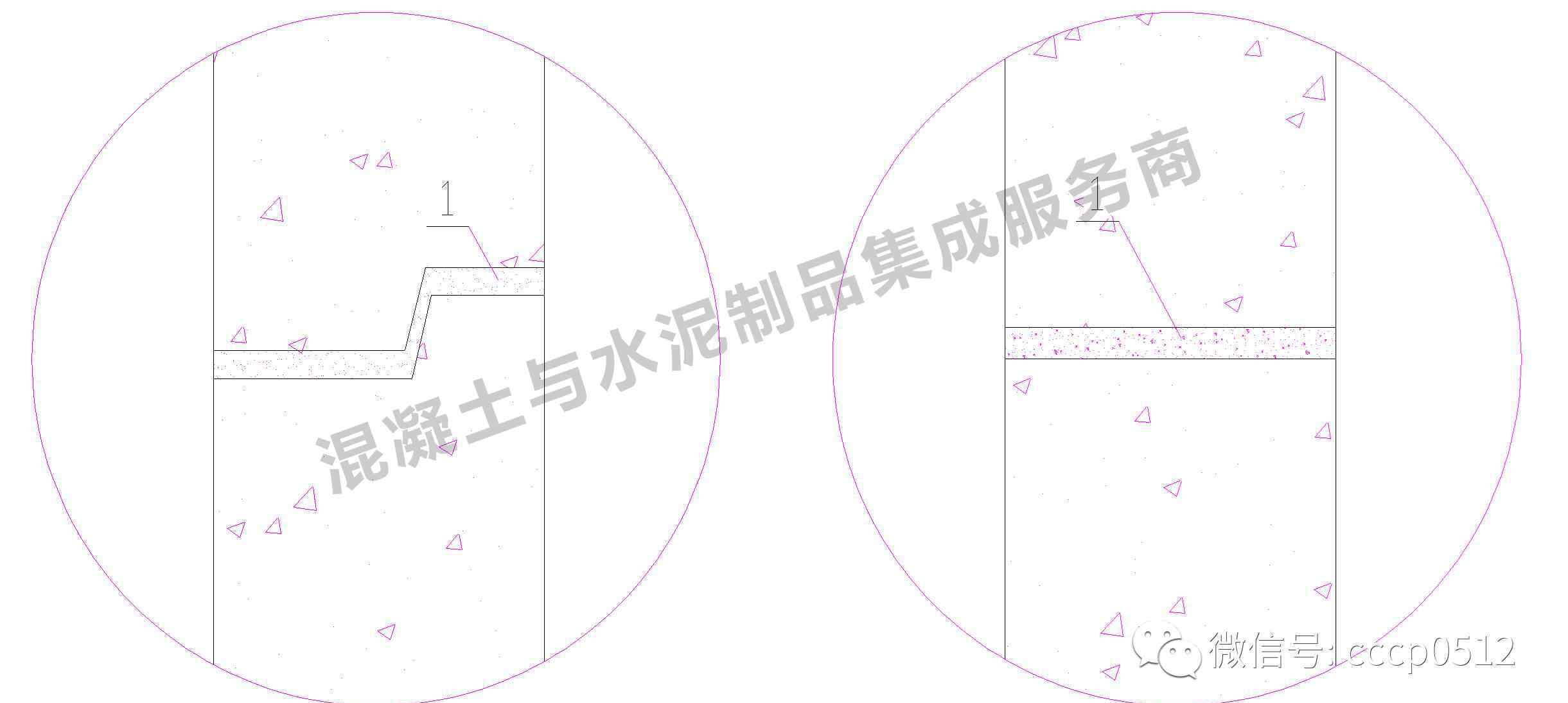

(1)构件之间的接口是刚性连接，用砂浆作为密封材料。

②井室与管道的连接基本为刚性连接，密封材料采用普通水泥砂浆。

③井盖的左静与井口环连接，在安装检查井时，将螺栓嵌入井口环并用螺母锁紧。

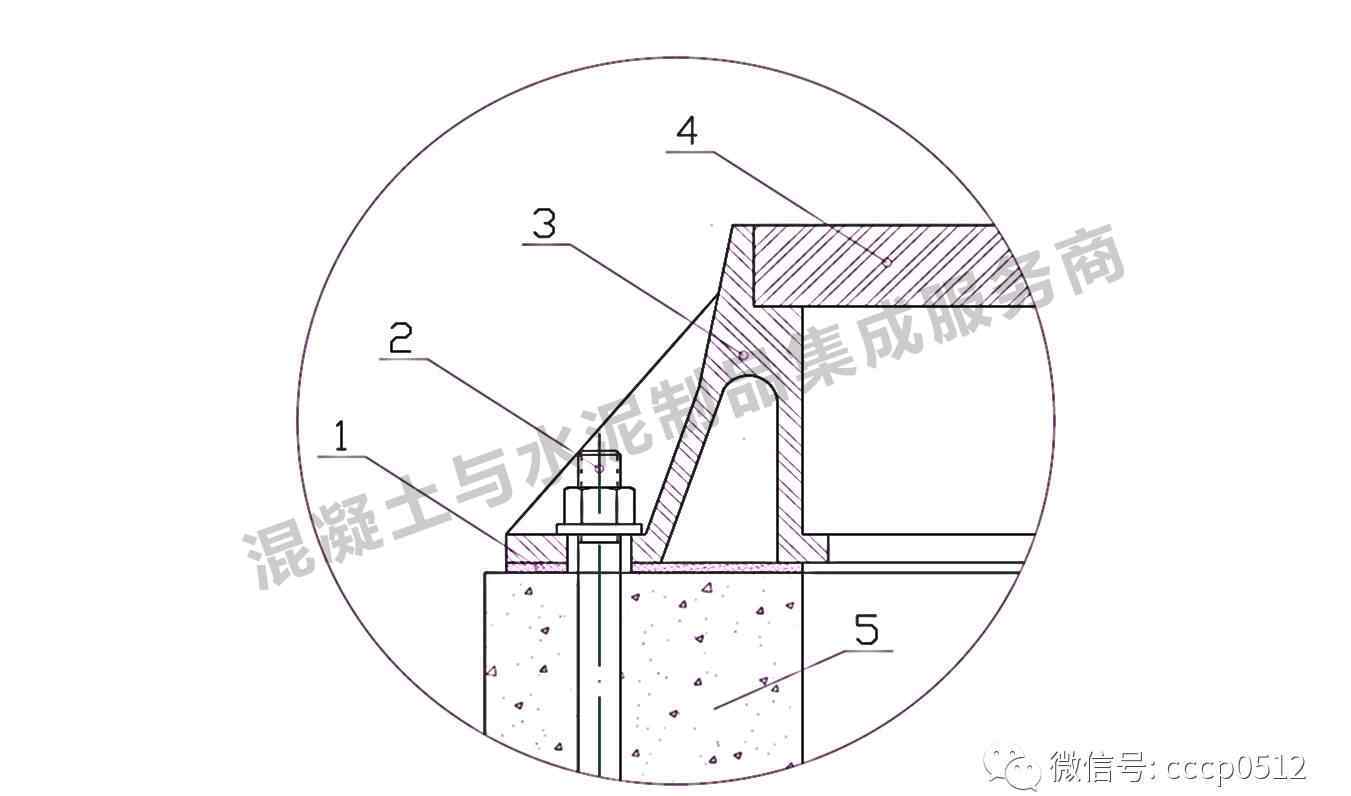

1-水泥砂浆；2-螺栓和螺母；3-左静；4-井盖；5-井口环

④井房流水槽现浇制作。

⑤混凝土检查井顶面标高通过调整环和填充砂浆进行调整。

这些类型的混凝土检查井的缺点:

(1)普通水泥砂浆是砌筑和密封材料，强度低，收缩大。

(2)混凝土检查井构件之间的接口为企口或扁口形式，用砂浆砌筑，用水封闭。在长期冲击载荷下，界面逐渐破裂，导致闭水性能失效和泄漏。

③在长期冲击荷载作用下，混凝土检查井左静与井口环交界处的砂浆逐渐崩解脱落，井盖下沉，导致路面不平整，行车质量下降。

(4)接口采用砂浆刚性接口，施工速度慢，现场湿作业重。

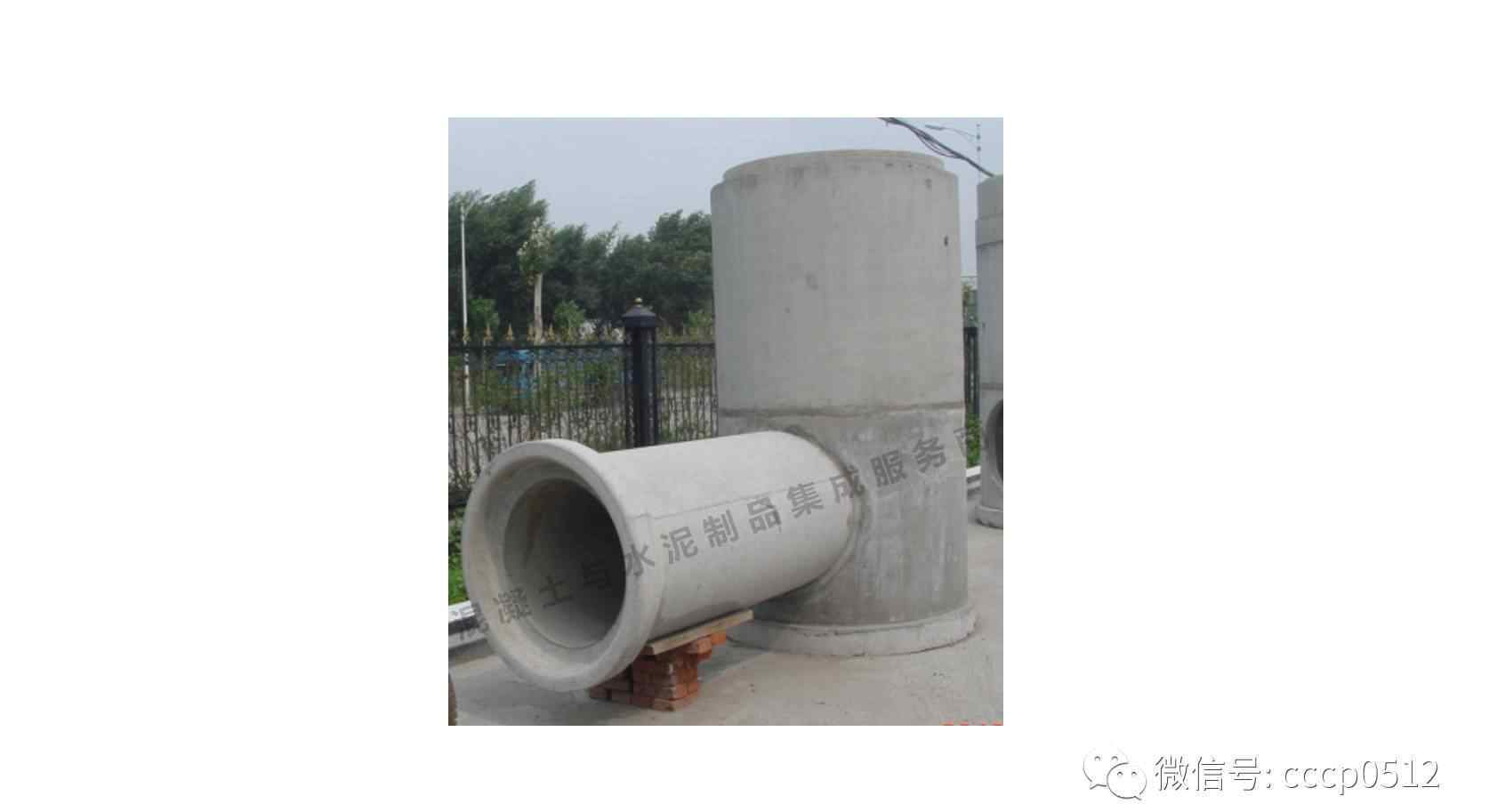

⑤混凝土检查井室与管道连接处刚性连接。一定时间后，地基会沉降，管道与检查井之间的沉降不一致，管道会因弯矩而破裂。

⑦ ⑧ ⑨略

三、当前混凝土检查井加固

目前大部分混凝土检查井生产厂家使用的是上世纪末北京市市政工程研究所编制的05SS521预制混凝土排水检查井图集。以当时的理解水平来看，强化的量显然是太多了。

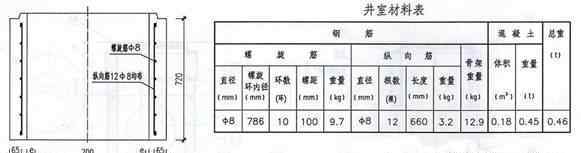

下图是从05SS521图纸集中提取的钢筋图和钢筋表。φ700混凝土井房面筋785.3982mm2，φ8钢筋全高720mm，10环。

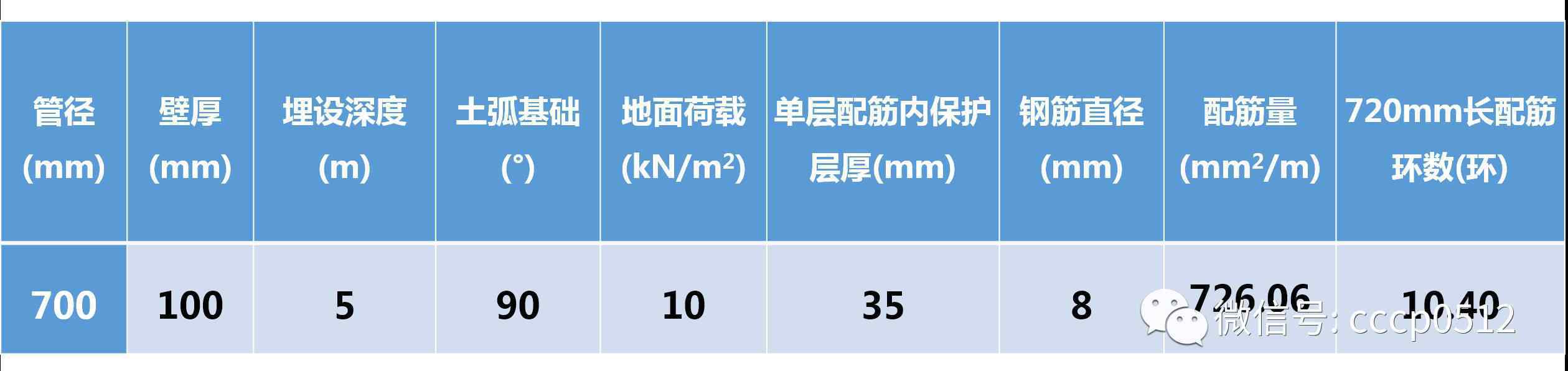

但φ700混凝土管作为埋深5m、土弧90°的基础，混凝土强度等级为C30，钢筋设计强度为C30，计算配筋量如下表所示:

φ700混凝土井室的配筋量相当于埋深5m的φ700混凝土管的配筋量，长度720mm的配筋环数约为10环(配筋直径8mm)。显然，位于土基上的管道上的荷载远大于垂直混凝土井室的荷载，两者之间相似的配筋量说明05SS521图集的配筋不合理。

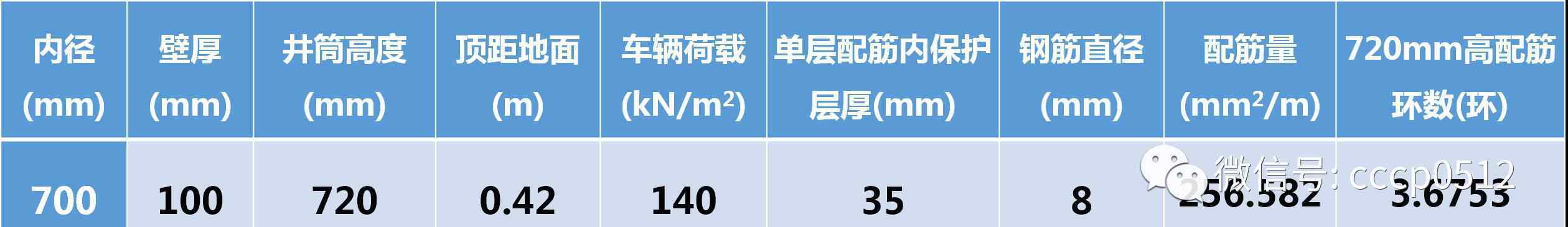

【见下表】根据《给水排水工程结构设计规范》(GB50069-2002)规定的计算荷载组合和作者建立的方法计算的配筋量，720mm高的φ700混凝土竖井只需配ф 8直径钢筋4(3.68)环，这也说明05SS521图集配筋不合理。

注:井筒离地面越近，内力越大。上表中的加固量是根据井筒顶部与地面之间的最小值计算的。

此外:

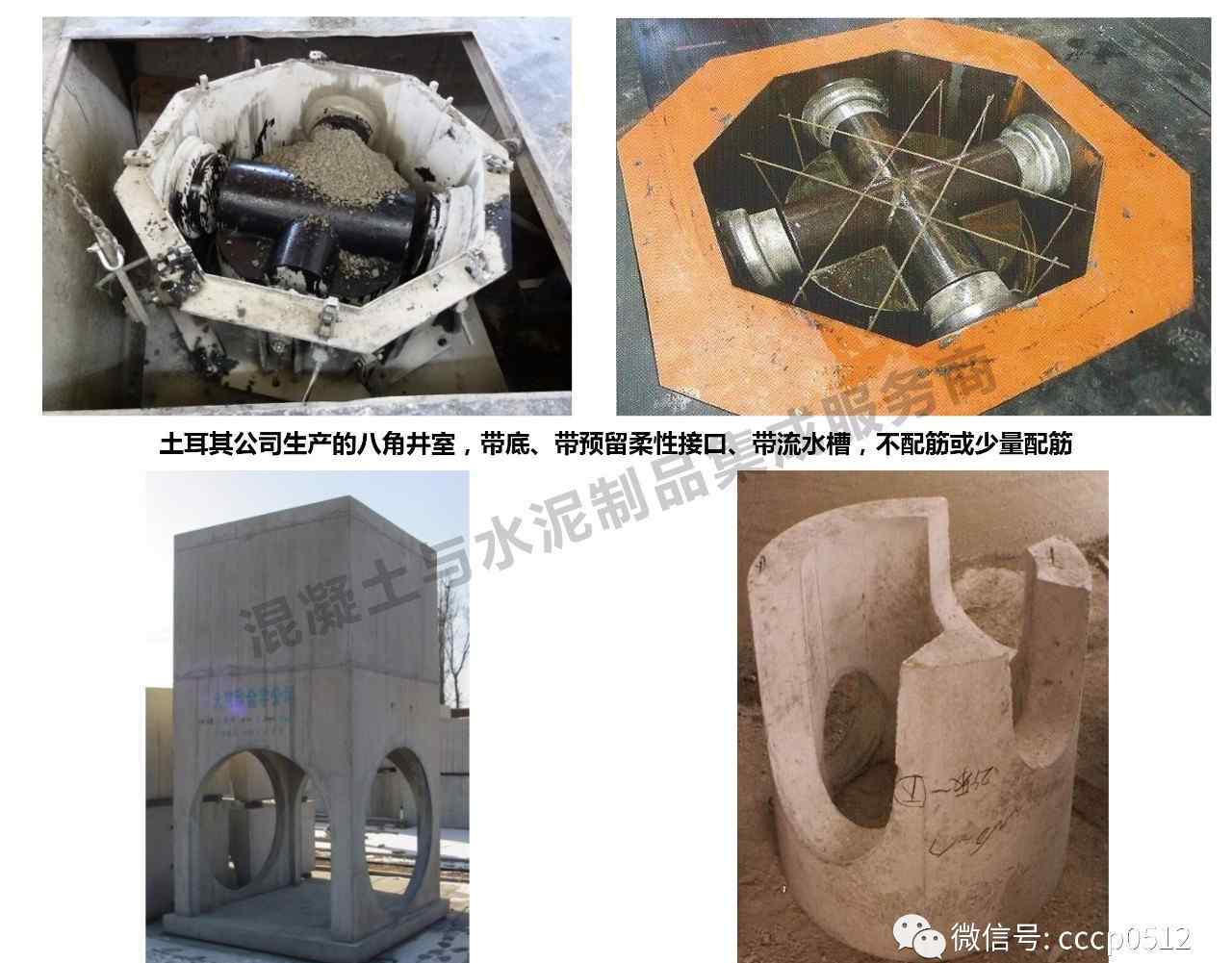

比如在日本、土耳其、法国、德国等国家，其他检查井构件基本不进行加固，软土地基中使用的井室底板配有少量钢筋。[见下图]
