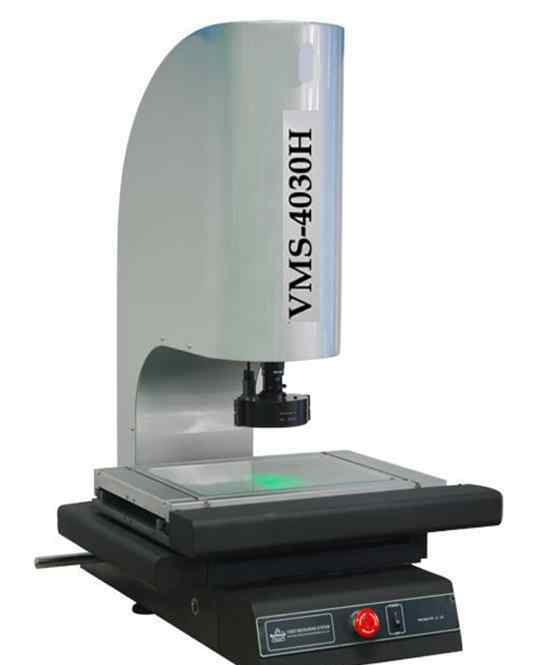

影像量测 影像测量仪精密测量软件系统

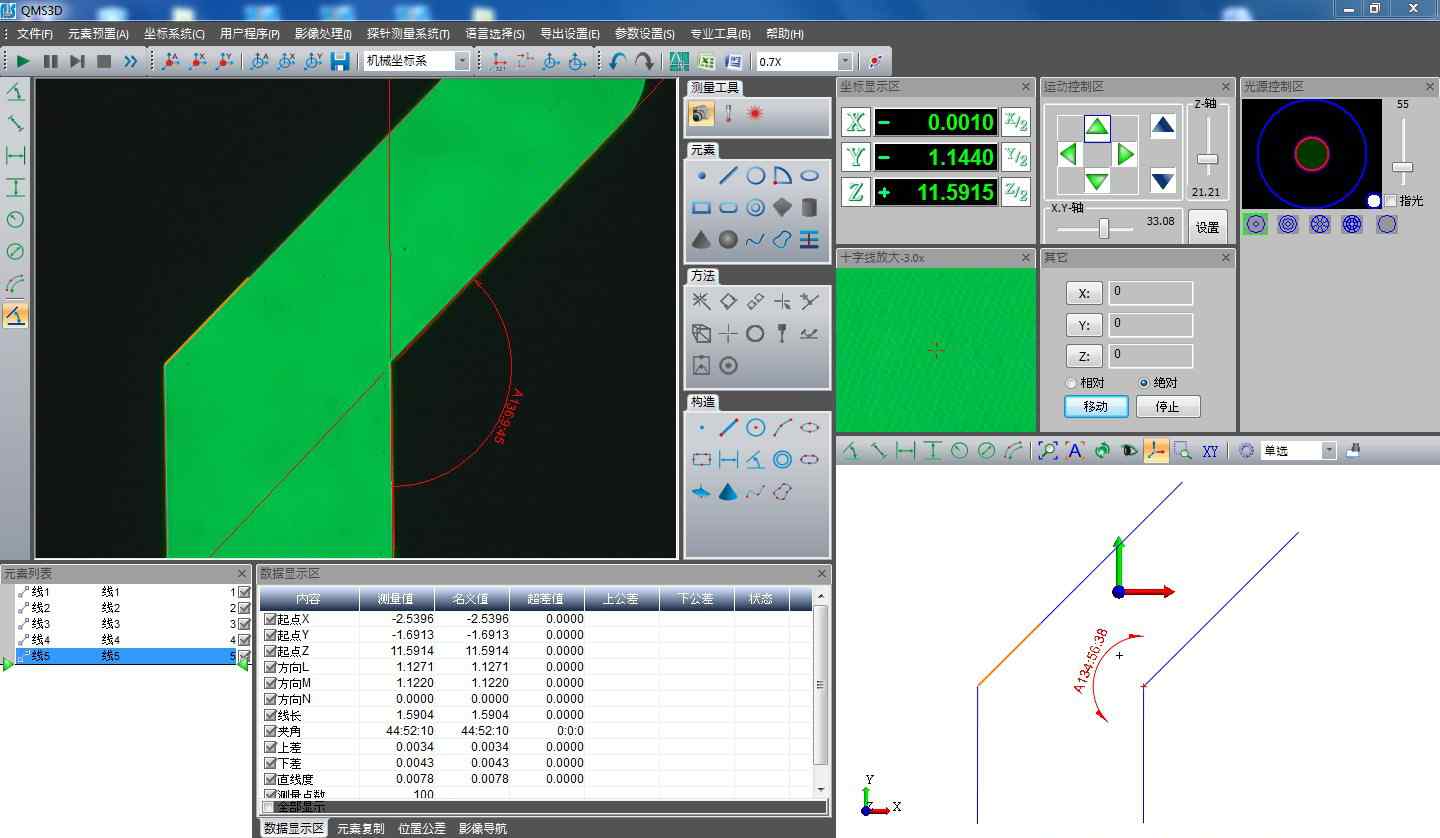

第一章自动化软件概述

全自动软件是我公司自主开发的自动图像测量应用软件，可以直观地分析检测二维测量的坐标，用探头测量三维几何元素，用激光位移器测量平面度和高度。用于各种精密制造行业，如手机零部件、模具、电子、通讯、机械、五金、塑料、仪器、钟表、PCB、LCD等行业。可测量的材料包括金属、塑料、橡胶、玻璃、PCB、陶瓷等。

1:几何元素测量

可以测量十五个几何元素(点、线、面、圆、弧、椭圆、矩形、键槽、环、圆柱、圆锥、球面、开曲线、闭曲线、焦平面、角度、距离)，也可以预设高度。

特点:

(1):根据实际测量要求，可以选择接触测量-探针测量，也可以选择非接触测量-图像和激光位移测量。

(2):各种测量方法:智能寻边、积分采样、多阶段采样、鼠标采样、邻近采样、十字准线采样、放大采样、比较采样、边缘采样、轮廓采样、探针采样、激光采样；

2.几何元素构造

强大的几何元素构造功能，可以构造二维和三维几何元素；

特点:

(1):可以构造各种元素，如点、线、圆、弧、椭圆、矩形、距离、角度、环、键槽、平面、圆柱体、圆锥体、球体等。

(2):各种构造方法:提取法、相交法、垂直法、平行法、切线法、对称法、镜像法等。

3.坐标系

可建立机械坐标系和工件坐标系，实现各坐标系的坐标转换，方便实现直角坐标系和极坐标系统的相互转换，实现各工件坐标系的存储和使用。可以建立二维坐标或者三维坐标；

4:用户程序

无限制的用户程序录制、编辑、保存和调用功能。全自动用户程序可以记录和编辑所有用户动作，实现重复测量，大大提高测量效率。

用户程序教学方法简单，复制教学步骤，强大的可视化编辑功能，方便批量测试。

通过教学程序对用户程序进行全自动记录。当用户第一次测量工件时，系统自动记录工件测量的用户程序，记录的用户程序可以保存到计算机中重新打开和重新运行。

5:自动对焦

全自动对焦功能。无需用户参与的自动对焦功能，保证了机器能够自动准确地找到对焦位置，大大避免了传统手动对焦方式带来的误差，提高了测量精度和效率。

可以自由选择对焦方式:大面积对焦和小面积对焦。

6:自动缩放

自动变焦镜头自动调整到指定倍率，并自动调出对应倍率的像素校正数据。

7.图形功能

具有完善的图形处理和显示功能(缩放、平移、窗口显示、局部放大和全屏显示)，使测量结果更加生动直观，方便用户操作。

8:标记功能

可以直接在绘图区和图像区的元素图形上标注角度、距离、X方向距离、Y方向距离、圆(弧)半径、圆(弧)直径、弧长，让用户一目了然。

9.误差补偿

该软件具有系统误差、镜头中心补偿和工作台表面校正功能。目前可以补偿坐标定位系统误差和垂直度系统误差。坐标定位系统的误差补偿有两种方法:“线性补偿”和“分段补偿”。镜头中心补偿是补偿不同倍率下的镜头中心偏移。

10:公差:

完美的尺寸公差计算能力。

符合国标形位公差的计算能力，用图表描述直线的直线度、圆和圆弧的圆度、平面的平面度。

位置公差计算包括位置度数、平行度、垂直度、倾斜度、同心度、圆跳动、最大实体位置度数、最小实体位置度数、同轴度和对称度。

11:报告功能

测量数据可以导出到默认Excel、自定义Excel、Word、SPC和文本文件。

12:探头管理系统

探头管理系统包括标准设定、探头校准、探头管理操作和探头系统管理功能。

13:激光置换器测量

激光位移器可以测量平面度、高度和平行度；

14:传感器同步

传感器同步包括:探头与图像的同步和激光位移器与图像的同步；

15:图像导航和夹具测量功能

16.语言转换

“简体中文”、“繁体中文”和“英语”三种屏幕对话语言已经准备好，可以满足大多数用户的需求。最终解释权:王锴18511530583
