三相式过电压保护器 三相组合式过电压保护器工作原理

FGB和TBP三相组合过电压保护器又称复合过电压保护器。既能限制各种真空开关引起的大气过电压和操作过电压,又能保护相间过电压。用途广泛,适用于KYN、XGN、GBC、JYN、GZS等不同型号35KV及以下开关柜的配套。也可直接用于小型箱式变电站,广泛应用于电力、冶金、化工、煤炭、轻工、建筑、电气化铁路等行业。过压保护器是如何工作的?

该复合过电压保护器采用阻燃耐老化硅橡胶作为外壳材料,四根硅橡胶高压电缆和氧化锌阀片一次整体硫化成型。除了四个线头的裸露导体,其他部分都用绝缘体封闭。过电压保护器采用放电间隙对氧化锌阀片进行分压,降低了操作冲击保护的剩余电压,实现了操作过电压的保护。而且过电压保护器接入电网后,有利于破坏谐振条件,电阻产生阻尼振荡,有利于降低谐振过电压的幅值。

复合式过电压保护器的相间过电压保护原理:当三相A、B、C中的任意两相发生过电压时,保护单元P1、P2、P3中对应的两相通过各自的间隙元件成对并联,然后由P4放电保护,使过电压保护器的氧化锌阀片导通限压。过电压消失后,氧化锌阀片漏电流很小,放电间隙分量自动恢复。

复合式过电压保护器的相对过电压保护原理:当A、B、C三相中的任意一相对地发生过电压时,P1、P2、P3保护单元中相应的一相和接地相P4通过各自的间隙元件串联放电。

1.《三相式过电压保护器 三相组合式过电压保护器工作原理》援引自互联网,旨在传递更多网络信息知识,仅代表作者本人观点,与本网站无关,侵删请联系页脚下方联系方式。

2.《三相式过电压保护器 三相组合式过电压保护器工作原理》仅供读者参考,本网站未对该内容进行证实,对其原创性、真实性、完整性、及时性不作任何保证。

3.文章转载时请保留本站内容来源地址,https://www.lu-xu.com/guonei/1355065.html

上一篇

曝苹果汽车明年三季度推出

下一篇

农村大喇叭广播 "村村响"工程深入农村,"大喇叭"又开始广播啦

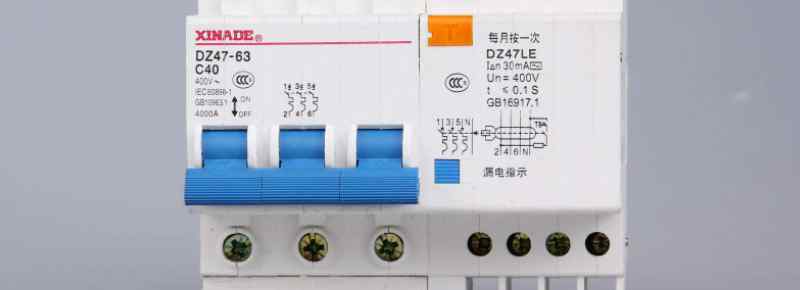

漏电保护器跳闸 漏电保护器跳闸原因及跳闸排除方法

  • 漏电保护器跳闸 漏电保护器跳闸原因及跳闸排除方法
  • 漏电保护器跳闸 漏电保护器跳闸原因及跳闸排除方法
  • 漏电保护器跳闸 漏电保护器跳闸原因及跳闸排除方法

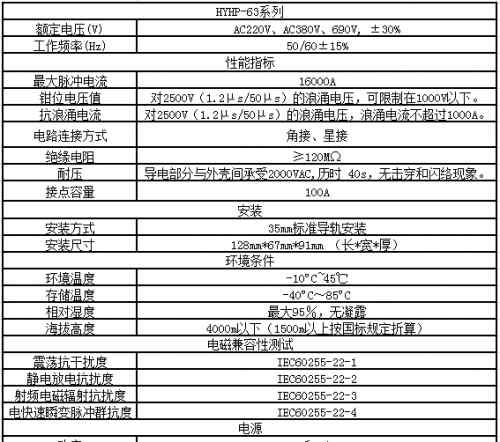

谐波保护器 HYHP-63/380谐波保护器
