电应 工地临时用电应如何配置？配电箱使用规范详情！

配电箱(柜)适用于施工现场和室外临时用电，应满足“三级配电、两级漏电保护、一机一闸一漏电一箱”的配电保护使用要求。配电箱(柜)和开关箱内电气元件的选材、制造工艺、选择和配置应符合国家相关标准，产品应通过CCC认证。配电箱(柜)外壳采用冷轧钢板，防雨、防尘、户外。钢板厚度符合标准要求，经久耐用。

配电箱(柜)和开关箱应设有N线和PE线的端子板，进出线应通过端子板可靠连接。n线端子板必须与金属电气安装板绝缘；PE端子板必须与金属电气安装板电气连接。进出线中的n线必须通过n线端子板连接；PE线必须通过PE线端子板连接。PE线与端子板的连接必须电气连接，电气连接点的数量应比箱内回路的数量多两个，一个用于PE线进箱，一个用于重复接地。

三级配电设置示例

一个

总配电箱(柜)

DZ20型带隔离功能的透明塑壳断路器设置为主开关，DZ20系列160A-250A带隔离功能的透明塑壳断路器设置在4-8个支路，配有DZ20L(DZ15L)透明漏电开关或LBM-1系列漏电保护装置，具有欠压、过载、短路、漏电和断相保护功能， 并同时通电。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30毫安。最好选择额定漏电动作电流为75-150毫安，额定漏电动作时间大于0.1S且小于等于0.2S，动作时间为延时动作型。

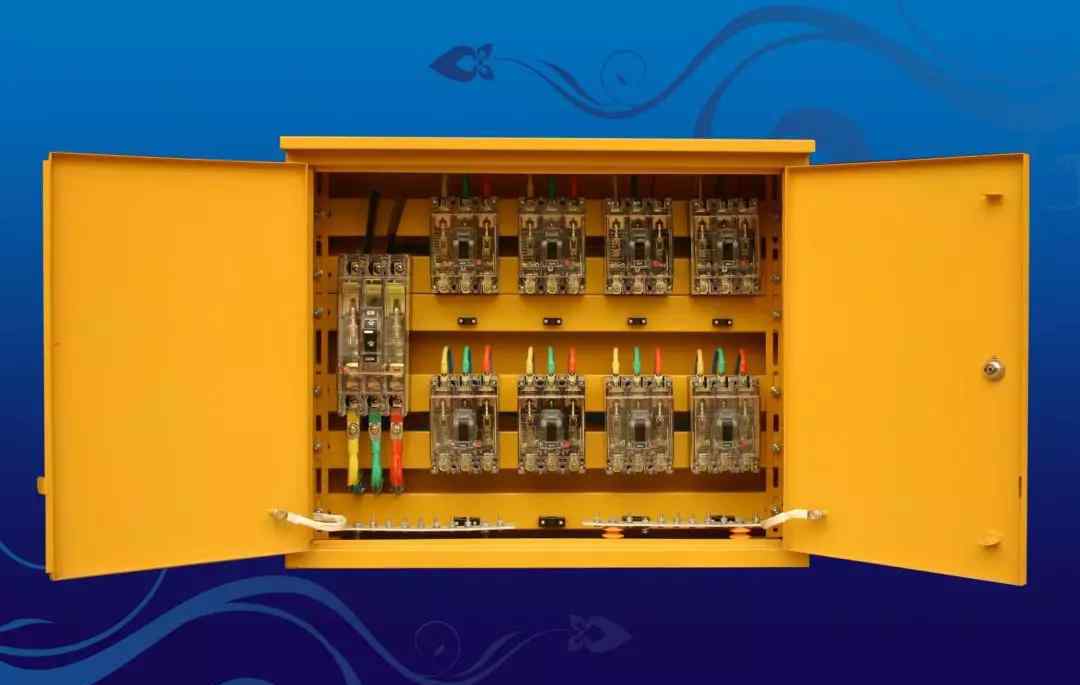

主配电柜示意图

主配电柜端子板接触图

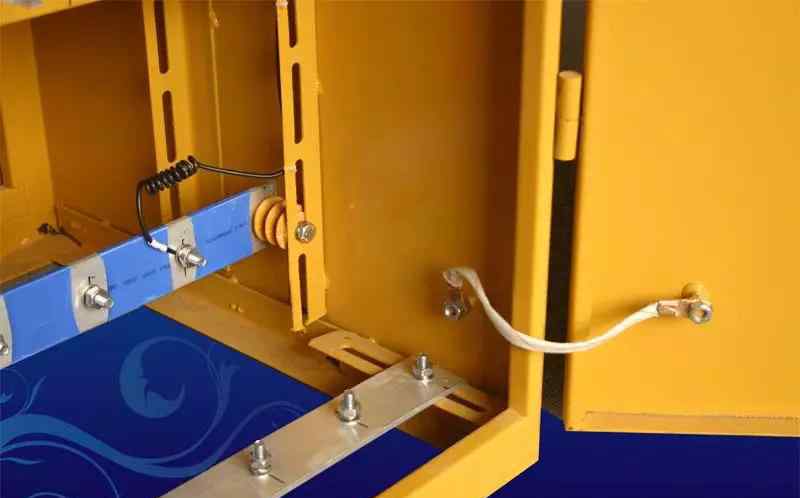

主配电柜门电气连接点图

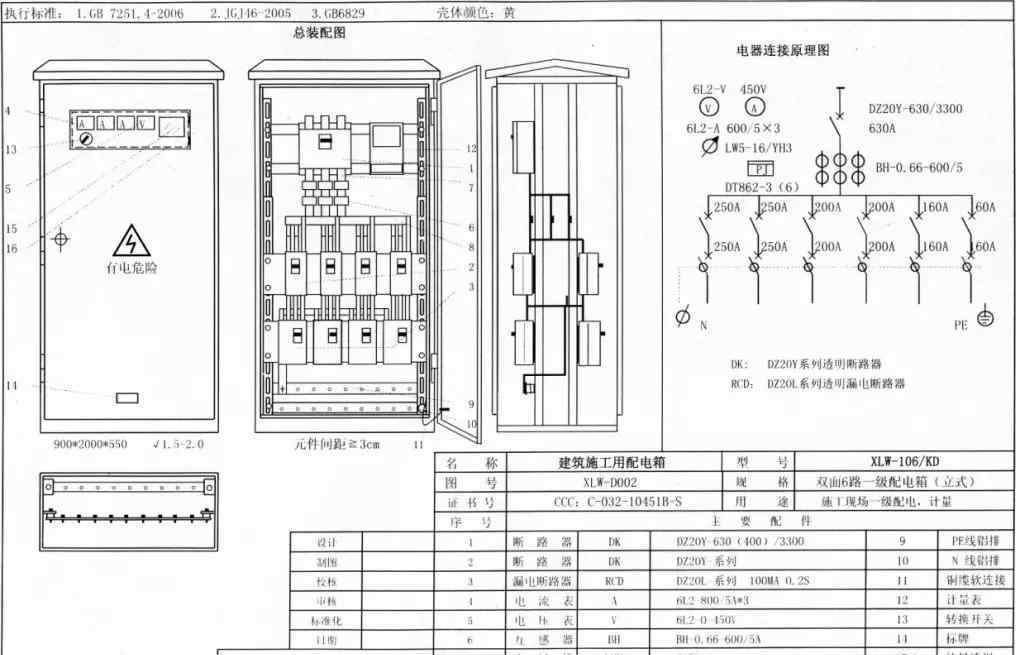

四回路配电柜电气系统图

六回路配电柜电气系统图

八回路配电柜电气系统图

二

配电盘

1配电箱包括照明电路(电源电路和照明电路分路配电)

以具有隔离功能的200A-250A DZ20系列透明塑壳断路器为主开关(适用于主配电箱内的断路器)；DZ20或KDM-1透明塑壳断路器用作电源分路和照明分路控制开关。DZ20或KDM-1透明塑壳断路器用作每个配电电路的控制开关。PE线连接螺栓和n线连接螺栓根据实际需要配置。

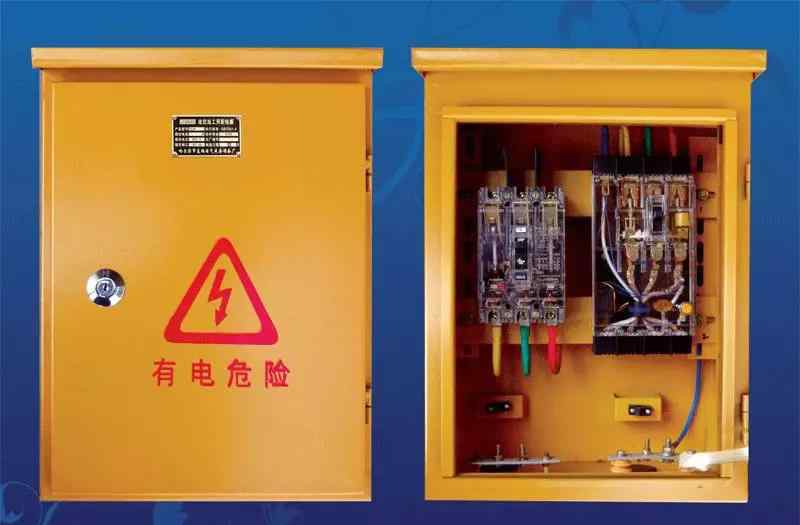

配电箱示意图

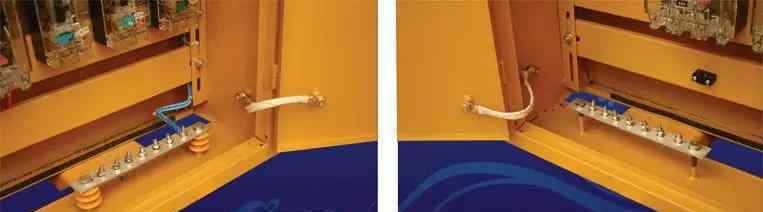

配电箱N线端子板接触图

配电箱PE线端子板接触图

配电箱电气系统图

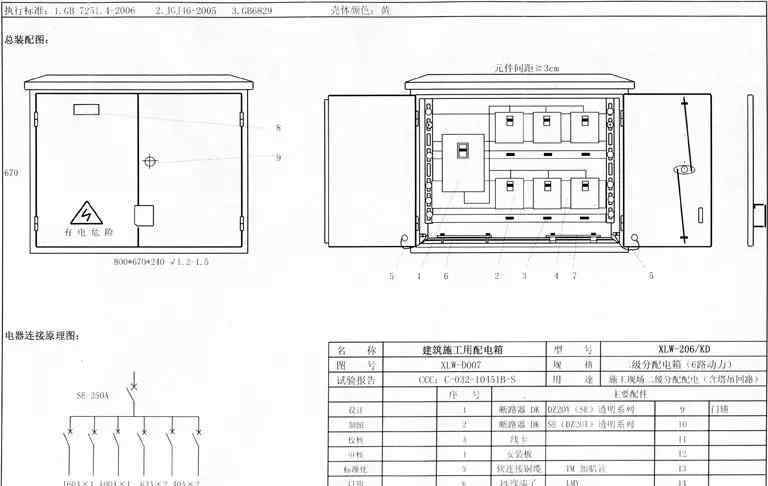

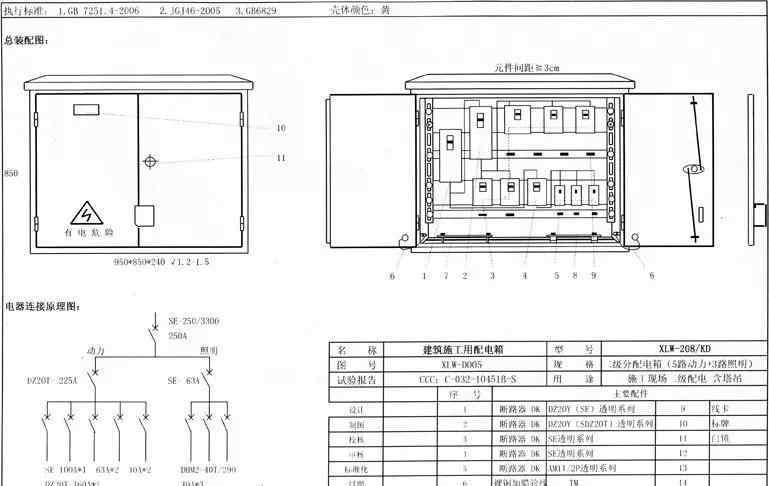

配电箱示意图，包括塔式起重机回路

配电箱系统图，包括塔式起重机回路

2配电箱，不包括照明电路

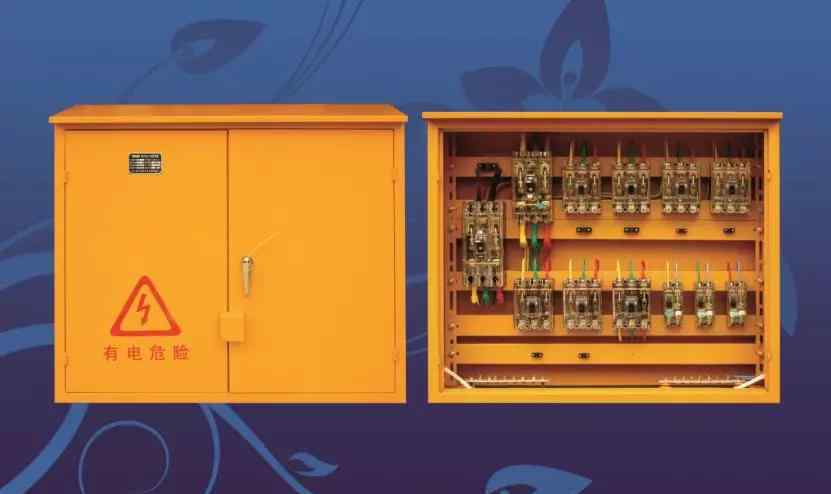

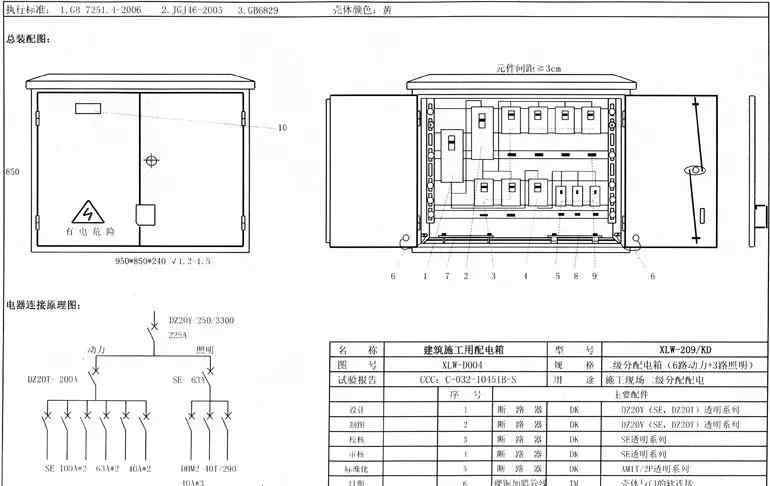

6-8回路配电箱示意图

6回路配电箱包含塔式起重机回路

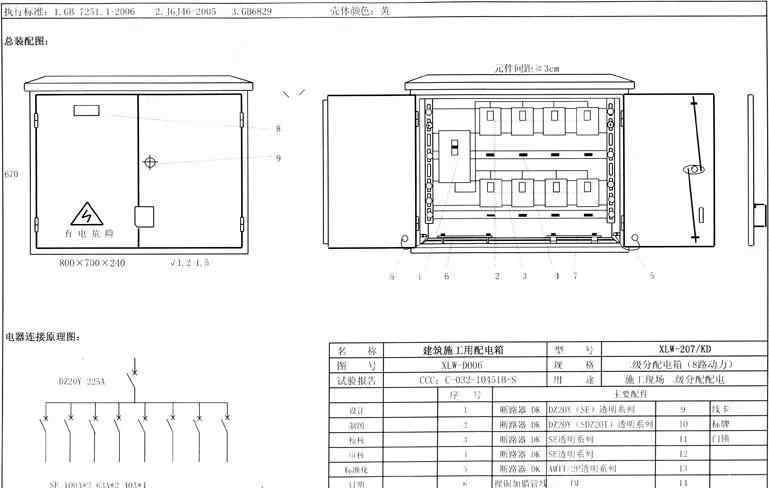

8回路配电箱系统图

6回路包括塔吊回路配电箱系统图

三

开关箱(一个开关，一个漏电，一个箱子)

1个用于大型设备如地泵的电源开关箱

设置KDM1或dz20(380v 160 a以上)系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排有3个连接螺栓。

地泵等大型设备开关箱示意图

地泵等大型设备电气系统图

2塔吊等设备电源开关箱

设置KDM1或dz20(380v 160 a以上)系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排有3个连接螺栓。

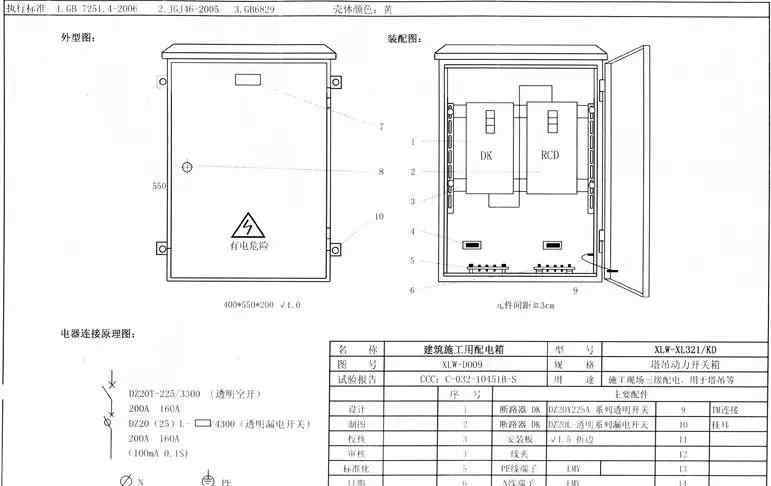

塔式起重机及其他设备电源开关箱示意图

塔式起重机等动力设备的开关箱系统图

33.0千瓦以下电气设备开关箱

设置DZ20(20-40A，380V)或SE，KDMI系列透明塑壳断路器作为控制开关，配置DZ15LE(20-40A)或LBM1系列透明漏电断路器，PE线端子排配有4个连接螺栓。

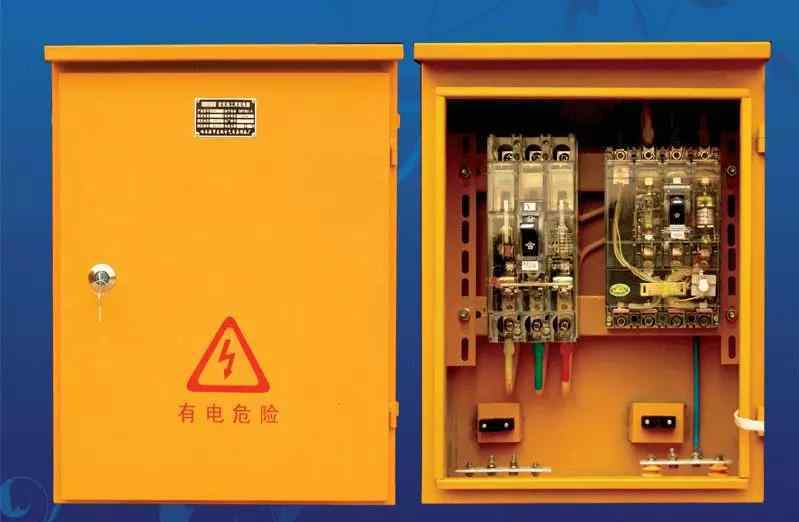

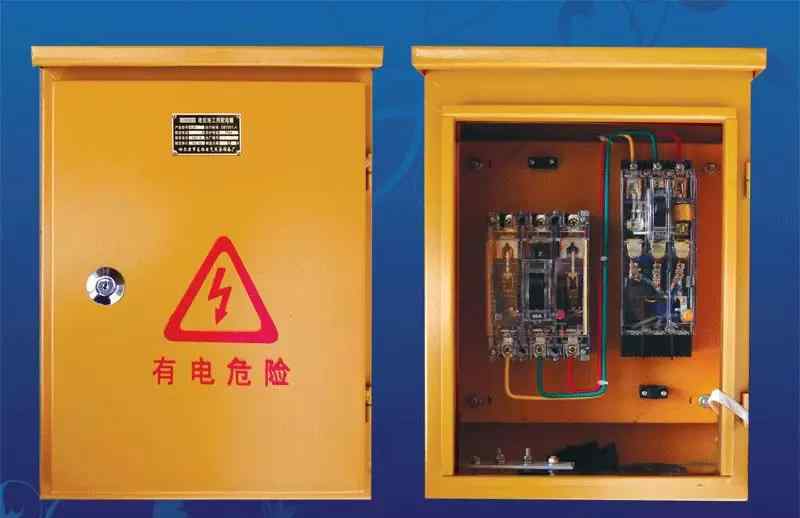

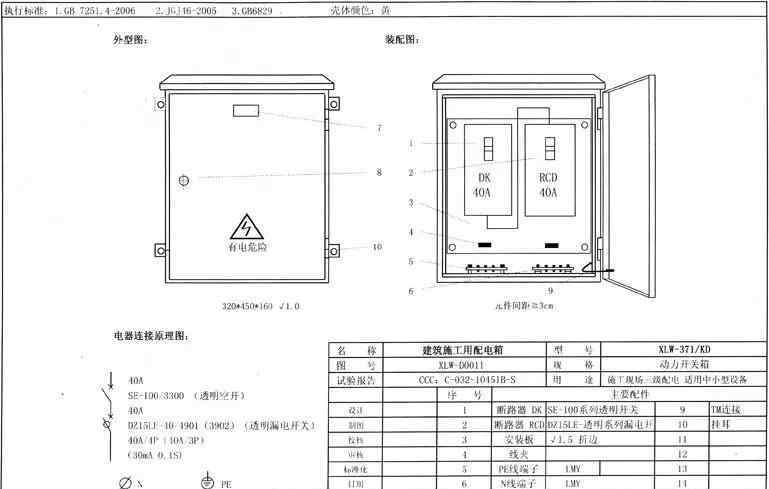

40A以下电源开关盒示意图

电源开关箱端子触点和电气触点连接图

40A以下设备电气开关箱电气系统图

45.5千瓦以上电气设备开关箱

根据受控设备的额定容量选择控制开关和漏电断路器。控制开关为DZ20(SE或KDM1)系列透明塑壳断路器，漏电断路器为DZ15L系列透明漏电断路器。PE线有3个连接螺栓。

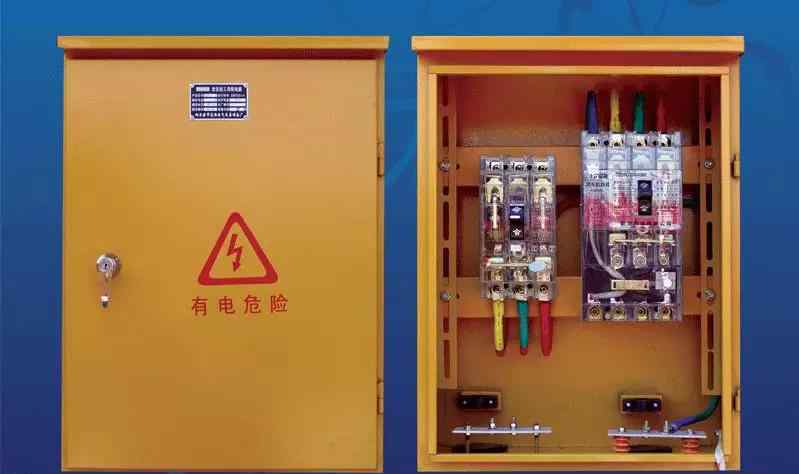

5.5KW以上设备开关箱示意图

5.5千瓦以上设备开关箱电气系统图

5照明开关盒

有kdm1-t/2 (20-40a)断路器、DZ15L—20-40/290-40/290漏电断路器和3个PE线螺栓。

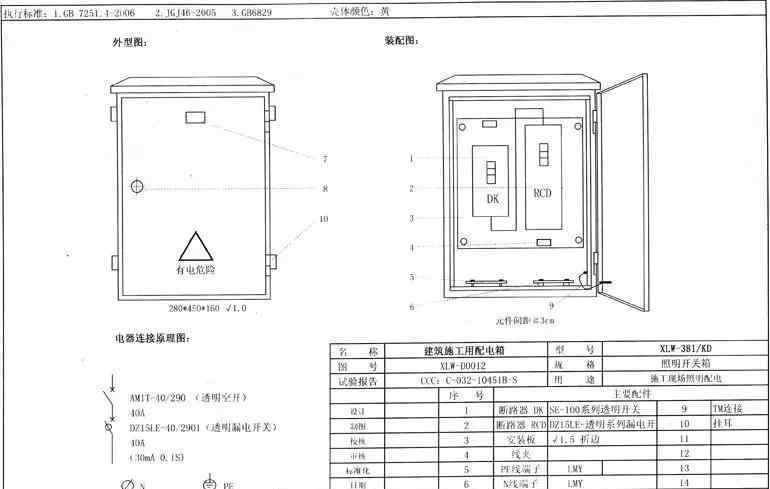

照明开关箱示意图

照明开关箱电气系统图

注:开关箱内的漏电断路器必须选用额定漏电动作电流不大于30mA、额定漏电动作时间不大于0.1S、速断电流、电磁电机保修的产品。

配电保护应选择主配电箱中的漏电断路器。

配电室布置应符合下列要求

(a)配电柜正面的操作通道宽度，单排或双排背靠背布置不小于1.5m，双排面对面布置不小于2m。

(2)配电柜后维修通道宽度，单排或双排面对面布置不小于0.8m，双排背靠背布置不小于1.5m。如果某些地方有突出的建筑结构，此时的通道宽度可减少0.2m..

(3)配电柜侧维修通道的宽度不得小于1m。

(4)配电室屋顶与地面的距离不得小于3m。

配电箱安装应符合下列要求

(一)固定配电箱、开关箱体中心与地面垂直距离1.4~1.6m..移动箱与地面的垂直距离为0.8~1.6m。配电箱、开关箱应安装在牢固稳定的支架上。

(2)配电箱、开关箱必须在建筑物的坠落半径或塔吊臂的旋转半径内设置双层防护棚，并采取隔离措施。

【附件】施工临时用电管理要点

一个

临时用电管理

(一)施工现场操作电工必须按现行国家标准经过考试合格后，持证上岗。

(2)各类用电人员必须经过相关的安全教育培训和技术交底，掌握安全用电的基本知识和所用设备的性能，考试合格后方可上岗。

(三)临时用电设备和线路的安装、检查、维护或拆除必须由电工完成，并有人监督。

(四)临时用电组织设计规定:

1)施工现场临时用电设备5台以上或设备总容量50kW以上时，应编制电气组织设计；否则，应制定安全用电和电气防火措施。

2)对于装修工程或其他特殊施工阶段，应补充单项施工用电方案。

(5)临时用电组织的设计和变更必须由电气工程技术人员编制，经有关部门审查，经具有法人资格的企业技术负责人批准，并经现场监理签字后实施。

(六)临时用电项目必须经编制、审批部门和使用单位批准，并经测试合格后方可投入使用。

(七)临时用电工程应按分部、分项工程进行定期检查，对存在的安全隐患必须及时处理，并履行审查验收手续。

(八)室外220伏灯具距地面不得小于3m，室内不得小于2.5m..

二

强制性规定

JGJ46-2005《施工现场临时用电安全技术规范》强制性条文:

(1)施工现场临时用电工程电源中性点直接接地的220/380伏三相四线制低压电力系统，必须满足以下要求:采用三级配电系统；采用TN-S零保护系统；采用二次漏电保护系统。

(2)当使用专用变压器和TN-S保护供电系统施工现场时，电气设备的金属外壳必须与保护零线连接。保护零线应从工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线引出。

(3)施工现场与外部电源线共用同一供电系统时，电气设备的接地和接零保护应与原系统一致，部分设备不接零，其他设备接地。

(4)TN-S系统中的保护零线，除配电室或总配电箱外，还必须在配电系统的中端重复接地。

(5)配电柜应配备电源隔离开关和短路、过载、漏电保护器。当电源隔离开关断开时，应有明显的断点。

(6)配电箱的电气安装板必须配备N线端子板和PE线端子板。n线端子板必须与金属电气安装板绝缘；PE端子板必须与金属电气安装板电气连接。

(7)配电箱、开关箱的电源进线端严禁使用插头和插座进行主动连接。

(八)对混凝土搅拌机、钢筋加工机械、木工机械、盾构机械等设备进行清洗、检查、维修时，必须将开关箱分闸断电，显示可见电源点，并关门上锁。

(九)下列特殊场所应使用安全低压照明器:

1)隧道、人防工程、高温、导电粉尘、潮湿或灯具离地高度小于2.5m的场所照明，供电电压不应大于36V；

2)在潮湿、易接触带电体的场所照明，电源电压不得大于24V；

3)特别潮湿场所、导电性良好的地面、锅炉或金属容器的照明，电源电压不得超过12 V..

(十)照明变压器必须使用双绕组式安全隔离变压器，严禁使用自耦变压器。

(11)影响飞机或车辆夜间通行的在建工程和机械设备，必须设置醒目的红色信号灯。电源应位于施工现场总电源开关的前侧，当外部电源线电源停止时，应设置应急自备电源。
