220v正反转实物接线图 倒顺开关的实物接线图及讲解

目前我们使用的单相电机一般都是单相交流电源供电的小功率单相异步电机，容量小，使用方便，在工农业中应用广泛。今天我们要讲的是单相电机正反转切换的接线图和单相电机反转切换的接线方法。

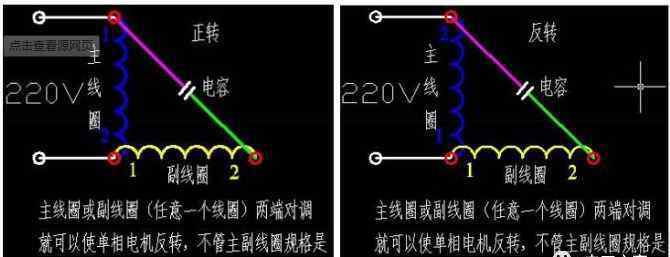

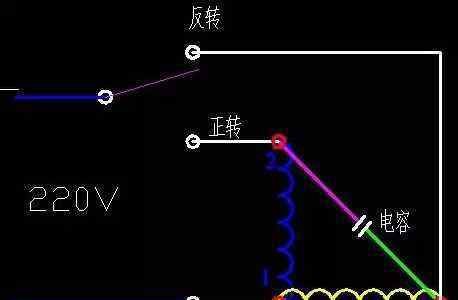

一、单相电机正反接线图

单相电机正反转连接

或者

过程如上图所示:主线圈的1接辅助线圈的2，这样可以正向传输，反过来主线圈的1接辅助线圈的1，这样可以反向传输。在上面两张图中，无论主线圈和辅助线圈参数如何，都可以使用一般的常规单相电机。还有一个单相电机，需要他在工作中前后转动，但是需要的设备很多，所以没有主副线圈的单相电机，参数和主副线圈一样。除了上述方法之外，还可以使用这种没有主线圈和辅助线圈的单相电机

二、单相电机反向开关

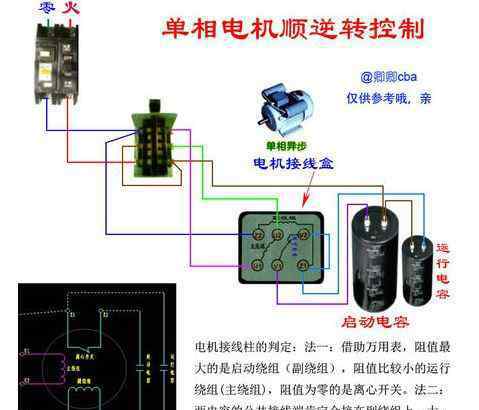

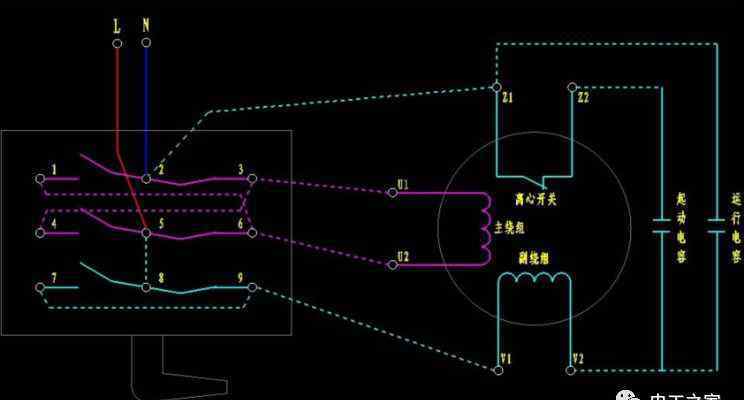

单相电容运转异步电动机与换向开关的连接实现正反转；

取下电机端子上的两个短接片，然后按照图纸所示连接它们。

三.380伏电机换向开关物理接线图及三相换向开关说明

对于三相电机，可以通过调整输入电机的三相交流电的相序来反转电机。因此，三相换向开关可以通过改变输出端两相线的位置来改变相序，以控制电机的正反转。

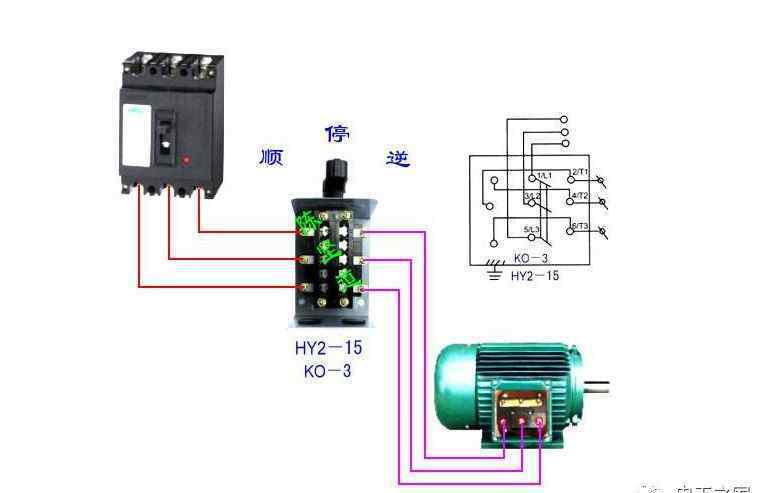

目前主要用于需要正反转的场合，如电动车、起重机、电梯、升降机等。反转开关有三个位置，中间位置是停止，一边是顺时针旋转，另一边是逆时针旋转，简而言之，它控制电机的正反转。如下图所示:

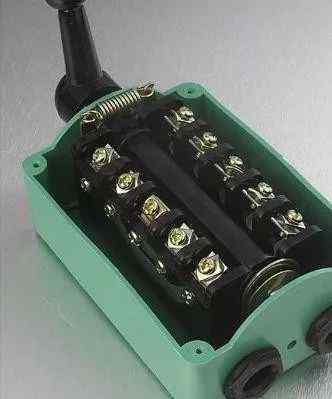

倒车开关实拍

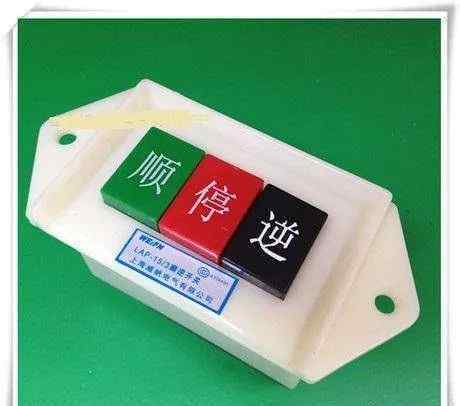

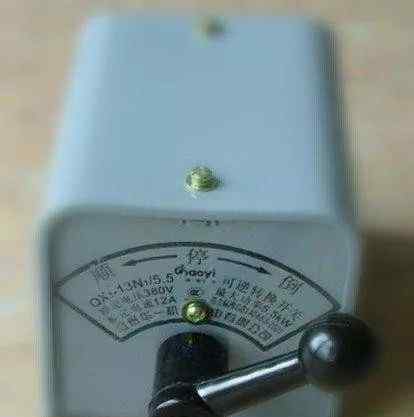

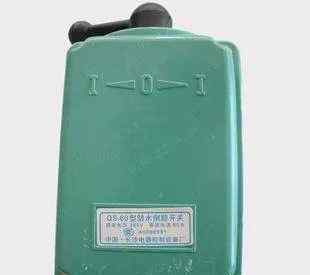

下面是一些反向开关的图片，大家看看。常用的有几种。如下图:

反向开关原理

三相电源提供旋转磁场，使三相电机旋转。由于电源三相的接线方式不同，磁场可以顺时针或逆时针旋转。为了改变转向方向，只需改变电机电源的任何两相相序。

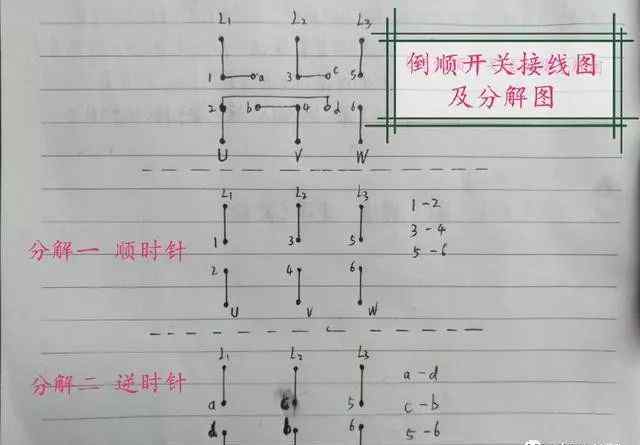

一般反向开关有两排六个端子，通过中间触点反向触点实现调相。以三相电机换向开关为例，如下图:

假设380v电源的进线为L1、L2、L3，出线为U、V、w，假设内部触点1-2、3-4、5-6为顺时针，电机接380V电机后顺时针旋转。

如果开关内部两相线顺序随机变化，触点a-d、c-b、5-6接通，电机接到380V电机后逆时针旋转。换向开关一般一端接380V电源的进线，另一端接380V电机的连接线。

注意事项还有一个老式的倒车开关，连接起来比较麻烦。现在一般用两排6触点换向开关。两个开关的对比图如下。其实新的是内部连接触点，直接连接。

现在为了更安全的使用，这个开关已经很少用了，大部分都是接触器和按钮控制，更安全方便。
