深圳遥尔泰 遥尔泰：电动车控制器接线图详解

如果需要更换电动车控制器进行维修，经常会看到电动车控制器五颜六色的裸露接线，感觉不堪重负。那么，电动车控制器如何快速识别并连接到电动车上呢？有什么好办法吗？今天我们就来多了解一下电动车控制器的每一条线的含义

工具/原材料

万用表、螺丝刀等

方法/步骤

1首先确定电源和电动门锁的正负极:方法是先将万用表放在DC档，然后将万用表的负极连接到电池的负极,然后用万用表的正极逐个测量，正极有电压负极无电压。这里解释一下，有三根带电源的线，就是电动门锁，这根线。

其次，合上钥匙连接电源线和电动门锁线:控制器的粗红色电源线为正极，粗黑色电源线为负极。接通后，打开钥匙，测量电源电压和电动门锁的电压是否正常，然后测量手柄线的电源电压约5V，霍尔线的电源电压约5V。

3.三、各电压正常接白色学习线:反向接一次，电机正转后学习线断开。一般可以根据颜色连接手柄线。如果不可能是手柄断了，拔下手柄线，直接连接控制器手柄线的红线和绿线。电机转动正常，证明转动手柄有问题。更换旋转手柄。

4第四电机转正常后，刹车断电线、霍尔线、仪表线等。

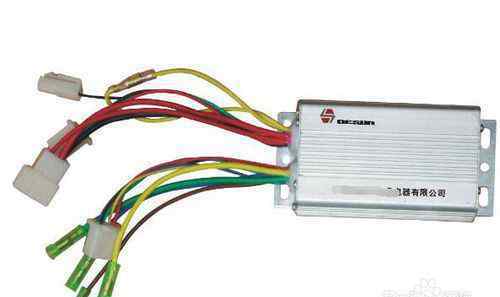

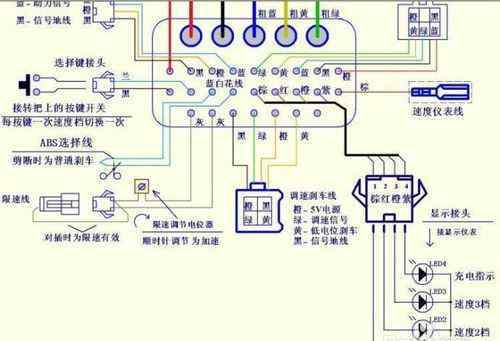

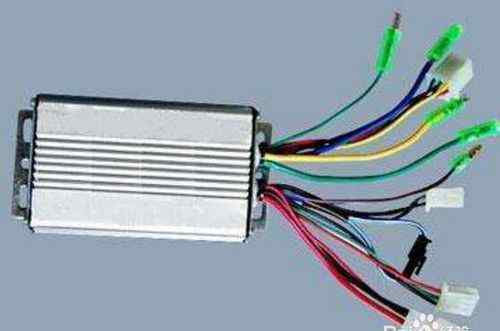

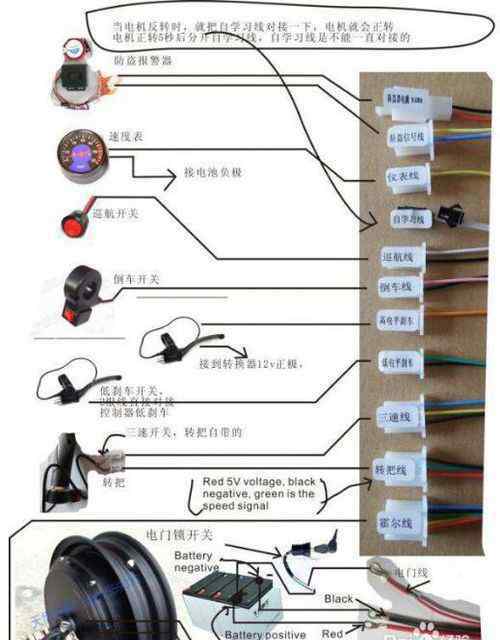

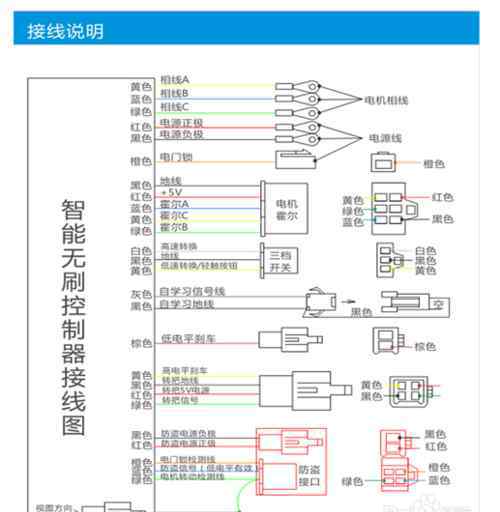

5第五控制器的每一行是什么意思，可以在生产介绍的插图中看到。

6如何确定第六辆电车上每条线的含义:沿电机找三相线和五霍尔线，拆把手找三把手线，拆刹车把手找两条刹车线。拆开电池可以看到“+”正电源和“-”负电源。一般来说，按大块找安装最容易理解，最准确。

第七，如果电机不正常转动，霍尔可能会坏。检测霍尔好坏的方法是对整车进行带电检测，首先连接所有线路和连接器，将万用表拉到20V DC电压的位置，首先确认控制器有5V电源输出，然后将黑色探头连接到霍尔的地线，将红色探头分别连接到三根信号线。测量时，用手轻轻转动电机。霍尔正常时，万用表会显示0 V-5 V脉冲电压的数据。如果测量一个霍尔时没有脉冲电压，这个霍尔就坏了。，你可以直接把这两条线接到控制器的刹车断电线上。

11第十一次安装完成后，用脚踏秤支撑整车，连接控制器，插上学习线，然后打开电动门锁。这时候就进入自学了。旋转正常时，如果发现电机反向运行，调整调速旋钮改变电机运行方向，然后打开学习线。

需要注意的事项

1.电源的正极和负极不得颠倒；

2.先接四组线:电源线、电动门锁线、把手线、电机线；

3.电线接通后，打开电动门锁，转动把手。如果是反向的，对接学习线，然后向前转。然后拔掉学习线，连接其他线。
