无线设备 无线网络设备知识汇总

前言

1.什么是美联社？

2.什么是AC？

3.什么是POE电源，什么是POE交换机？

4.什么是门户认证？

5.什么是无缝漫游？

6.部署一个无线项目需要哪些硬件和软件？

7.AP的威力是不是越大越好？

8.大型无线项目有哪些重点和最重要的点？

1.什么是AP

无线接入点

AP是传统有线网络中的HUB，也是搭建小型无线局域网时最常用的设备。AP相当于连接有线网络和无线网络的桥梁。其主要功能是将所有无线网络客户端连接在一起，然后将无线网络连接到以太网，从而达到网络无线覆盖的目的。

AP也分“瘦”和“胖”？

瘦AP:

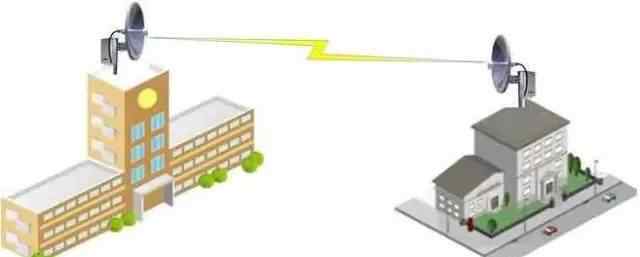

也叫无线网桥和无线网关，也叫“瘦”AP。这种无线设备的传输机制相当于有线网络中的集线器，在无线局域网中不断接收和传输数据；任何装有无线网卡的PC或移动终端，都可以通过AP使用有线局域网甚至广域网的资源。

理论上，当一个无线AP加入网络后，网络覆盖直径可以呈指数级扩大。它还可以在网络中容纳更多的网络设备。每个无线AP基本上都有一个以太网接口，实现无线和有线连接。

大众理解:

瘦AP:不能自行配置，需要专用设备进行集中控制和管理配置。

“控制器+瘦AP+路由器架构”一般用于无线网络覆盖，因为当存在大量AP时，只有控制器可以管理配置，会简化很多工作量；

Fat AP

业内所谓的胖AP也叫无线路由器。无线路由器与纯AP不同，除了无线接入功能，一般有WAN和LAN两个接口，支持地址转换功能，大多支持DHCP服务器、DNS和MAC地址克隆，以及VPN接入、防火墙等安全功能。

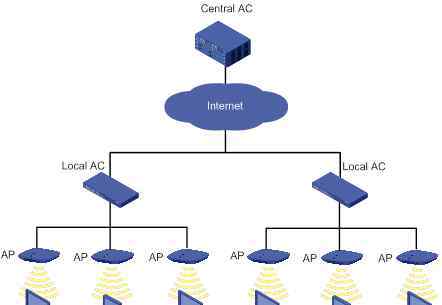

二、什么是AC

英亩

无线接入点控制器是一种网络设备，用于局域网中可控无线接入点的集中控制。它是无线网络的核心，负责管理无线网络中的所有无线接入点。AP的管理包括:发布配置、修改相关配置参数、射频智能管理、接入安全控制等。

三、什么是POE电源？什么是POE交换机？

什么是POE电源

PoE ，又称PoL，Powerover LAN)或Active Ethernet，有时简称以太网电源，意思是在为一些基于IP的终端传输数据信号的同时。)，它还可以为这些设备提供数据信号，而无需对现有的以太网五类布线基础设施进行任何更改。POE技术可以保证现有结构化布线的安全和现有网络的正常运行，并将成本降至最低。

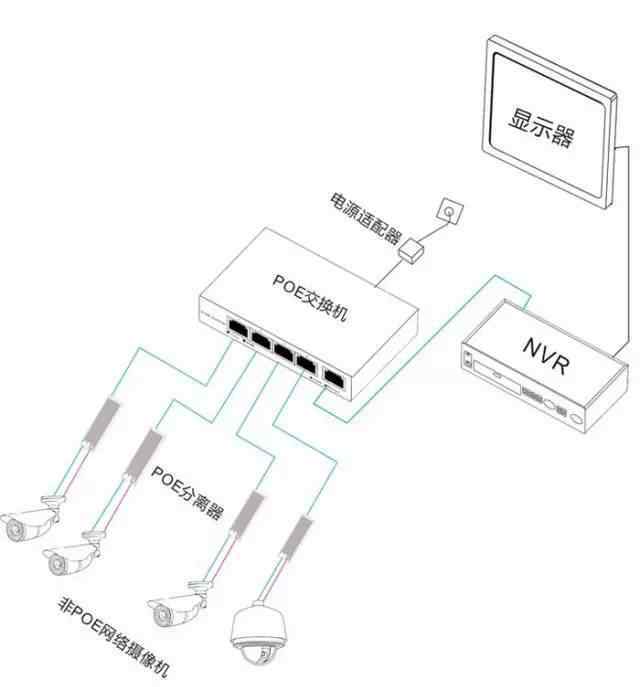

什么是POE交换机

POE交换机不仅可以提供普通交换机的传输功能，还可以为网络电缆的另一端设备提供供电功能。电源和数据传输一体化，不需要增加电源模块或POE电源模块给设备供电，一条Cat.6线即可完成全部工作。

POE交换机是为减少网络拥塞、支持远程网络供电、实现数据转换而设计的POE交换机。既有交换机的基本功能，又支持POE供电。每个POE电源端口可提供最大15.4W的电源，可为无线AP、IP摄像头、网络远程设备等供电。它是即插即用的，提供了一个低成本、高性能的网络解决方案。传输距离可达100米。安装简单，即插即用。非常适合无线覆盖、安全监控等环境。

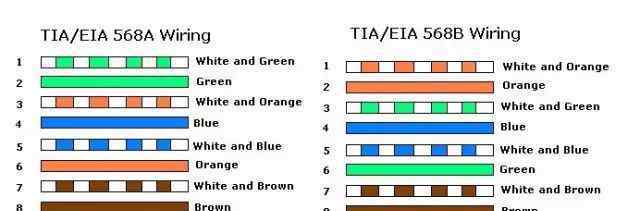

日益流行的标准POE电源使用1/2，3/6。这种类型的交换机大多来自H3C/思科/华为等大型制造商。

电线顺序空用于非标准POE电源:4/5，7/8。这种类型的POE开关在中国应用广泛，采用直流。

POE电源“标准”与“非标准”的区别

标准poe:根据IEEE802.3af/at规范制定。需要先检测接收端的25K特征电阻，然后握手。只有握手成功才能供电；否则，只传递数据。

例:把POE电源插在电脑网卡上，不会烧电脑网卡，因为数据可以通过，所以可以正常上网。

非标POE:也叫强供型，交流电一通电就供电；先不检测接收端，不握手，48V或54V直接供电。

例:把POE电源插到电脑网卡上，就可以正常上网了。但是如果不协商直接提供48或者54V电源，可能会烧坏设备。

市面上有几种输出电压，比如48V、24V、12 V

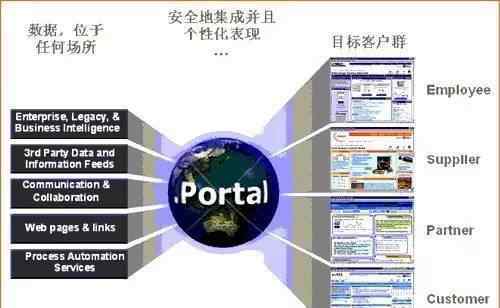

四.什么是门户认证？

什么是门户认证

门户认证是一种认证方法。门户的英文翻译是入口或入口。门户认证是进入时的一种认证方式。也有人称之为web认证。它是一种互联网接入的认证方法。它通过底层实现DNS劫持，将访问页面跳转到认证接口。它基于各种认证方式，如微信、微博、QQ、手机、优惠券等。用于实现互联网认证前图文视频等广告的植入。

5.什么漫游

很多用户可能误解了漫游和无缝漫游的概念。漫游和无缝漫游是两个概念。这一点请大家了解，下面我单独说明。

漫游概念

“漫游概念”

当网络环境中有多个ap，并且它们的微蜂窝有一定程度的重叠时，无线用户可以在整个WLAN覆盖区域内移动，无线网卡可以自动在附近找到信号强度最高的AP，并通过这个AP收发数据，维持不间断的网络连接，称为无线漫游。

布局要求:

A.所有接入点使用相同的SSID

b、必须采用相同的WEP或WPA加密方式，并设置相同的密码。如果是开放网络，可以忽略此项。

C.所有的无线APS都需要在一个统一的局域网中，这个局域网指的是同一个网段的IP地址。

d、ap之间的覆盖区域需要相对重叠，即AP半径为30米，所以两个AP之间的距离要控制在50米以内。

E.手动选择相邻接入点之间的信道，并尝试采用不同的甚至不相邻的信道。IEEE802.11g标准只支持三个不重叠的传输通道，只有通道1、6、11或13不冲突。

注意:在802.11b/g的情况下，可用信道在频率上是重叠和交错的，导致在网络覆盖的服务区域内只能使用三个不重叠的信道。因此，该服务区域的用户只能共享这三个通道的数据带宽。这三个通道还会受到其他无线电信号源的干扰，因为802.11b/gWLAN标准采用了最常用的2.4GHz射频频段。这个频段也用于各种应用，比如蓝牙无线连接，手机，甚至微波炉。这些应用在该频段造成的干扰可能会进一步限制WLAN用户的可用带宽。

漫游注意事项:

根据个人经验，如果需要高质量的漫游，建议部署的AP无线覆盖重叠范围在20%~30%左右，然后漫游测试的信号强度不小于-67dBm，信噪比至少在25dB以上。如果AP的极化方式是垂直+水平，那么分配点的时候楼上楼下的AP应该设置不同的通道。当然现在很多APS都支持自动选台功能，没必要那么麻烦。

漫游优于无缝漫游的优势:

设置简单，操作不方便，但是分布灵活，没有AP支持。

漫游劣势:

在移动过程中，由于AP需要切换，漫游由无线终端自己实现，由无线终端自己执行切换工作。当无线终端切换到下一个AP时，也需要重新认证，切换信道，收发信息，而无线终端本身在处理切换的同时并不收发数据，这是需要时间的，所以中间可能会出现丢包延迟。

没有漫游概念

无缝漫游或零切换，

无缝漫游可以以毫秒为单位控制AP和AP之间的切换时间，所以基本没有丢包，音视频通信的使用也没有停顿。相当于工作时使用多个AP作为一个AP，这样客户端在移动时从一个AP自由切换到另一个AP时不会断开连接。在无线漫游网络中，客户端的配置与接入点网络中的配置完全相同，用户在移动过程中感受不到无线APS之间的切换操作。这就是无线无缝漫游。

无缝漫游专门用于站点面积很大，有移动通信需求，通信质量非常严格，APS之间切换时不需要任何中断的场景下的应用，比如高质量VIOP语音通信的移动应用。

布局要求:

A.所有接入点使用相同的SSID

b、必须采用相同的WEP或WPA加密方式，并设置相同的密码。如果是开放网络，可以忽略此项。

C.所有的无线APS都需要在一个统一的局域网中，这个局域网指的是同一个网段的IP地址。

d、ap之间的覆盖区域需要相对重叠，即AP半径为30米，所以两个AP之间的距离要控制在50米以内。

E.相邻接入点之间的信道手动选择必须是同一信道

F.AC &:AP支持无线无缝漫游，这是AC &:AP的功能，由AC &:AP执行相关的切换工作。

无缝漫游注意事项:

根据个人经验，如果需要高质量的漫游，建议部署的AP无线覆盖重叠范围在20%~30%左右，然后漫游测试的信号强度不小于-67dBm，信噪比至少在25dB以上。

无缝漫游优于漫游的优势:

设置简单，操作容易，但是分发点比较困难，而且需要AP支持，毫秒级延迟，几乎感觉不到网络延迟。

无缝漫游的缺点:

无缝漫游需要将多个接入点伪装成一个接入点，这需要将所有接入点设置到同一个信道上使用，这样您的接入点之间的相互干扰就会变得非常大，尤其是对于室内环境较小的情况，部署变得非常困难。要求相同的APS，APS要支持无缝漫游功能。

6.部署一个无线项目需要哪些硬件和软件？

部署一个无线项目需要哪些硬件和软件？

基本硬件:路由器、以太网供电交换机、交流电、控制器、无线接入点

高端硬件:防火墙路由器流量和行为管理旁路主交换机楼层交换机POE交换机交流控制器无线AP

7.AP的力量是不是越大越好

AP的威力是不是越大越好？

不是，AP功率越大，发射信号强度越高。字面上，会导致你产生误解。信号越强越好，但信号越强是为了自己。整个无线网络中的传输信号是双向的，发射机和接收机会相互传输数据。发射机处的强信号不可避免地会影响接收机处的数据传输，从而导致网络传输延迟或丢包。

大众理解:

在空期间，你同时在和另一个人说话。如果对方声音太大，你声音太低，对方听不到你在说什么，从而影响通话质量。

八、在大型无线项目中，有哪些重点和最需要注意的地方？

工程角度要点

一、设计

在实际施工图中，要确定布线的方向和位置，需要考虑隐蔽性、对建筑物的损坏、在使用现有空时避免电源线和其他线路，以及现场条件下对电缆的必要和有效的保护要求。

B.路由器的位置

路由器一般选择在地下弱电间，注意通风，保持干燥，最好有柜子，和核心开关放在一起。

C.POE电源开关的位置

POE交换机的位置应选择合理，位于接入点的中间，降低路由成本，缩短交换机与接入点之间的距离

接入点位置选择

AP的点布局选择场景的中心，径向向外围分布。接入点设备的覆盖区域应该重叠，以减少信号盲区。AP与POE交换机之间的距离不应超过80米

E.网络电缆的铺设

网络电缆作为网络信号的传输载体，在敷设过程中应注意对线路的保护，不得折断或死角，必要时可穿铁管或放在屋顶桥架内。特别注意高压线的原理，以减少对信号的干扰

实际调试及后期维护注意事项

A.外部网络和路由:

外网电缆连接到位，保证线路正常在线条件，连接路由，保证路由本身正常在线通信，施工时连接主交换机和施工楼层交换机，保证骨干网正常通信。

b、调试对讲机:

调试阶段需要从商场借调一套对讲设备，方便调试。

c、施工及调试阶段，

应为接入点、交换机、网络电缆和其他施工调试硬件预留足够的备件。

D.施工图:

每次施工前，请施工方给我们的工作人员两份施工图纸。

施工网络拓扑图:要求，详细的楼层交换机，路由信息和位置，每层AP等硬件数量，连接方式。

施工设备连接线识别图:要求、路由和交换机及AP连接信息、对应端口等。所有连接线的理论近似网络电缆长度。

e、施工布线及线路标准规划:

信息识别记录:

接入点的媒体访问控制信息记录:

放置AP位置时，施工方应记录AP的楼层号、位置号及对应的Mac信息。该信息根据楼层分布在Word文档中统一记录在楼层商城的施工图中，或者直接手动记录在施工图侧面的空多处，方便后期维护和使用。

在每层交换机面板上:应标明标识或序列号交换机，3F-1 JSW可用于级联交换机)

线路标志识别记录:

F.检查已安装的接入点是否通电并在现场正常工作:

施工人员完成施工后，现场检查所有接入点的正常通电状态:接入点上的绿色指示灯始终亮着。如果路由到位并运行，可以用软件检测AP是否正常发出信号并接入互联网。

G.如果上述信息完全清楚，就不需要施工人员在现场。

如果上述信息完全不清楚，每次调试都需要请施工人员现场配合。

九.建筑布线的注意事项

AP的威力是不是越大越好？

一、硬件设备互联注意事项:

1.从路由器到交换机，从交换机到交换机:正常的450盒超品类线路建议长度在70米以内，VI类线，建议长度不超过120m，光纤，商场环境几乎不限，但注意事项很多。

2.从switch到AP:正常的450盒超品类线建议长度在60m以内，6类线路，建议长度不超过100米，光纤，商场环境几乎不限，但注意事项很多。

3.如果没有加强的信号设备，建议在多开关设备的级联模式下，开关数量控制在4个以内，不超过6个

4.连接到Poe交换机的所有输入线路必须连接到Poe交换机的上行接口。

5.在非标POE电源开关的布局环境中，用电缆测试仪测试网线的连通性。如果开关端插有网络电缆，可能会烧坏电缆测试仪。注意:非标准电源直接使用，不需要握手协商。

设备之间

线路等级

正常计划

专项规划

专项规划备注

路由器到交换机，交换机到交换机

超级五型

六类

光纤

70米

100米以内

无限购物环境

90米

120米

10-20公里

特殊情况下可达90米，需要提前测试。接线前，应在现场测试90米。

切换到AP

超级五型

六类

光纤

60米

80米以内

无限购物环境

80米以内

100米以内

10-20公里

特殊情况下可达80米，需要提前测试。接线前，现场测试80米

多开关级联的数量

八端口Poe交换机

4以内

6.

在特殊环境下，可以使用普通交换机级联模式或POE增强交换机来延长距离

X.光纤布线的注意事项

纤维放置的注意事项

1.硬件信息:

可以使用单模单/双芯光纤，两端焊接，一芯备用。

2.施工注意事项:

注意不要将光缆置于重压之下，也不要被硬物刺伤或割伤。此外，牵引力不应超过最大铺设张力。

放置、铺设、整理时注意保持放松的弧形，中间不应有扭转。严禁做小圈打死结。转弯时不应小于90度，不应有弯曲、喘振等现象。

注意施工时不要拉焊接位置，要把焊接位置包起来，把线位置拉到后面。光纤连接器不应在施工过程中取下，但可以在测试过程中取下，不使用时盖上。

注:如果光纤是室内电缆，则需要套管塑料。

穿过墙壁或地板时要注意带保护口的保护塑料管，并用阻燃填料填充管道。

简而言之，布线时要小心，不要损坏、切割、弯曲或折断。并应在施工期间进行检查，否则后续维护不容易。
