电缆线径 交流供电电缆线径选择的十个误区

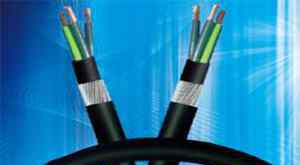

安全用电是电力设备安装和维护人员的基本要求，所有安装和维护人员都必须了解交流电缆直径选择的方法和原则。维护人员不仅要在日常工作中发现潜在的设备故障，还要注意电缆等配套设备的风险，实现精细化维护。在具体的安装维护工作中，很多工程师在电缆直径的选择上存在一些误区，需要进行分析。选择错误的电缆直径不仅会增加建设或运营成本，还会带来巨大的安全隐患。

文中列举的十大误区，是工程师和维修人员容易发生的。实际上，钢丝直径的选择影响因素更多。选择线径时，应根据环境温度、允许温升和敷设方式，查阅电工手册或其他相关设计规范。

误区一:经济电流密度2~4A/mm2，2安全，4经济

根据经济电流密度选择交流线径是一种流行的方法，铜缆的经济电流密度为2~4A/mm2。显然，当经济电流密度为2A/mm2时，导线直径较粗，投资成本较高。当经济电流密度为4A/mm2时，线径越细越经济。

误区二:只根据经济电流密度，不复核电缆压降

假设一个单相交流负载的最大电流不超过16A，按照经济电流密度法选择4mm2电缆。如果负载距离为100米，铜导电率σ为57，电缆电阻R = L/ = 100× 2/ = 0.88 ω

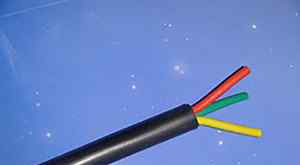

误区三:只选择线径，不考虑导线类型

计算电缆直径时，仅确定电缆金属介质的横截面积。只要截面积相同，无论什么样的绝缘层和护套，电缆本身都具有相同的性质。

误区四:优先考虑长期安全载流量大的电缆

一般来说，YJV电缆在绝缘性能、环保性能、耐候性等方面都比VV电缆具有更高的载流能力，在工程设计中应优先考虑。其实YJY电缆虽然具有载流量大、电缆直径小、重量轻、安装方便等优点。，相同截面积下，YJY电缆之所以流量比VV电缆大，只是因为它能承受更高的温度。

误区五:并联多少根导线等于导线直径增加多少平方

大型机房负载能力大，需要提供大量电流。如果选择电线，无疑会需要大线径的供电电缆，施工不方便，甚至没有足够粗的电线可以使用。允许多根电线并联。因为小线径导线的每平方载流量比粗导线的大，并联可能更经济。

误区六:仅基于负载电流，不考虑短路电流

实际上，仅根据负载电流选择交流输入电缆的线径是有安全隐患的。例如，一栋建筑由一台功率为315KVA的变压器供电，变压器的Z值为5%。现在我想在配电室加一个3P空调制。我发现配电柜里有一个额定容量为500A空载的断路器CB3空，我打算通过这个断路器引入单相交流电进行空调制。

误解7:根据负载电流选择线路，不考虑断路器容量

根据不同的负载性质，断路器的容量一般为负载电流的1.15~1.5倍。选择断路器后，过载跳闸电流已确定。

误区八:只考虑建设成本，不考虑总运营成本

设计配电时，设计单位会计算负载电流、线路压降等。，并按照建设投资最低的原则进行设计，较少考虑运营成本。以3P空为例，如果选择4mm2的电缆，电缆上消耗的功率为P = I2r = 122× 0.44 = 63 W

误区九:零线选择不考虑三次谐波和不平衡电流

当负载三相不平衡时，电流将流过零线。三相严重不平衡时，零线电流甚至大于相电流。电脑、节能灯等电子设备经常产生三次、三次谐波，谐波电流通过零线。

误区十:保护地线的目的是等电位连接，线径可以更细

交流设备与机房接地棒之间、设备内部部件与机柜之间连接有保护接地线。一方面是等电位连接的要求，使所有设备和部件外壳保持等电位，防止雷击侵入引起的触电和内部放电；另一方面，它用于释放接地故障电流。

交流电缆的选择看似简单，但为了选择安全经济的电缆，我们需要综合考虑许多因素。选择太大的线径可能会增加施工成本，选择太小的线径可能会增加运营成本，从而导致严重的安全风险。
