40db衰减器 衰减器的主要指标

1.衰减

衰减是最常用的术语，用来描述传输过程中从衰减器一端到另一端信号降低的幅度，即S21参数，可以用倍数或分贝表示:

A=101g

公式中，a为衰减；Pout为输出信号电平；Pin是输入信号电平。请注意，Pout和Pin都使用相同的功率值。

常见的衰减量为3、6、10、15、20、30和40dB，在一些低功率衰减器中可以看到1、2、…、10dB的衰减量。少数功率超高的衰减器衰减超过50dB。精密衰减器可以达到一位小数的衰减，比如3.3dB。

2.衰减的频率响应

在25°C时，衰减在整个频率范围内的变化称为衰减的平坦度。

频率响应是衰减器的一个重要指标。例如，在放大器或发射机的谐波测量中，衰减器的频响指数会影响谐波测量的相对误差。下图是典型衰减器的频率响应曲线。

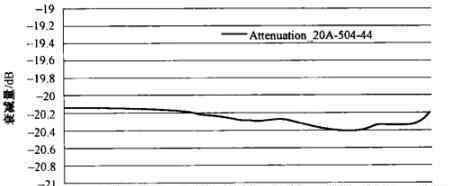

射频衰减器的典型频率响应曲线

3.衰减偏差

在25℃时，当输入功率为10mW时，测得的插入损耗偏离标称值。

4、VSWR

VSWR是S11/S22参数，等于衰减器的特性阻抗与输入/输出阻抗之比。对于微波/射频路由器，如电缆和适配器，它们的输入阻抗和输出阻抗几乎相等，而衰减器不同，这是由于它们的衰减特性。衰减器的这一特性可用于射频系统中的阻抗匹配。衰减器具有良好的VSWR性能，其典型值小于1.1。下图是衰减器的典型VSWR指数。

射频衰减器的典型VSWR

5.平均功率容量

即衰减器的输出端接特性阻抗，环境温度为25℃时，可长期加到衰减器的输入端。当工作温度升至125℃时，允许输入功率降至额定功率的10%，衰减器的其他指标不应改变。需要注意的是，输入到衰减器的射频能量大部分转化为热能，被散热器消耗掉，所以衰减器在工作过程中具有较高的表面工作温度。

功率容量与环境温度的关系

6.最大峰值功率

最大峰值功率的定义与最大平均功率的定义类似，但脉冲宽度与施加功率峰值功率的关系通常由制造商自己定义。

7.动力系数

当输入功率从10mW变为额定功率时，衰减的变化系数表示为dB/。衰减的变化值由功率系数乘以总衰减和功率计算得出。例如，功率容量为50W、标称衰减为40dB的衰减器的功率系数为0.001 dB/，这意味着当输入功率从10mW增加到50W时，衰减将变化0.001x40x50=2 ！

在测试和测量中，这个指标将直接影响最终的精度，尤其是在大功率测量中。如果用上述衰减器测量蜂窝基站的输出功率，当测得的功率为20W 时，衰减器的衰减变化为0.001x40x20=0.8，这意味着最终的测试结果可能是43dBm 0.8dBm，只有衰减器误差高达-17%和+20%，这还没有计算失配误差和功率计误差。

8.温度系数

温度系数是指在最大工作温度范围内插入损耗的最大变化，表示为-1，典型值为0.0004-1。例如在25 ~ 125°C范围内，一个标称值为30dB的衰减器的衰减往往会变为0.0004x30x100=1.2 。

9.工作温度极限

工作温度极限是衰减器工作在最大输入功率时的最高温度。

10.连接器寿命

连接器的寿命是指正常连接和断开的次数。在规定的连接器寿命内，衰减器的所有电气和机械指示器应满足产品手册中规定的要求。

11.无源互调失真

无源互调失真是由器件中的非线性因素引起的。特别要注意三阶互调失真，因为三阶互调产物最大，会干扰系统的正常工作；接近载波频率的二阶互调无法滤除。三阶互调电平的测试方法是将两个等幅的纯信号注入被测衰减器，三阶互调会以传输互调的形式出现在输出端；它以反射互调的形式出现在输入端。三阶互调的频率由相对于f1或f2的幅度定义，用-dBc表示。

无源互调近年来得到了认可和重视，但定义集总参数衰减器PIM的厂家更少。测试集总参数衰减器的无源互调特性。结果表明，低互调设计的嵌套式参数衰减器的典型指标可达-120dBc@2x43dBm，而无低互调设计的同类产品之间的差异大于30dB，差异较大。

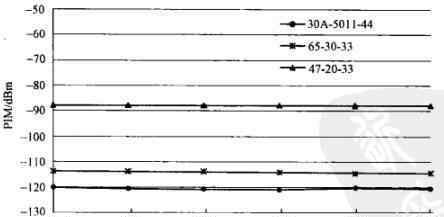

集总参数衰减器的无源互调特性
