电动机星三角启动 电动机星三角启动接线图及工作原理

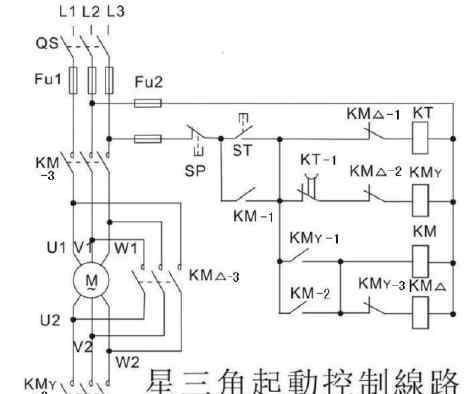

1.星形三角形启动控制图

星形三角形起动电路L1/L2/L3分别代表三相线；QS代表空空气开关；

Fu1代表主电路上的保险；Fu2代表控制回路上的保险；

SP代表停止按钮；ST代表开始按钮；

KT代表时间继电器的线圈，后缀数字代表它的不同触点；

KMy代表星形接触器的线圈，后缀数字代表它的不同触点；

KM△表示三角接触器的线圈，后缀数字表示其不同的触点；KM代表主接触器的线圈，

后缀数字表示其不同的联系人；

U1/V1/W1分别代表同名电机绕组的三端；U2/V2/W2分别代表另外三个相同的电机绕组

名称结束；

2.星形三角形启动电路原理

合上QS空空气开关，按下St启动按钮，KT时间继电器线圈和KMy星形接触器线圈电动。

KMY-1触点闭合，KM主接触器电动操作；KMY-2触点闭合，电机线圈星形连接，KMY-3

断开以免KM△误操作；

KM-1关闭，自保启动按钮；KM-2关闭准备三角工作；当kM-3关闭时，电机将通电

转，在星启动状态。

时间继电器延迟到达后，延迟触点KT-1断开，KMy线圈断电，KMY-1断开，KM通过KM-2

还是得吸引电；断开KMY-2，准备电机线圈的三角形连接；KMY-3关闭，以便KM△

得到电拉入；

KM△-1断开，时间继电器线圈电源停止；KM△-2断开，确保KMY不能通电，误操作:KM

△-3闭合表示电机线圈处于三角形运行状态。

在电机三角运行状态下，必须按下SP停止按钮，使所有接触器线圈断电时都能跳闸。

停止奔跑。
