热继电器工作原理 热继电器结构及原理

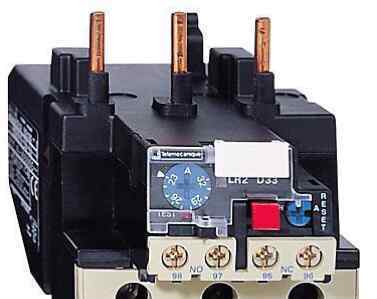

热继电器的工作原理：电流入热原件的电流产生热量，使有不同膨胀系数的双金属片发生变形，当变形达到一定的距离时，推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。 热继电器组成：由发热元件、双金属片、触点及一套传动和调整机载够组成。 热继电器分为手动复位和自动复位：当复位按钮指向"H"时为手动复位，若继电器脱扣，要再度启用必须手动按下复位按钮，"A"为自动复位。热继电器动作复位后要一定的时间，自动复位时间应在5分钟内完成，手动复位要在两分钟才能按下复位按钮。 热继电器的热原件具有热惯性，在过载电流的作用下热继电器触点的动作需要一定时间。电动机运行中允许合理过载。热继电器整定电流调整额定电流的1-1、15倍。
