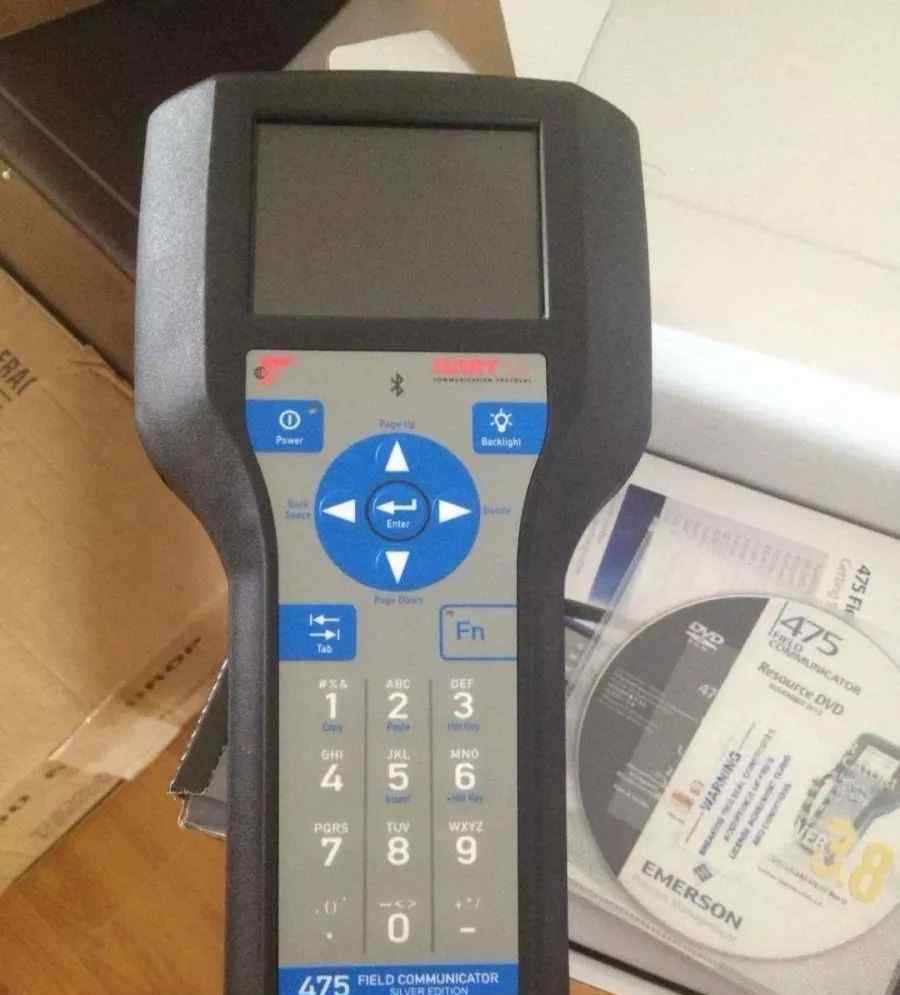

HART475手操器 HART475手操器使用教程

第一部分   使用说明

 触击按钮，选择图表或曲线图中的一点，拖动此点在窗口中反复地移动。
区域缩放，

  触击按钮，然后触击并拖动图表中的一点来创建放大的方框。当您从窗口释放触笔后，图表将放大并适应此区域。此控件仅可用于条形图表和曲线图。
放大，

  触击此按钮，从图表中心以固定比率放大。再次触击，重复此操作。
缩小，

 触击此按钮，从图表中心以固定比率缩小。再次触击，重复此操作。
重置，

 触击按钮，将图表或曲线图返回至原始主屏幕，取消您执行的任何平移或缩放操作。
下拉列表，

  触击此菜单，在不同的变量中选择，在图表上或曲线图的不同波形中高亮显示。

图形选项图像图像是设备的全屏幕照片。图像可包含标识和多种图形，如容器。要查看图像，选择菜单中的图像或绘图标签。显示全屏幕图像。要返回菜单视图，按任何键或触击触摸屏。
一些图像具有链接，可以运行方法或查看附加菜单。如果图像具有链接，将在菜单中的图像或绘图标记旁出现箭头。当打开图像后，使用向左键返回菜单、或按任意键启动方法或与图像或图纸关联的附加菜单。如果链接未与图像关联，按任意键返回菜单。

图表图表显示不同时期变量的图形视图。图表有四种主要类型：
•带状/扫描/范围 – 显示变量数据，x 轴为时间。
带状图表持续更新图表，从右向左滚动。
扫描图表从左向右描绘窗口，并再此从左到右描绘窗口，覆盖最旧的数据。竖线用于分隔新旧数据。当数据到达屏幕的右边缘，数据会从屏幕左边缘绘图，且 x 轴更新。
范围图表从左到右绘制窗口。当数据到达屏幕右边缘，屏幕清空，且x 轴更新。
•横条 – 从左到右以条状显示数据。
•纵条 – 从下到上以条状显示数据。
•仪表盘 – 显示仪表盘图表，与模拟汽车速度计相似
带状/扫描/范围图表

带状/扫描/范围图表将设备数据编排为折线图，延时显示设备数据。显示的标签和轴均由设备生产商决定。使用下拉菜单选择需要高亮显示的变量。选择的变量将显示为一条纯色的粗线。
其他变量共享相同的源或相同的 y-轴，在图表中显示为多色的细线。没有与选中的变量共享相同轴的变量显示为彩色虚线。颜色显示由设备描述决定，可能因设备不同有所变化。
竖线可能在图表中显示，以区分新旧数据。新数据显示时，竖线增长。对于扫描和范围图表，平移、放大、缩小和重置效果仅对 y-轴 有效。显示在 x 轴上的时间与图表开始的时间相同。
横条图表

横条图表从左到右将设备数据编排入条中，并随时间变化。使用下拉菜单选择您需要高亮显示的变量。如果在下拉菜单中选择的选项定义了多个变量，则可能出现附加横条。
从下拉菜单中选择的变量显示为彩色，并在其末端有一个黑点。颜色显示取决于设备描述，可能因设备不同有所变化。显示的标签和轴均由设备生产商决定。
纵条图表

纵条图表从下到上将设备数据编排入条中，并随时间变化。使用下拉菜单选择您需要高亮显示的变量。如果您在下拉菜单中选择的选项定义了多个变量，则可能出现附加纵条。
从下拉菜单中选择的变量显示为彩色，并在其末端有一个黑点。颜色显示由设备描述决定，可能因设备不同有所变化。显示的标签和轴均由设备生产商决定。
仪表盘图表

仪表盘图表将设备数据编排入类似于模拟汽车速度计的视图中，并随时间变化描绘设备数据。使用下拉菜单选择您需要高亮显示的变量。如果在下拉菜单中选择的选项定义了多个变量，则可能出现附加仪表盘指针。
从下拉菜单中选择的变量显示为彩色长指针，而其他变量显示为彩色短指针。颜色显示由设备描述决定，可能因设备不同有所变化。每个仪表盘图表最多仅有三个变量。显示的标签和轴均由设备生产商决定。
曲线图

曲线图是设备信息的快照线性图。使用下拉菜单选择您需要高亮显示的变量。如果在下拉菜单中选择的选项定义了多个变量，则可能出现附加变量。
从下拉菜单中选择的变量，将显示为一条纯色粗线，而其他具有相同 Y-轴的变量显示为彩色细线。颜色显示取决于设备描述，可能因设备不同有所变化。没有与选中的变量共享相同 Y-轴的变量显示为彩色虚线。显示的标签和轴均由设备生产商决定。
可能还在一些变量上看到了方形或三角的符号。这些显示了指示曲线图中重要数据的关键点。如果曲线图中有七个以上的变量，将用“+”符号显示关键点。

HART475手操遇到问题怎么办？

1.有网友反映在使用HART475手操中常见的问题就是怕没电？


可不要因为这个小问题影响你的工作啊，使用前一定要检查手操器的电量啊！
检查剩余电量
3.HART475手操器通讯不上或通讯中断怎么办？
若出现通讯不上，首先检查HART回路中现场设备的电流和电压。几乎所有的现场设备都至少需要4mA和12VDC以维持正常运行。
检查回路中的阻抗，看回路中是否接入了250欧姆的外部阻抗。接入250欧姆电阻，将引线接入250欧姆电阻的两端。再查看通讯是否正常。
检查接线端子和HART通讯线缆是否损坏。
HART通讯受到控制系统的干扰。此时停止控制系统中的HART通讯，确认现场设备和通讯器之间的通讯。
第二部分  475手操器与压力变送器不能正常通信的原因

475手操器与压力变送器不能正常通信通常因手操器使用不当、变送器有故障、手操器有问题和通信地址不对等导致，在本文对475手操器与压力变送器不能正常通信的原因进行深度解读。
1、475手操器使用不当

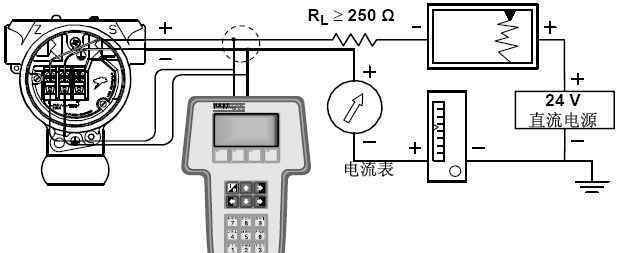

手操器必须接在变送器的输入两端或负载两端，负载电阻不小于250Ω；不能接在电源两端，因为，电源的低阻抗相当于是同一个端点，手操器将无法从变送器内读取和存放信息。变送器的通信协议与手操器的通信协议不一致，也是造成两者不能通信的主要原因。
2、压力变送器有故障

通信中手操器显示“通信错误”，表示手操器的自检已经通过，故障出在变送器上。变送器的电源极性没有接反，有可能是以下问题。

①变送器供电部分损坏。由于不能正常供电，导致变送器无法完成通信，需要更换电源模块。变送器接线端子块上有个二极管，当二极管被击穿或损坏，不能正常供电，会导致变送器无法进行通信，更换接线端子块就可恢复通信。

②压力变送器感压膜盒的电路板损坏

这大多是压力变送器受雷击等强电流冲击，使电路板损坏，导致无法与手操器通信。这种故障无法修复只能做报废处理。

③电路板故障

无法完成通信工作，有的还伴有高报警，这时需更换电路板。更换过零部件的压力变送器，必须经过检定校准合格后才能使用。

④现场条件没有满足使用要求

回路负载电阻过大或太低，检查电阻是否低于250Ω。现场接线不正确，检查接线极性和连接是否正常，检查电缆屏蔽层是否在控制系统一端接地。变送器的回路电压和回路电流不足，可检查电压是否低于12VDC,电流是否小于4mA。

3、475手操器有问题

最常见的是手操器电池包没有电，可卸下电池包进行充电。手操器的电线有问题，检查或更换电线。475手操器有死机现象，且无法用正常关机方法来关机时，可同时按住Fn+灯泡键几秒钟来关机，不要直接拔取电池来关机。

475手操器经常出现死机，可从系统卡中重新安装固件和软件，即RE-FLASH操作；故障仍然存在时，可重新安装475手操器的操作系统、系统软件以及应用程序，即RE-IM-AGE操作，2.0及以上版本的475手操器才有RE-IMAGE操作功能。步骤：进入475手操器Main

menu→Settings→About

HART475；选择RE-FLASH或RE-IMAGE→YES。按OK开始后要耐心等待，RE-FLASH耗时约20min，RE-IMAGE耗时约,50min。操作完成后，屏幕会有提示，根据提示操作即可。操作时一定要把充电器插上，因为本操作很耗电。操作过程中，禁用待机和自动关机计时器，否则可能会导致无法修复的严重后果。

点触笔无法对475手操器进行操作时，可对触屏进行校准。步骤进入HART475手操器Main

menu→Settings，Delete键进入下一级菜单→Touch Screen

Alignment，按Delete键进入校准界面，在屏幕中央会出现一个十字符号，用点触笔点中十字符号，十字符号会依次出现在5个位置上，用点触笔依次点中十字符号后，触屏即可恢复正常。

4、通信地址不对

检查压力变送器是否被设置为非零地址，处于轮询多点回路模式，可将475手操器轮询模式设置为使用地址轮询，设置为“0”则为轮询非多点回路。轮询地址或位号与压力变送器不匹配，使用了不正确的轮询地址也会无法通信。检查压力变送器与475手操器的通信是否被控制系统所禁止，可通过停止控制系统的HART通信，475手操器与压力变送器之间的通信就能恢复正常。

第三部分475手操器死机情况的关机方式

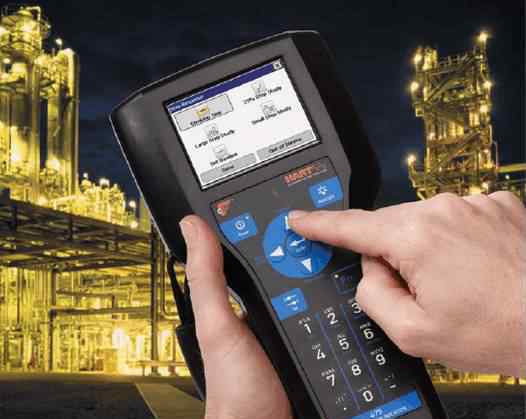

HART475手操器支持超过200个供应商的1,500 多种 HART 和Ff现场总 线设备,

能完美地与您的设备协同工作。通过便利升级选项, 可以获得最新的HART和Ff现场总线设备描述文件（DD）。475 现场通讯器,

确保通过单一的本安手操器, 完成对HART和现场总线仪表的通用支持。

在使用过程中如果出现开不了机，即无法启动现场通讯器， 首先检查电池。如若电池有电还是启动不了，则有可能是现场 通讯器的开关键已损坏。

1.8或以下版本的HART475手操器正常关机方法是在主菜单下按住开、关机键5秒左右，2.0或以上版本的HART475手操器正常关机方法是按一下开、关机键，然后根据屏幕提示选关机。如果HART475手操器出现死机现象，则不能通过正常的关方方法来关机，此时可同进按住Fn+灯泡键几秒钟进行关机。请切勿直接拔取电池。

在使用过程当中请不要用坚硬的东西去触碰现场通讯器的按键贴膜，以免造成损坏。
