交流接触器主要用于远程连接和断开交流电源线。如下图所示，交流接触器内部主要由主触头、辅助触头、线圈、静铁芯、动铁芯和端子等组成。
交流接触器的铁芯上安装有短路环，主要用于减少交流接触器拉入时产生的振动和噪音。
交流接触器由线圈供电，控制常开触点闭合，常闭触点断开。线圈断电时，控制常开触点复位断开，常闭触点复位闭合。下图是交流接触器的连接关系。
下图是主电源开关闭合时交流接触器的控制关系。合上主电源开关QF，电源通过交流接触器KM的常闭辅助触点KM-2向停车指示灯HL1供电，HL1点亮。
下图是线路接通时交流接触器的控制关系。按下启动按钮SB，线路接通，交流接触器KM线圈通电，常开主触头KM-1闭合，三相交流电机接入三相电源启动运行；
常闭辅助触点KM-2断开，停机指示灯HL1的电源切断，HL1熄灭；常开辅助触点KM-3闭合，运行指示灯HL2亮，表示三相交流电机处于工作状态。

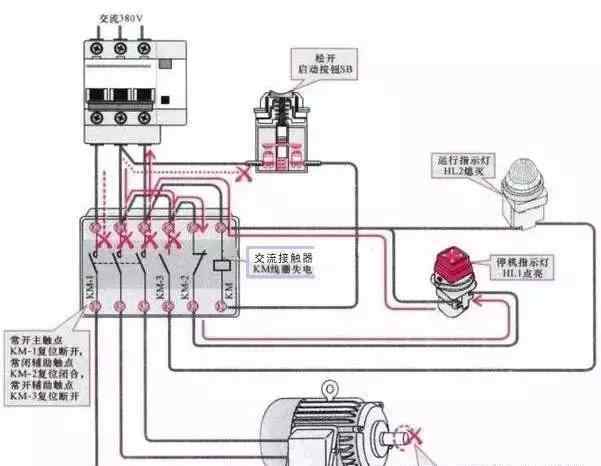

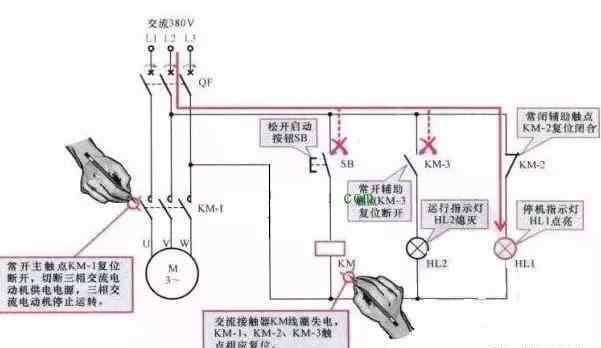

下图为交流接触器断线时的控制关系。松开启动按钮SB，线路断开，交流接触器KM线圈断电，常开主触点KM-1复位断开，三相交流电机电源切断，电机停止运行；
常闭辅助触点KM-2复位闭合，停机指示灯HL1亮，表示三相交流电机处于停机状态；常开辅助触点KM-3复位断开，切断运行指示灯HL2的电源，HL2熄灭。
