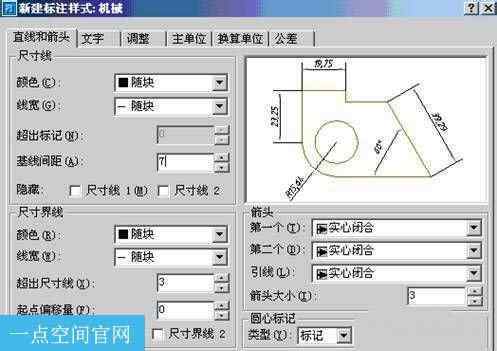

1.设置整体尺寸参数:设置基线间距为“7”，超出尺寸线为“3”，起点偏移为“0”，箭头尺寸为“3”，中心标记为“3”。

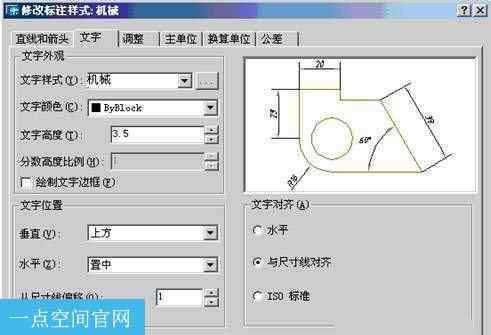

2将文字高度设置为“3.5”，从尺寸线偏移为“1”，如下图所示。

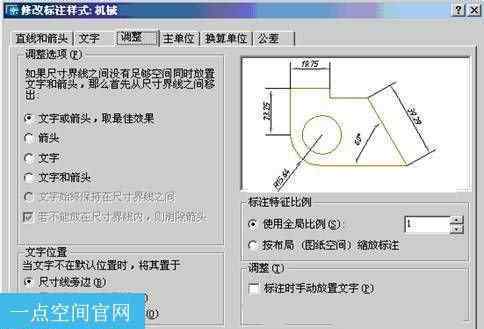

3调整选项卡可以默认配置，也可以根据下图进行配置。

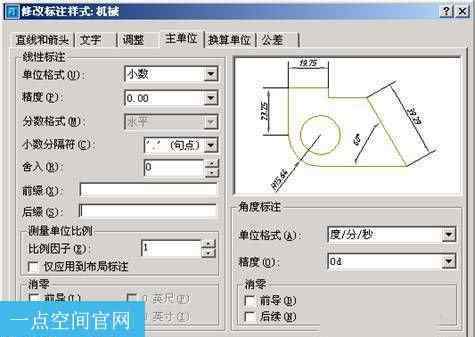

4设置单位格式为“小数”，精度为“0.00”，角度为“度/分/秒”，精度为“0d”，如下图所示。

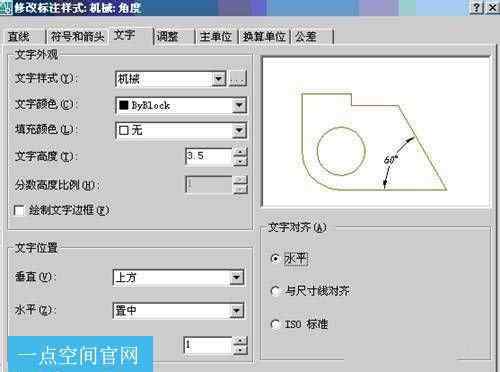

5在“机械”尺寸样式下，创建“角度”尺寸子样式，其大部分参数设置与整体尺寸参数相同，只是“文字”标签中的内容不同，如下图所示。

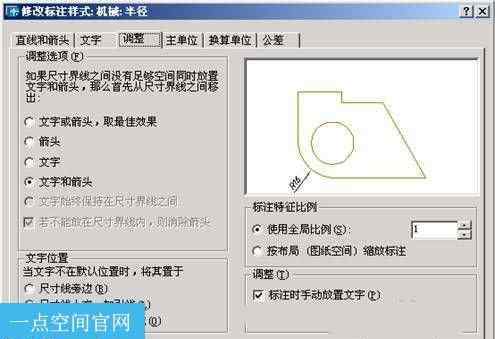

6在“机械”尺寸样式下，创建“半径”尺寸子样式。除了“调整”页签的内容不同外，其大部分参数设置与整体尺寸参数相同，如下图所示。

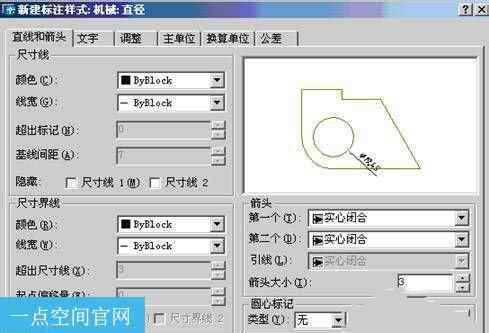

7在“机械”尺寸样式下，创建“直径”尺寸子样式，其大部分参数设置与整体尺寸参数相同。但是，在“线条和箭头”选项卡中，将中心标记的类型设置为“无”，如下图所示。

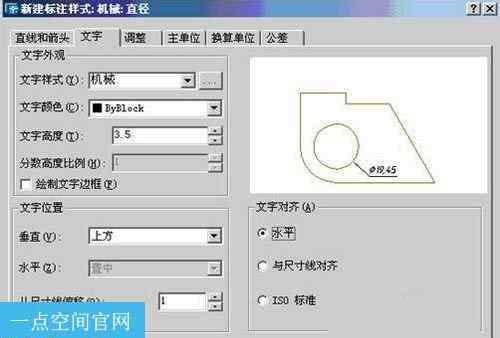

8在文本选项卡中，将文本对齐方式设置为水平，如下图所示

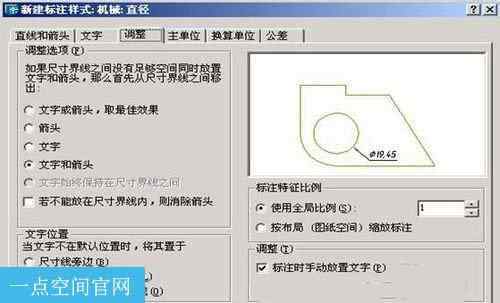

9在调整选项卡中，如下图所示设置了一些选项

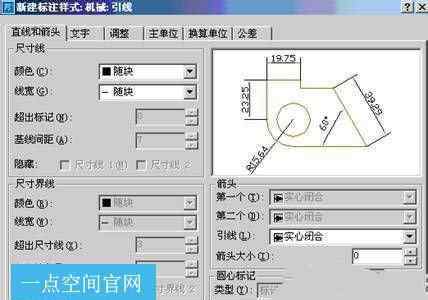

10设置引线类型尺寸的子样式(箭头尺寸=0)，如下图所示
