大家好，今天我们要学习和交流思科路由器的ADSL接入配置方法和实验。
本文模拟运营商为用户提供ADSL接入服务。家庭用户通过ADSL线路连接到ISP终端。用户的连接方式是PPPOE拨号，服务器通过Radius认证服务管理用户。它模拟家庭上网的情况，使用模式连接PC，其PPPOE配置相同，无线宽带路由器用于家庭共享上网。
通过本文的实验，主要观点如下
1.掌握无线路由器的基本配置。
2.为无线用户实施访问安全设置。
实验环境
1.3台电脑和2台服务器；
2.一台Cisco 2811路由器；1台无线路由器，2台ADSL设备，1台Cisco 2960交换机。
3.软件工具:思科Packet Tracer 5.3虚拟软件和Windows XP操作系统。

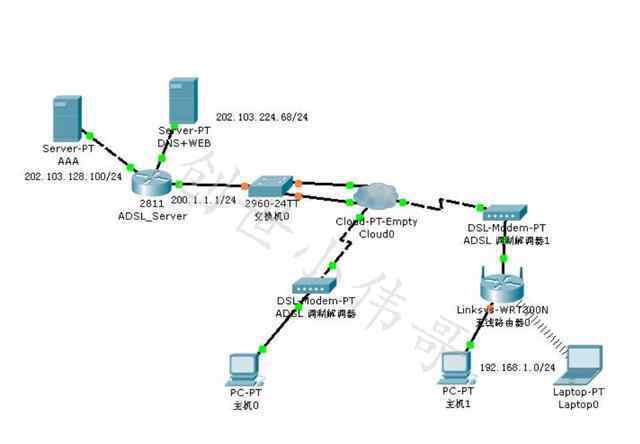

实验拓扑
实验内容
(1)配置AAA认证服务器的radius认证服务，用思科的密码创建ADSL_Server网络配置；要为家庭用户提供服务，请使用与用户名相同的密码创建管理员和用户。
(2)配置DNS+WEB服务器，测试域名为www.custom.com。
(3)配置ADSL云，建立调制解调器和以太网端口的对应关系。
(4)配置ADSL_Server路由器
1)基本配置
ADSL_Server(配置)#接口快速以太网0/0
ADSL_Server(配置-if)# ip地址202.103.128.1 255 . 255 . 255 . 0
ADSL _服务器(配置-如果)#不关闭
ADSL_Server(配置)#接口快速以太网0/1
ADSL_Server(配置-if)# ip地址202.103.224.1 255 . 255 . 255 . 0
ADSL _服务器(配置-如果)#不关闭
ADSL_Server(配置)#接口快速以太网1/0
ADSL_Server(配置-if)# ip地址200.1.1.1 255 . 255 . 255 . 0
ADSL _服务器(配置-如果)#不关闭
2)启用AAA Radius身份验证
Adsl _ server (config) # AAA新型号//启用AAA认证服务
Adsl _ server (config) # AAA认证PPP默认组radius//PPP认证使用AAA
Adsl _ server (config) # AAA认证登录默认组radius//设备登录识别
证书使用AAA
Adsl _ server (config) # AAA授权网络默认组radius//授权使用
美国汽车协会
ADSL _ server(config)# radius-服务器主机202.103.128.100授权端口1645密钥Cisco//配置与AAA服务器通信的密钥
3)配置3)PPPOE服务
ADSL _ server(config)# vpdn enable//打开VPDN，声明路由器使用PPPOE的ADSL封装
ADSL _ server(config)# VPDN-group ADSL//配置VPDN-group并声明ADSL拨号和PPPoE封装
Adsl _ server(配置-VPDN) #接受-拨入//接受拨入
ADSL _ server(config-VPDN-ACC-in)#协议PPPOE//拨打的协议是PPPOE
ADSL _ server(config-VPDN-ACC-in)# virtual-template 1//绑定到虚拟接口
ADSL _ server(config)# interface virtual-template 1//配置虚拟接口
Adsl _ server (config-if) # IP未编号FastEthernet 1/0//使用fa 1/0的未编号IP作为自己的IP
Adsl _ server (config-if) # I对等默认IP地址池ADSL _ pool//从本地地址池中搜索发出的IP
Adsl _ server (config-if) # PPP身份验证chap//使用chap身份验证
Adsl _ server (config) # IP本地池ADSL _ pool 200.1.1.2 200.1.1.254//local地址池，分配给PPPOE客户端的地址池
4)在接口上启用PPPoE
ADSL_Server(配置)#接口快速以太网1/0
ADSL_Server(配置-if)#pppoe使能
(5)配置家庭用户无线路由器的PPPOE连接，使用用户登录账号:SSID:home；；WPA2-人物角色::1234567890
(6)PPPOE拨号接入配置
打开电脑，选择桌面，然后单击最后一行的PPPOE拨号程序。然后输入用户名:用户和密码:用户。然后点击连接。只要PPPoConnected出现，就表示连接成功。点击命令提示符进入CMD模式，查看我们获得的IP情况，使用浏览器访问互联网上制作的web服务器。
常见问题
(1)PC直拨用户无法获取DNS，因此无法通过用户域名访问网站，但可以通过无线路由器设置DNS，因此可以通过域名访问网站。
(2)无线用户需要配置无线网卡，连接时选择连接的网络。
以上是本文的全部内容。如果需要学习，可以使用思科Packet Tracer或者其他仿真软件进行仿真实验。也可以留言提问。感谢收看。如果你对网络技术感兴趣，欢迎关注。
