CAD转换成图片格式很方便，但是如何快速将jpg图片转换成CAD图纸？很多朋友不知道怎么把图片转换成CAD文件，比较麻烦。现在我就来说说详细的转换方法和步骤。

首先我们需要下载一个专业的软件(R2V32)把图片转换成CAD文件。在本文的最后，有一个这个软件的链接供大家下载。

具体操作步骤如下:

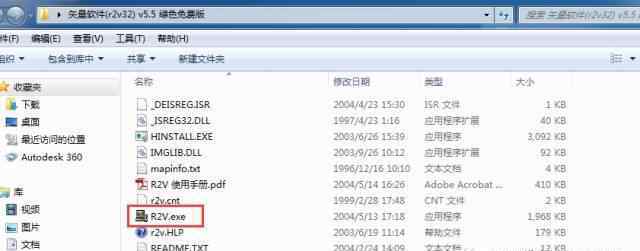

1.解压缩下载的安装包后，打开软件的EXE启动程序:

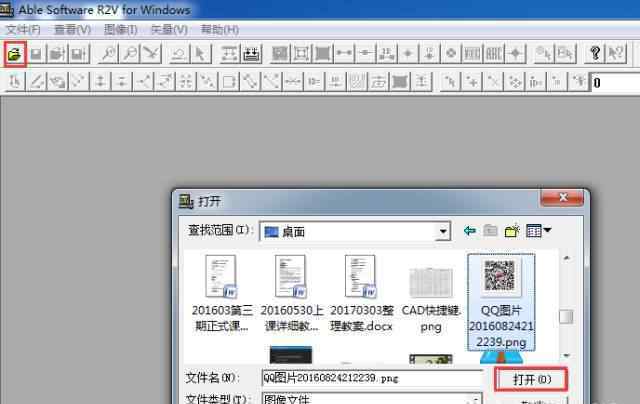

2.软件界面如下，点击打开按钮，打开需要转换的图像。

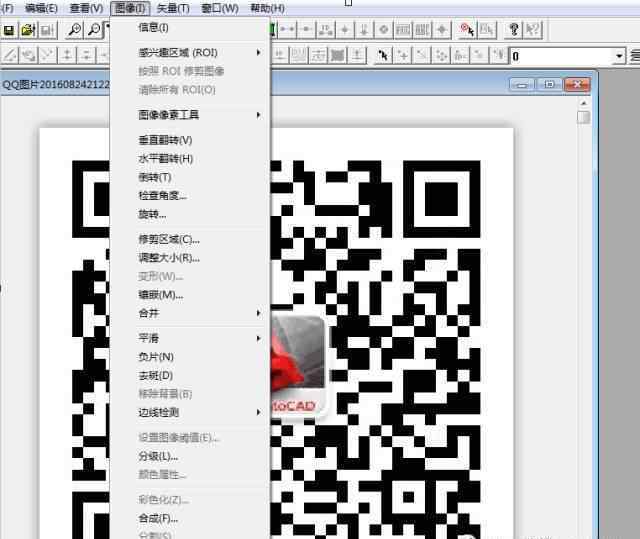

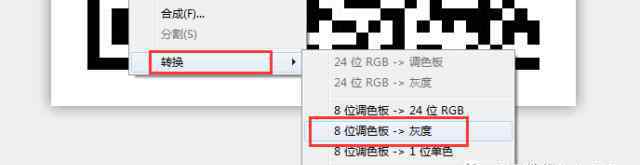

3.打开文件后，单击图像-变换-灰色，并移除图片的颜色

4.转换后，显示结果如下:

5.选择自动矢量化

6.在弹出窗口中，选择cad图形-边界线开始，

7.单击开始后，会出现以下效果

8.菜单栏选择:文件-输出向量

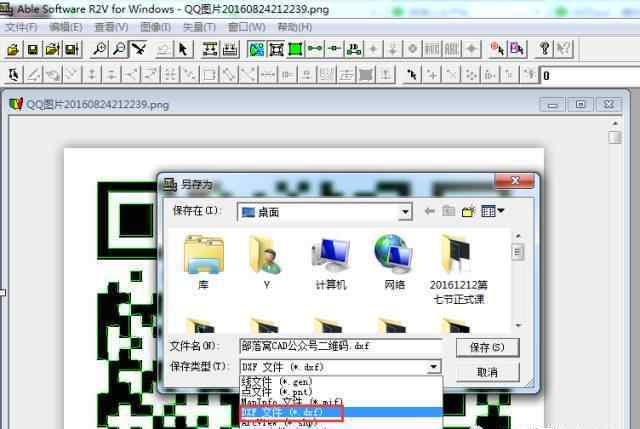

9文件类型选择DXF文件并保存

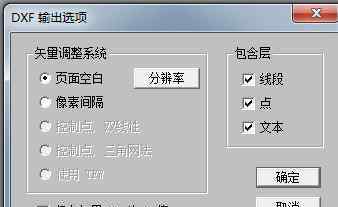

10.选择页面空并确认。

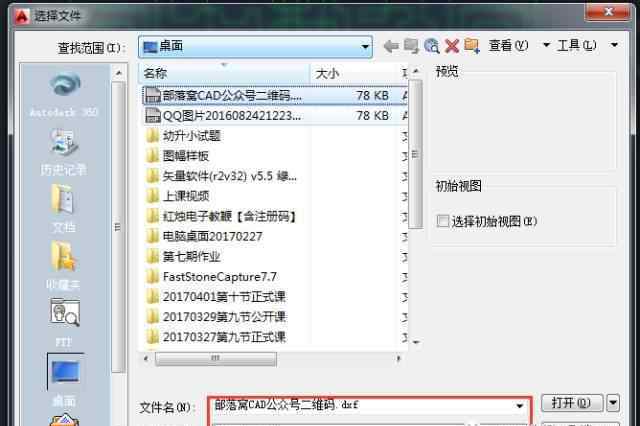

11.启动计算机辅助设计并打开上一步保存的DXF文件

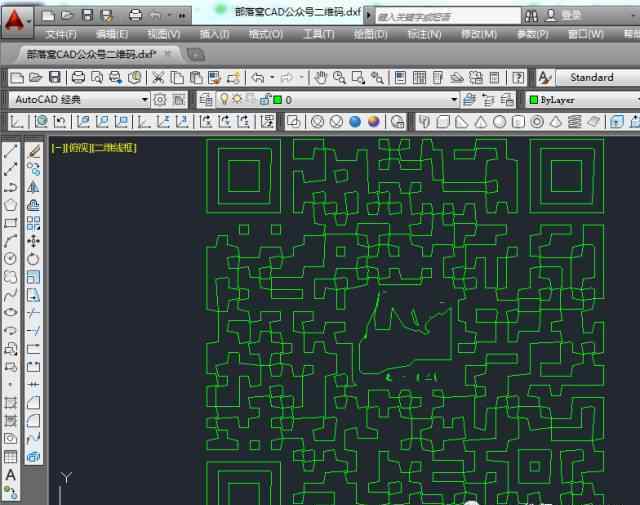

12.打开后，您看不到图纸。双击鼠标滚轮可以看到它。这是计算机辅助设计显示的效果

13.根据个人需要改变图层颜色。

对于一些改造后对线条尺寸有严格要求的图纸，可以根据实际情况进行修改。比直接拍照画CAD图形方便吗？

软件下载链接:http://pan.baidu.com/s/1jIr5Dsi
