高频磁芯开关电源中“高频磁芯的形状”大有学问！

高频磁芯在开关电源中很常见。当你面对不同形状的高频磁芯时，你能解释一下它们之间的区别吗？

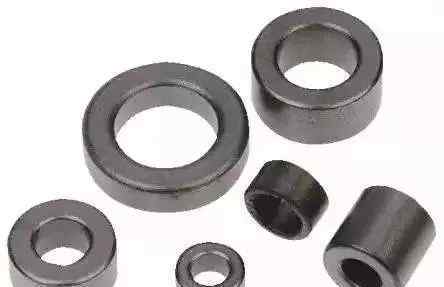

高频变压器是一种变换交流电压、电流和阻抗的装置。当交流电流通过初级线圈时，在铁芯(或磁芯)中产生交流磁通量，在次级线圈中感应出电压(或电流)。变压器由铁芯(或磁芯)和线圈组成，线圈有两个或两个以上的绕组，其中与电源相连的绕组称为初级线圈，其他绕组称为次级线圈。变压器的磁芯包括罐芯、RM芯、E芯、EC、ETD和EER芯、PQ芯、EP芯、EP芯和环形芯。这些铁芯对变压器的运行有什么影响？具体分析请看下文。

1.罐式磁芯

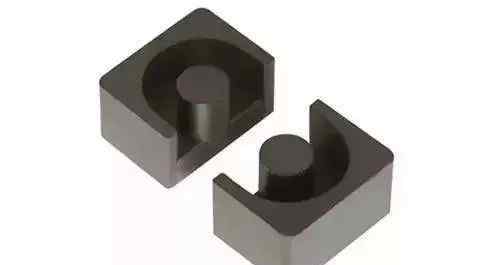

骨架和绕组几乎全部用磁芯包裹，使其EMI屏蔽效果非常好；罐式磁芯尺寸均符合IEC标准，制造时互换性非常好。能提供简单骨架(无引脚)和PCB板安装骨架(有引脚)；由于罐形的设计，成本高于同尺寸的其他类型磁芯；由于其形状不利于散热，不适合大功率变压器电感。

2.RM型磁芯

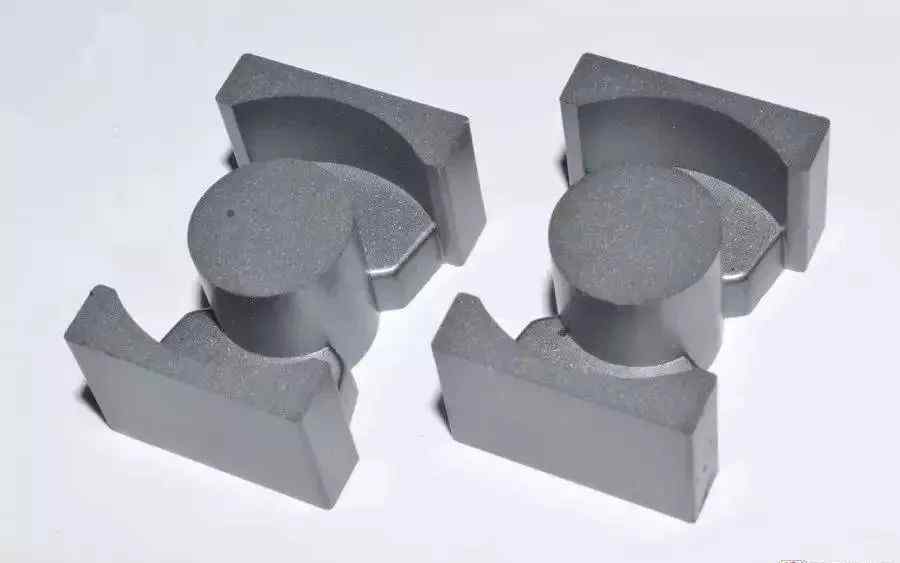

与罐式相比，罐式的对称两侧被切断，更有利于散热和大尺寸引出，与罐式相比，节省了约40%的已安装空房间；骨架是针形还是针形；一对夹子可以用来安装；RM型磁芯可制成扁平状(适用于电流平面变压器或直接装配在带有设计绕组的印刷电路板上)；屏蔽效果虽然不如坦克型，但还是不错的。

3.e-心

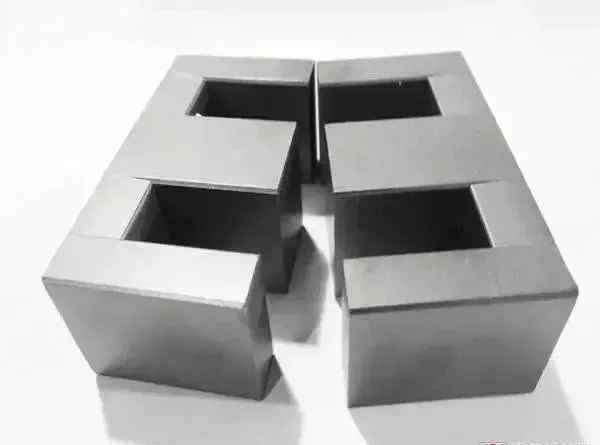

与罐式磁芯相比，E型磁芯的成本低得多，缠绕和组装也相对简单。这种磁芯形状现在被广泛使用，但它的缺点是不能提供自屏蔽；e型磁芯可以安装在不同的方向，也可以叠加几对，施加更多的功率；这种磁芯可以做成扁平状(现在比较流行的平面变压器磁芯形状)；也可提供无针和针式骨架；大功率电感和变压器由于其优良的散热性和叠加性，一般采用这种形状的磁芯。

4.EC、ETD和EER内核

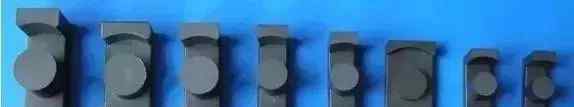

这些类型的核心结构介于E型和can型之间。和E型磁芯一样，可以为大截面的引出线提供足够的空(适合开关电源低电压大电流的电流趋势)；这些形状的内核散热也非常好。由于中心柱为圆柱形，与相同截面的长方体相比，单匝绕组的长度缩短了11%，因此铜损也降低了11%，磁芯可以提供更高的输出功率；同时，中心柱为圆柱形，与矩形中心柱相比，也避免了缠绕时由于棱角呈矩形而损坏缠绕导线绝缘的隐患。

5.PQ型磁芯

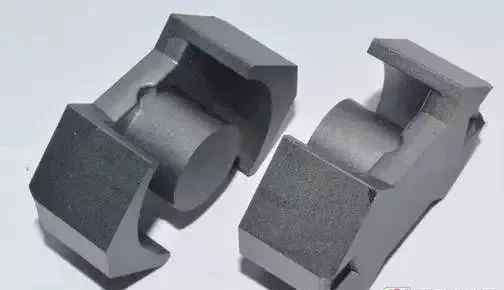

PQ磁芯是专门为开关电源中使用的电感和变压器设计的。PQ形状的设计优化了芯体体积、表面积和卷绕面积的比例。采用这种设计，可以用最小的变压器体积和重量获得最大的输出功率，并且可以占用最小的PCB安装空空间。可以用一对夹子安装固定；这种有效的设计也使得磁芯磁路的横截面积更加均匀，因此这种磁芯结构也比其他磁芯结构设计具有更少的热点。
